149 760 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: DSBG100-1000-P-A, DSBG 100-1000-P-A, DSBG1001000PA, DSBG-100-1000-PA.

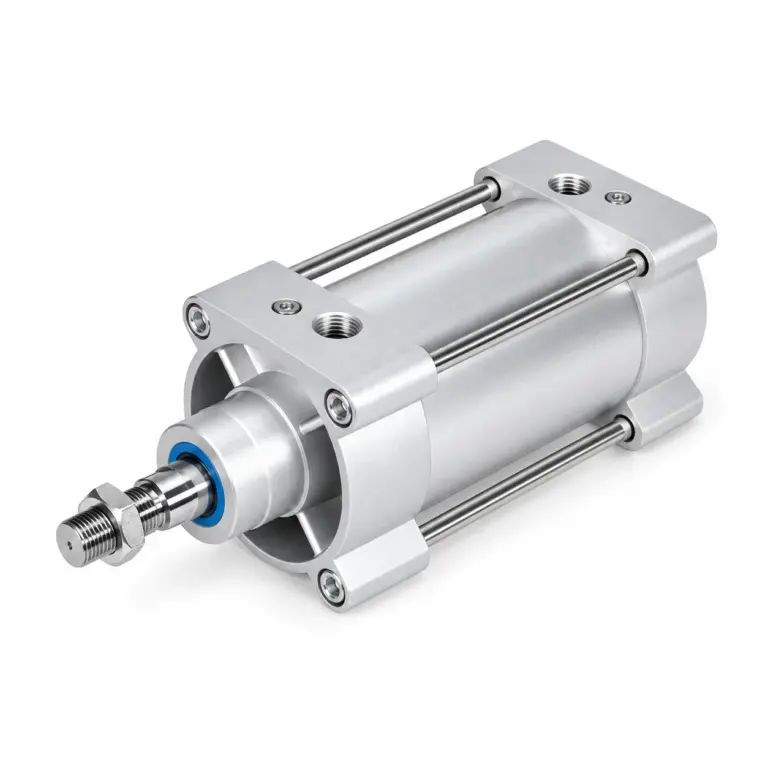

DSBG-100-1000-P-A: Ø100 мм, ход 1000 мм, теоретически 4 712 Н при 6 бар. Совместимый аналог: Festo DSBG-100-1000-PA-N3.
| Диаметр поршня | 100 мм |
| Ход | 1 000 мм |
| Площадь поршня | 78,5 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 4 712 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 7,854 л |
| Демпфирование | P-A |
| Макс. рабочее давление | до 0,8 МПа по каталогу завода |
| Температурный диапазон | стандарт −5…80 °C, T1 0…120 °C, T3 −40…80 °C, T4 0…150 °C |
| Материал гильзы | Анодированный алюминиевый профиль |
| Уплотнение | NBR (стандарт), FKM (опция) |
| Рабочая среда | Сжатый воздух (фильтрация 40 мкм) |
| Артикул | DSBG-100-1000-P-A |
| Серия | DSBG, 1141 исполнений в карточке |
| Цена | 149 760 ₸; в серии цены от 19 860 до 3 044 340 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 1141 |
| Совместимые бренды | Festo |
Габаритный чертёж серии DSBG: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DSBG-100-1000-P-A смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение DSBG-100-1000-P-A состоит из 5 частей, разделённых дефисом. DSBG — серия («профильные ISO 15552 (расширенная серия)»). 100 — диаметр поршня в миллиметрах. 1000 — ход в миллиметрах. Соседние обозначения того же ряда: DSBG-100-500-PPV-A, DSBG-100-630-PPV-A, DSBG-100-800-PPV-A, DSBG-100-1000-PPV-A, DSBG-100-1250-PPV-A, DSBG-100-1600-PPV. В карточке серии DSBG 1141 исполнений с ценой от 19 860 до 3 044 340 ₸; DSBG-100-1000-P-A по цене снизу — 663-й.
Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø100 мм, ход 1000 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 15 217 см³, при 6 бар (изб.) это около 105,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул DSBG-100-1000-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | DSBG-100-1000-PA-N3 |
Семейства: Camozzi DSBG · CHELIC DSBG · Bosch DSBG · Mindman DSBG · все совместимые аналоги
DSBG-100-1000-P-A — 149 760 ₸ за штуку; в серии DSBG цены от 19 860 до 3 044 340 ₸, на складе 0 из 1141 исполнений. Поставка 3–5 недель. Рядом по серии: DSBG-100-800-P-A — 135 180 ₸; DSBG-100-1250-P-A — 188 040 ₸; DSBG-100-630-P-A — 135 180 ₸; DSBG-100-500-P-A — 113 280 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSBG-100-800-P-A: ход 800 мм вместо 1000 мм, цена 135 180 ₸, дешевле на 14 580 ₸. DSBG-100-1250-P-A: ход 1250 мм вместо 1000 мм, цена 188 040 ₸, дороже на 38 280 ₸. DSBG-100-630-P-A: ход 630 мм вместо 1000 мм, цена 135 180 ₸, дешевле на 14 580 ₸. DSBG-100-500-P-A: ход 500 мм вместо 1000 мм, цена 113 280 ₸, дешевле на 36 480 ₸. Разброс цен среди этих соседей: от 113 280 до 188 040 ₸ при вашем 149 760 ₸.
Ближайшие 8 типоразмеров — DSBG-100-800-P-A, DSBG-100-1250-P-A, DSBG-100-630-P-A, DSBG-100-500-P-A, DSBG-100-400-P-A; цены соседей от 89 220 до 188 040 ₸, ваш артикул — 149 760 ₸.
DSBG-100-800-P-A — 135 180 ₸DSBG-100-1250-P-A — 188 040 ₸DSBG-100-630-P-A — 135 180 ₸DSBG-100-500-P-A — 113 280 ₸DSBG-100-400-P-A — 106 200 ₸DSBG-100-320-P-A — 107 880 ₸DSBG-100-250-P-A — 92 880 ₸DSBG-100-200-P-A — 89 220 ₸
Тот же ход, другой Ø: DSBG-125-1000-P-ADSBG-160-1000-P-A
Категория: Пневмоцилиндры DSBG (ISO 15552)Статья: Festo DSBC: расшифровка обозначения PPV, N3, E и T1Статья: DSBC — размеры, цена, наличие: сводная карточка серии
Соседние коды ряда DSBG: DSBG-100-500-PPV-ADSBG-100-630-PPV-ADSBG-100-800-PPV-ADSBG-100-1000-PPV-ADSBG-100-1250-PPV-ADSBG-100-1600-PPV
Все исполнения: Пневмоцилиндр стандартный DSBG — расширенный диапазон →
DSBG-100-1000-P-A стоит 149 760 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 20 657 ₸.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Склад и пункт самовывоза — Алматы, ул. Садвакасова, 122. Время выдачи: пн–пт 9:00–18:00, сб–вс выходной.
Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.
DSBG-100-1000-P-A — біздің каталогтағы пневмоцилиндр артикулі (өндіруші — WAALPC). Параметрлерін тексеріп, бағасын теңгемен көріп, тапсырысты телефон, WhatsApp немесе электрондық пошта арқылы рәсімдей аласыз.
Негізгі өлшемдері: поршень диаметрі — 100 мм, жүрісі — 1 000 мм; поршень ауданы шамамен 7 854 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 3 142, 4 712 және 6 283 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 55,08 нл (6 бар), бір цикл ≈ 110,16 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Цилиндрді таңдағанда тексеріңіз: поршень диаметрі мен жүріс ұзындығы, бекіту түрі, демпферлеу (серпімді немесе реттелетін), магнитті поршень мен датчик ойығы, қосылыс бұрандасы. Бұл параметрлерді өз бұйымыңыздың шильдигіндегі белгілеумен салыстырыңыз.
Қалай тапсырыс беруге болады: беттегі кестеден позицияны таңдаңыз немесе артикул мен санын телефон, WhatsApp не info@corneta.kz арқылы жіберіңіз. Шотты ҚҚС-пен дайындаймыз, төлемнен кейін тауар жіберіледі.
DSBG-100-1000-P-A бағасы — 149 760 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 20 657 ₸). Жеткізу: Алматы қаласы бойынша — өзіміздің қызмет, Қазақстанның өзге аймақтары бойынша — Alemtat және B-Express компаниялары, 5–10 жұмыс күні. Құны салмағына және көлеміне байланысты, төлемге дейін келісіледі. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 4 712,4 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Ауыстыру алдындағы тексеру тізімі:
DSBG-100-1000-P-A бағасы — 149 760 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 20 657 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
