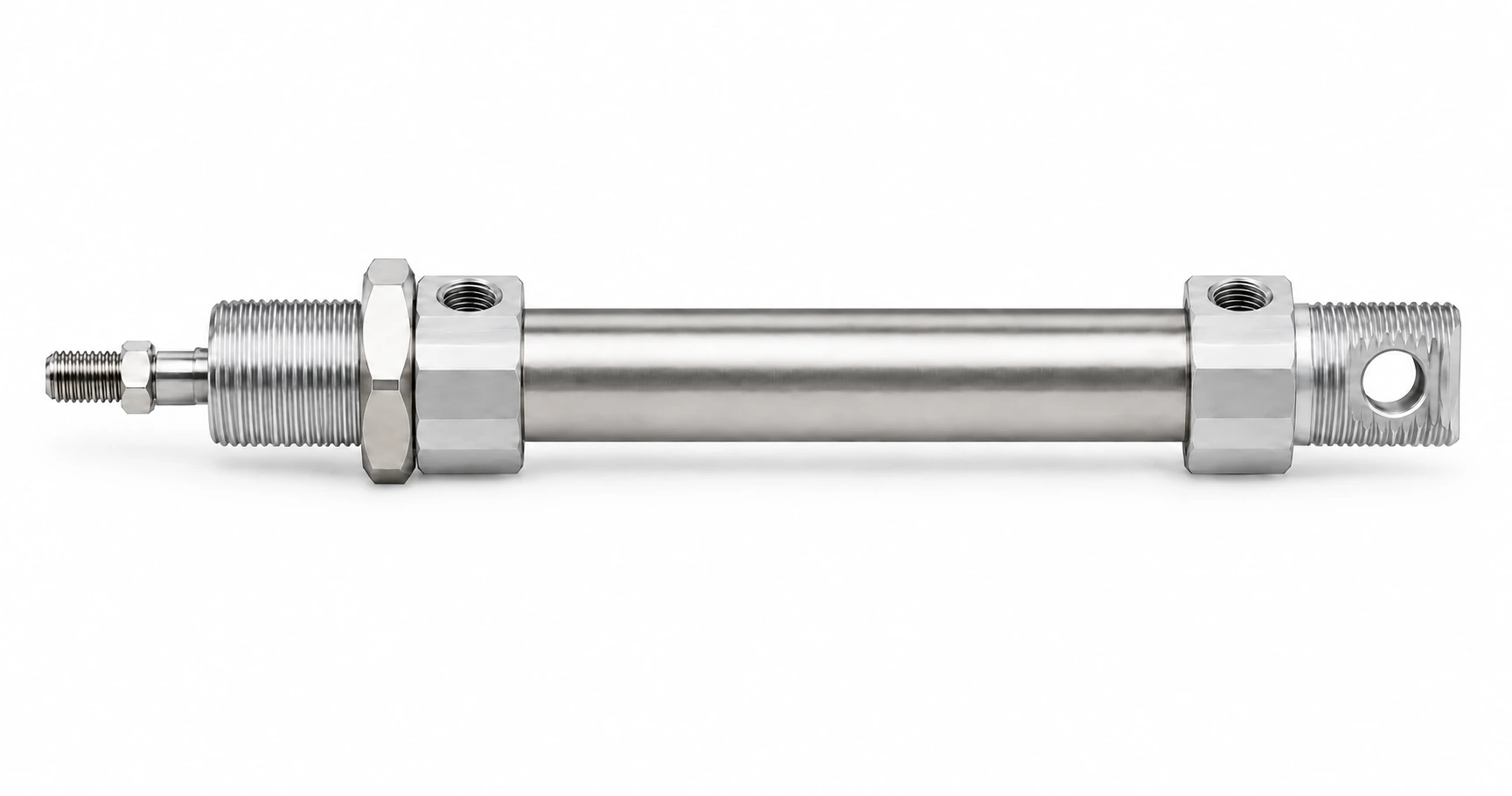

DSNU-12-40-P-A пневмоцилиндр Ø12 ход 40

8 340 ₸ с НДС · склад в Алматы · доставка по Казахстану

DSNU-12-40-P-A: Ø12 мм, ход 40 мм, теоретически 68 Н при 6 бар. Совместимый аналог: AirTAC MI12X40S, MI12X40SCA, MI12X40SCAG; Camozzi 24N2A12A040; E.MC IA12X40-S; Festo DSNU-12-40-P-A.

Какие технические данные у DSNU-12-40-P-A?

Диаметр поршня	12 мм
Ход	40 мм
Площадь поршня	1,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	68 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,005 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Рабочая среда	Сжатый воздух (фильтрованный)
Артикул	DSNU-12-40-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	8 340 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-12-40-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-12-40-P-A?

Обозначение DSNU-12-40-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 12 — диаметр поршня в миллиметрах. 40 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-12-30-P-A, DSNU-12-50-P-A, DSNU-12-25-P-A, DSNU-12-20-P-A, DSNU-12-60-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-12-40-P-A по цене снизу — 43-й.

Какое усилие развивает DSNU-12-40-P-A при разном давлении?

Ø12 мм, F = P·π·D²/4: 4 бар — 45 Н; 5 бар — 57 Н; 6 бар — 68 Н; 7 бар — 79 Н. Площадь поршня 1,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-12-40-P-A?

Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 3 кода; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код; Univer — 1 код. Всего 18 совместимых кодов у 10 брендов; ваш артикул DSNU-12-40-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI12X40S, MI12X40SCA, MI12X40SCAG, MI12X40SG, MI12X40SU, MI12X40SUG
Camozzi	24N2A12A040
E.MC	IA12X40-S
Festo	DSNU-12-40-P-A
Mindman	MCMI-11-12-40
Norgren	KM/8012/M/40, RM/8012/M/40, RT/57212/M/40
Parker	P1A-S012DS-0040
Pneumax	1280.12.0040.M, 1280.12.40.M
STNC	TGL-12X40-S
Univer	M1000120040M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-12-40-P-A и сколько идёт поставка?

DSNU-12-40-P-A — 8 340 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-12-30-P-A — 8 160 ₸; DSNU-12-50-P-A — 8 340 ₸; DSNU-12-25-P-A — 8 160 ₸; DSNU-12-20-P-A — 8 040 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-12-40-P-A отличается от соседних размеров?

DSNU-12-30-P-A: ход 30 мм вместо 40 мм, цена 8 160 ₸, дешевле на 180 ₸. DSNU-12-50-P-A: ход 50 мм вместо 40 мм, цена 8 340 ₸ — такая же. DSNU-12-25-P-A: ход 25 мм вместо 40 мм, цена 8 160 ₸, дешевле на 180 ₸. DSNU-12-20-P-A: ход 20 мм вместо 40 мм, цена 8 040 ₸, дешевле на 300 ₸. Разброс цен среди этих соседей: от 8 040 до 8 340 ₸ при вашем 8 340 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-12-30-P-A, DSNU-12-50-P-A, DSNU-12-25-P-A, DSNU-12-20-P-A, DSNU-12-60-P-A; цены соседей от 8 040 до 8 700 ₸, ваш артикул — 8 340 ₸.

DSNU-12-30-P-A — 8 160 ₸DSNU-12-50-P-A — 8 340 ₸DSNU-12-25-P-A — 8 160 ₸DSNU-12-20-P-A — 8 040 ₸DSNU-12-60-P-A — 8 460 ₸DSNU-12-15-P-A — 8 040 ₸DSNU-12-10-P-A — 8 040 ₸DSNU-12-75-P-A — 8 700 ₸

Тот же Ø, другой ход: DSNU-12-80-P-ADSNU-12-100-P-ADSNU-12-125-P-A

Тот же ход, другой Ø: DSNU-10-40-P-ADSNU-16-40-P-ADSNU-20-40-P-ADSNU-25-40-P-A
