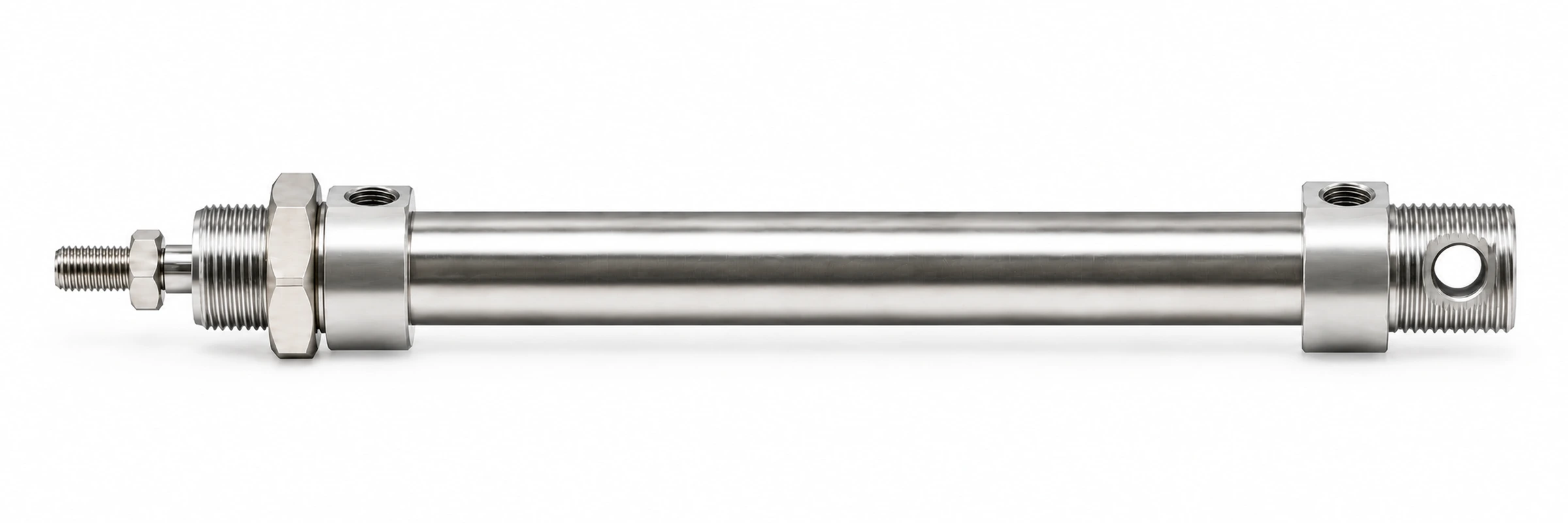

Пневмоцилиндр DSNU-12-100-P-A Ø12 ход 100

DSNU-12-100-P-A: Ø12 мм, ход 100 мм, теоретически 68 Н при 6 бар. Совместимый аналог: AirTAC MI12X100S, MI12X100SCA, MI12X100SCAG; E.MC IA12X100-S; Festo DSNU-12-100-P-A; Mindman MCMI-11-12-100.

Какие технические данные у DSNU-12-100-P-A?

Диаметр поршня	12 мм
Ход	100 мм
Площадь поршня	1,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	68 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,011 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Артикул	DSNU-12-100-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	8 880 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC

Документация на DSNU-12-100-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-12-100-P-A?

Обозначение DSNU-12-100-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 12 — диаметр поршня в миллиметрах. 100 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-12-80-P-A, DSNU-12-125-P-A, DSNU-12-75-P-A, DSNU-12-60-P-A, DSNU-12-150-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-12-100-P-A по цене снизу — 67-й.

Какое усилие развивает DSNU-12-100-P-A при разном давлении?

Ø12 мм, F = P·π·D²/4: 4 бар — 45 Н; 5 бар — 57 Н; 6 бар — 68 Н; 7 бар — 79 Н. Площадь поршня 1,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-12-100-P-A?

Проверено по брендам: AirTAC — 6 кодов; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 2 кода; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код. Всего 15 совместимых кодов у 8 брендов; ваш артикул DSNU-12-100-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI12X100S, MI12X100SCA, MI12X100SCAG, MI12X100SG, MI12X100SU, MI12X100SUG
E.MC	IA12X100-S
Festo	DSNU-12-100-P-A
Mindman	MCMI-11-12-100
Norgren	KM/8012/M/100, RM/8012/M/100
Parker	P1A-S012DS-0100
Pneumax	1280.12.0100.M, 1280.12.100.M
STNC	TGL-12X100-S

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-12-100-P-A и сколько идёт поставка?

DSNU-12-100-P-A — 8 880 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-12-80-P-A — 8 760 ₸; DSNU-12-125-P-A — 9 120 ₸; DSNU-12-75-P-A — 8 700 ₸; DSNU-12-60-P-A — 8 460 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-12-100-P-A отличается от соседних размеров?

DSNU-12-80-P-A: ход 80 мм вместо 100 мм, цена 8 760 ₸, дешевле на 120 ₸. DSNU-12-125-P-A: ход 125 мм вместо 100 мм, цена 9 120 ₸, дороже на 240 ₸. DSNU-12-75-P-A: ход 75 мм вместо 100 мм, цена 8 700 ₸, дешевле на 180 ₸. DSNU-12-60-P-A: ход 60 мм вместо 100 мм, цена 8 460 ₸, дешевле на 420 ₸. Разброс цен среди этих соседей: от 8 460 до 9 120 ₸ при вашем 8 880 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-12-80-P-A, DSNU-12-125-P-A, DSNU-12-75-P-A, DSNU-12-60-P-A, DSNU-12-150-P-A; цены соседей от 8 340 до 9 540 ₸, ваш артикул — 8 880 ₸.

DSNU-12-80-P-A — 8 760 ₸DSNU-12-125-P-A — 9 120 ₸DSNU-12-75-P-A — 8 700 ₸DSNU-12-60-P-A — 8 460 ₸DSNU-12-150-P-A — 9 420 ₸DSNU-12-50-P-A — 8 340 ₸DSNU-12-160-P-A — 9 540 ₸DSNU-12-40-P-A — 8 340 ₸

Тот же Ø, другой ход: DSNU-12-30-P-ADSNU-12-175-P-ADSNU-12-25-P-ADSNU-12-20-P-A

Тот же ход, другой Ø: DSNU-10-100-P-ADSNU-16-100-P-ADSNU-20-100-P-ADSNU-25-100-P-A
