DSNU-16-50-P-A пневмоцилиндр Ø16 ход 50

8 580 ₸ с НДС · склад в Алматы · доставка по Казахстану

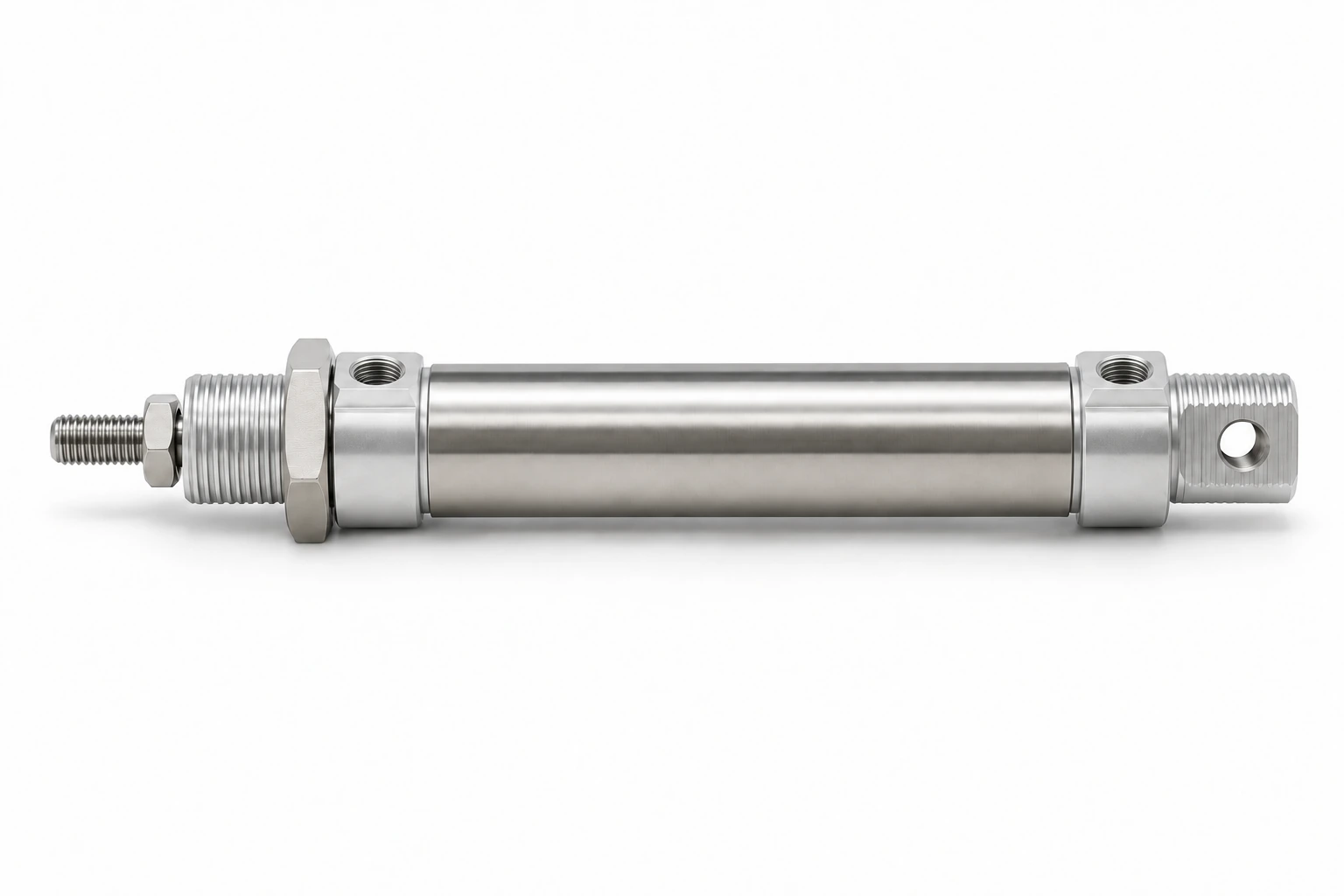

DSNU-16-50-P-A — Внешний вид DSNU-16-50-P

Другие написания кода: DSNU16-50-P-A, DSNU 16-50-P-A, DSNU1650PA, DSNU-16-50-PA.

DSNU-16-50-P-A — пневмоцилиндр, WAALPC
8 580 ₸
В наличии на складе

DSNU-16-50-P-A: Ø16 мм, ход 50 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC MI16X50S, MI16X50SCA, MI16X50SCAG; Camozzi 24N2A16A050; E.MC IA16X50-S; Festo DSNU-16-50-P-A.

Какие технические данные у DSNU-16-50-P-A?

Диаметр поршня16 мм
Длина хода50 мм
Тип демпфированияУпругое (P)
МатериалНержавеющая сталь
Рабочее давление0,15–1,0 МПа
Рабочая средаСжатый воздух (фильтрованный)
АртикулDSNU-16-50-P-A
СерияDSNU, 736 исполнений в карточке
Цена8 580 ₸; в серии цены от 6 660 до 111 480 ₸
Наличиена складе; в серии на складе 20 из 736
Совместимые брендыAirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC

Какие габаритные размеры у DSNU-16-50-P-A?

Габаритный чертёж серии DSNU с размерами в миллиметрах

Габаритный чертёж серии DSNU: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DSNU-16-50-P-A смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.

Документация на DSNU-16-50-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как заказать и получить DSNU-16-50-P-A?

Как расшифровать обозначение DSNU-16-50-P-A?

Обозначение DSNU-16-50-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 16 — диаметр поршня в миллиметрах. 50 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-16-40-P-A, DSNU-16-60-P-A, DSNU-16-30-P-A, DSNU-16-25-P-A, DSNU-16-75-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-16-50-P-A по цене снизу — 57-й.

Какое усилие развивает DSNU-16-50-P-A при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у DSNU-16-50-P-A за один двойной ход?

Ø16 мм, ход 50 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 19 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим DSNU-16-50-P-A?

Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 2 кода; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 21 совместимых кодов у 9 брендов; ваш артикул DSNU-16-50-P-A — наш ответ на любой из них.

БрендКод
AirTACMI16X50S, MI16X50SCA, MI16X50SCAG, MI16X50SCM, MI16X50SCMG, MI16X50SG, MI16X50SR, MI16X50SRG, MI16X50SU, MI16X50SUG
Camozzi24N2A16A050
E.MCIA16X50-S
FestoDSNU-16-50-P-A
MindmanMCMI-11-16-50
NorgrenKM/8016/M/50, RM/8016/M/50
ParkerP1A-S016DS-0050
Pneumax1280.16.0050.M, 1280.16.0050.MX, 1280.16.50.M
STNCTGL-16X50-S

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-16-50-P-A и сколько идёт поставка?

DSNU-16-50-P-A — 8 580 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. В наличии на складе. Рядом по серии: DSNU-16-40-P-A — 8 460 ₸; DSNU-16-60-P-A — 8 700 ₸; DSNU-16-30-P-A — 8 340 ₸; DSNU-16-25-P-A — 8 340 ₸. Цена — по каталогу на 26.10.2026, отгрузка со склада. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-16-50-P-A отличается от соседних размеров?

DSNU-16-40-P-A: ход 40 мм вместо 50 мм, цена 8 460 ₸, дешевле на 120 ₸. DSNU-16-60-P-A: ход 60 мм вместо 50 мм, цена 8 700 ₸, дороже на 120 ₸. DSNU-16-30-P-A: ход 30 мм вместо 50 мм, цена 8 340 ₸, дешевле на 240 ₸. DSNU-16-25-P-A: ход 25 мм вместо 50 мм, цена 8 340 ₸, дешевле на 240 ₸. Разброс цен среди этих соседей: от 8 340 до 8 700 ₸ при вашем 8 580 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-16-40-P-A, DSNU-16-60-P-A, DSNU-16-30-P-A, DSNU-16-25-P-A, DSNU-16-75-P-A; цены соседей от 8 160 до 9 120 ₸, ваш артикул — 8 580 ₸.

DSNU-16-40-P-A — 8 460 ₸DSNU-16-60-P-A — 8 700 ₸DSNU-16-30-P-A — 8 340 ₸DSNU-16-25-P-A — 8 340 ₸DSNU-16-75-P-A — 9 000 ₸DSNU-16-20-P-A — 8 160 ₸DSNU-16-80-P-A — 9 120 ₸DSNU-16-15-P-A — 8 160 ₸

Тот же Ø, другой ход: DSNU-16-10-P-ADSNU-16-100-P-ADSNU-16-125-P-A

Тот же ход, другой Ø: DSNU-12-50-P-ADSNU-20-50-P-ADSNU-10-50-P-ADSNU-25-50-P-A

Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Пневмоцилиндр: что это, устройство, принцип работы и видыСтатья: Фиксатор штока Festo KP — как подобрать усилие зажима

Соседние коды ряда DSNU: DSNU-16-30-PPV-ADSNU-16-40-P-ADSNU-16-40-PPV-ADSNU-16-50-PPV-ADSNU-16-60-P-ADSNU-16-60-PPV-A

С какими марками совместима серия DSNU?

Совместимый аналог серии DSNU подобран к кодам марок: AirTAC — 1981 код; Festo — 1079 кодов; STNC — 498 кодов; Norgren — 330 кодов; Pneumax — 329 кодов; E.MC — 267 кодов — в числе только обозначения, проверенные по каталогу марки. В карточке серии 736 исполнений с ценой в каталоге, от 6 660 до 111 480 ₸; на складе — 20. DSNU-16-50-P-A — 8 580 ₸. Пришлите код вашей марки — сверим исполнение и ответим с ценой.

На странице аналогов: размер DSNU-16-50

Все исполнения: Пневмоцилиндр круглый DSNU Ø10–63 — по ISO 6432 до Ø25, гильза из нержавеющей стали →

Автор: команда CORNETA.KZ.

DSNU-16-50-P-A: заказ с доставкой по Казахстану

DSNU-16-50-P-A стоит 8 580 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 1 183 ₸.

В Алматы привозим собственной службой доставки, в другие города Казахстана — через Alemtat и B-Express; срок — от 5 до 10 рабочих дней. Стоимость доставки зависит от веса и объёма груза; мы называем её до оплаты и указываем в счёте отдельной строкой.

Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).

Связь: телефон и WhatsApp +7 707 540-71-38, почта info@corneta.kz. Для юридических лиц и ИП — счёт с выделенным НДС.

DSNU-16-50-P-A сатып алу: қойма, баға, жеткізу

WAALPC пневмоцилиндр DSNU-16-50-P-A: беттегі деректер Қазақстандағы тапсырыс берушілерге арналған — баға теңгемен, ҚҚС-пен, ал жеткізу мерзімі Алматы бойынша және республика бойынша бөлек көрсетілген.

Негізгі өлшемдері: поршень диаметрі — 16 мм, жүрісі — 50 мм; поршень ауданы шамамен 201 мм². Теориялық итеру күші 4 бар кезінде ≈ 80 Н, 6 бар кезінде ≈ 121 Н, 8 бар кезінде ≈ 161 Н; нақты күш үйкеліске байланысты аздап төмен болады. 6 бар қысымда бір жүріске шамамен 0,07 нл, ал толық циклға (алға және артқа) шамамен 0,14 нл сығылған ауа жұмсалады — компрессор мен ресивер таңдағанда осыны ескеріңіз.

Ауыстыру алдында төрт нәрсені салыстырыңыз: диаметр мен жүріс, бекіту тәсілі, демпферлеу түрі және қосылыс бұрандасы. Позиция датчигі қойылатын болса, магнитті поршеньнің болуын да ескеріңіз.

Тапсырысты рәсімдеу қарапайым: артикул мен саны бойынша шот шығарылады, шот бойынша қолма-қолсыз төлегеннен кейін тауар Алматыдағы қоймадан беріледі немесе тасымалдаушыға тапсырылады.

DSNU-16-50-P-A бағасы — 8 580 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 1 183 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Қоймадан өзіңіз алып кете аласыз: Алматы, Садвакасова көшесі, 122; жұмыс уақыты — дүйсенбіден жұмаға дейін 9:00–18:00, демалыс — сенбі, жексенбі.

Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.

DSNU-16-50-P-A: күш, жүк және ауа шығынының есебі

Төмендегі мәндер — теориялық, үйкеліс пен кері қысым ескерілмеген. Нақты қондырғыда оларды қорын ескеріп қолданыңыз.

Компрессор өнімділігін таңдау үшін ауа шығынын қараңыз:

Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 6,0 Дж. Жұмыс көрсеткіші цилиндрдің жүктемемен үйлесуін тексеруге қажет.

Тапсырыс беру алдында мына тармақтарды тексеріңіз:

DSNU-16-50-P-A үшін төлем сомасы қанша?

DSNU-16-50-P-A бағасы — 8 580 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 1 183 ₸).

Алматыдан тыс жерге қанша күнде жеткізіледі?

Республика бойынша — 5–10 жұмыс күні, тасымалдаушылар: Alemtat және B-Express. Алматы ішінде жеткізуді өзіміз жасаймыз.

Қоймадан өзім алып кете аламын ба?

Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.

📞
