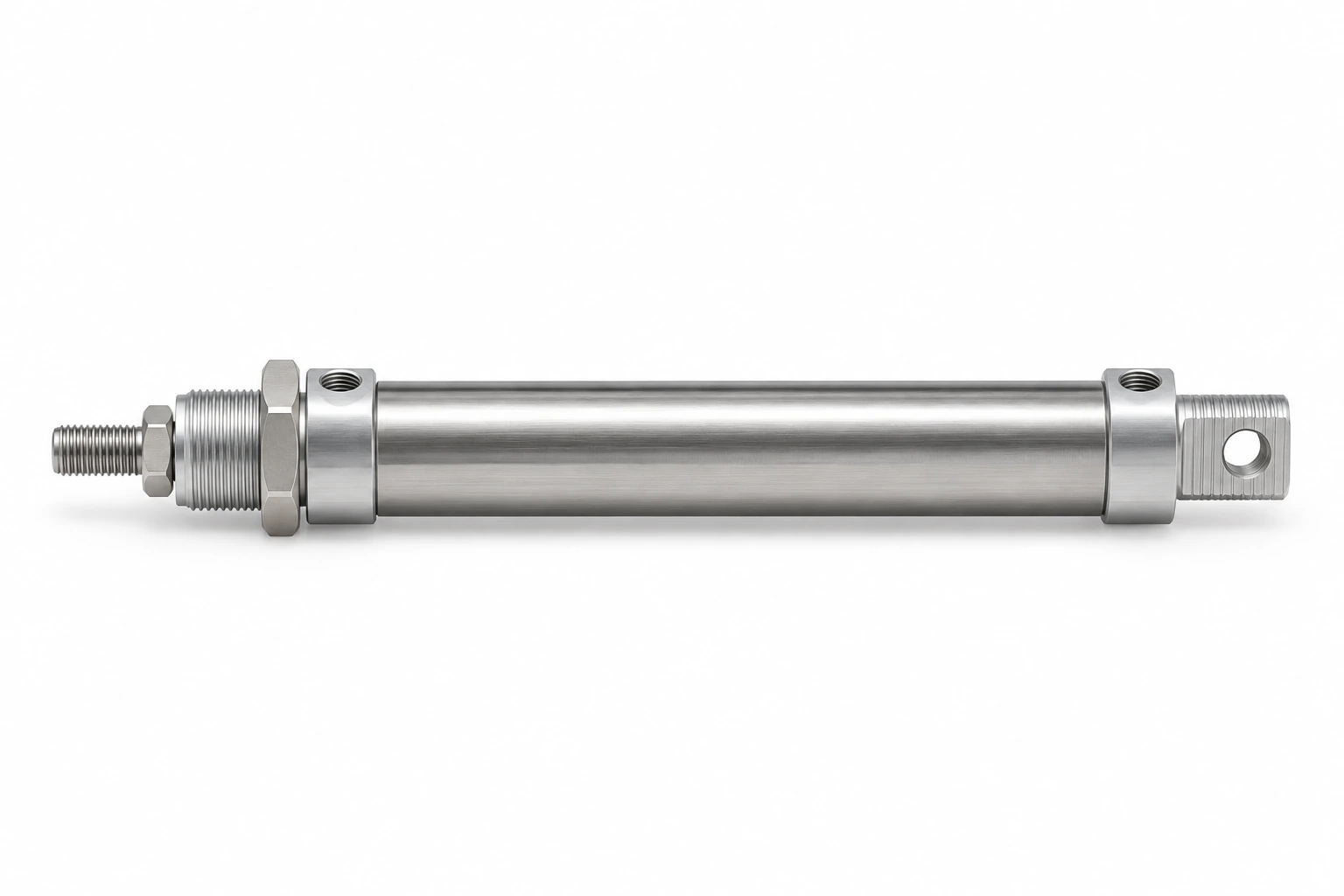

DSNU-16-75-P-A: Ø16 мм, ход 75 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC MI16X75S, MI16X75SCA, MI16X75SCAG; Camozzi 24N2A16A075; E.MC IA16X75-S; Festo DSNU-16-75-P-A.
| Диаметр поршня | 16 мм |
| Ход | 75 мм |
| Площадь поршня | 2,0 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 121 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,015 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-16-75-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 9 000 ₸; в серии цены от 6 660 до 111 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-16-75-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 16 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-16-80-P-A, DSNU-16-60-P-A, DSNU-16-100-P-A, DSNU-16-50-P-A, DSNU-16-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-16-75-P-A по цене снизу — 73-й.
Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø16 мм, ход 75 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 28 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 19 совместимых кодов у 8 брендов; ваш артикул DSNU-16-75-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI16X75S, MI16X75SCA, MI16X75SCAG, MI16X75SCM, MI16X75SCMG, MI16X75SG, MI16X75SR, MI16X75SRG, MI16X75SU, MI16X75SUG |
| Camozzi | 24N2A16A075 |
| E.MC | IA16X75-S |
| Festo | DSNU-16-75-P-A |
| Mindman | MCMI-11-16-75 |
| Norgren | RM/8016/M/75 |
| Pneumax | 1280.16.0075.M, 1280.16.0075.MX, 1280.16.75.M |
| STNC | TGL-16X75-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-16-75-P-A — 9 000 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-16-80-P-A — 9 120 ₸; DSNU-16-60-P-A — 8 700 ₸; DSNU-16-100-P-A — 9 240 ₸; DSNU-16-50-P-A — 8 580 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSNU-16-80-P-A: ход 80 мм вместо 75 мм, цена 9 120 ₸, дороже на 120 ₸. DSNU-16-60-P-A: ход 60 мм вместо 75 мм, цена 8 700 ₸, дешевле на 300 ₸. DSNU-16-100-P-A: ход 100 мм вместо 75 мм, цена 9 240 ₸, дороже на 240 ₸. DSNU-16-50-P-A: ход 50 мм вместо 75 мм, цена 8 580 ₸, дешевле на 420 ₸. Разброс цен среди этих соседей: от 8 580 до 9 240 ₸ при вашем 9 000 ₸.
Ближайшие 8 типоразмеров — DSNU-16-80-P-A, DSNU-16-60-P-A, DSNU-16-100-P-A, DSNU-16-50-P-A, DSNU-16-40-P-A; цены соседей от 8 340 до 9 660 ₸, ваш артикул — 9 000 ₸.
DSNU-16-80-P-A — 9 120 ₸DSNU-16-60-P-A — 8 700 ₸DSNU-16-100-P-A — 9 240 ₸DSNU-16-50-P-A — 8 580 ₸DSNU-16-40-P-A — 8 460 ₸DSNU-16-30-P-A — 8 340 ₸DSNU-16-125-P-A — 9 660 ₸DSNU-16-25-P-A — 8 340 ₸
Тот же Ø, другой ход: DSNU-16-20-P-ADSNU-16-15-P-ADSNU-16-10-P-A
Тот же ход, другой Ø: DSNU-12-75-P-ADSNU-20-75-P-ADSNU-10-75-P-ADSNU-25-75-P-A
Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Фиксатор штока Festo KP — как подобрать усилие зажимаСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда DSNU: DSNU-16-40-PPV-ADSNU-16-50-PPV-ADSNU-16-60-PPV-ADSNU-16-75-PPV-ADSNU-16-80-PPV-ADSNU-16-100-PPV-A
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
