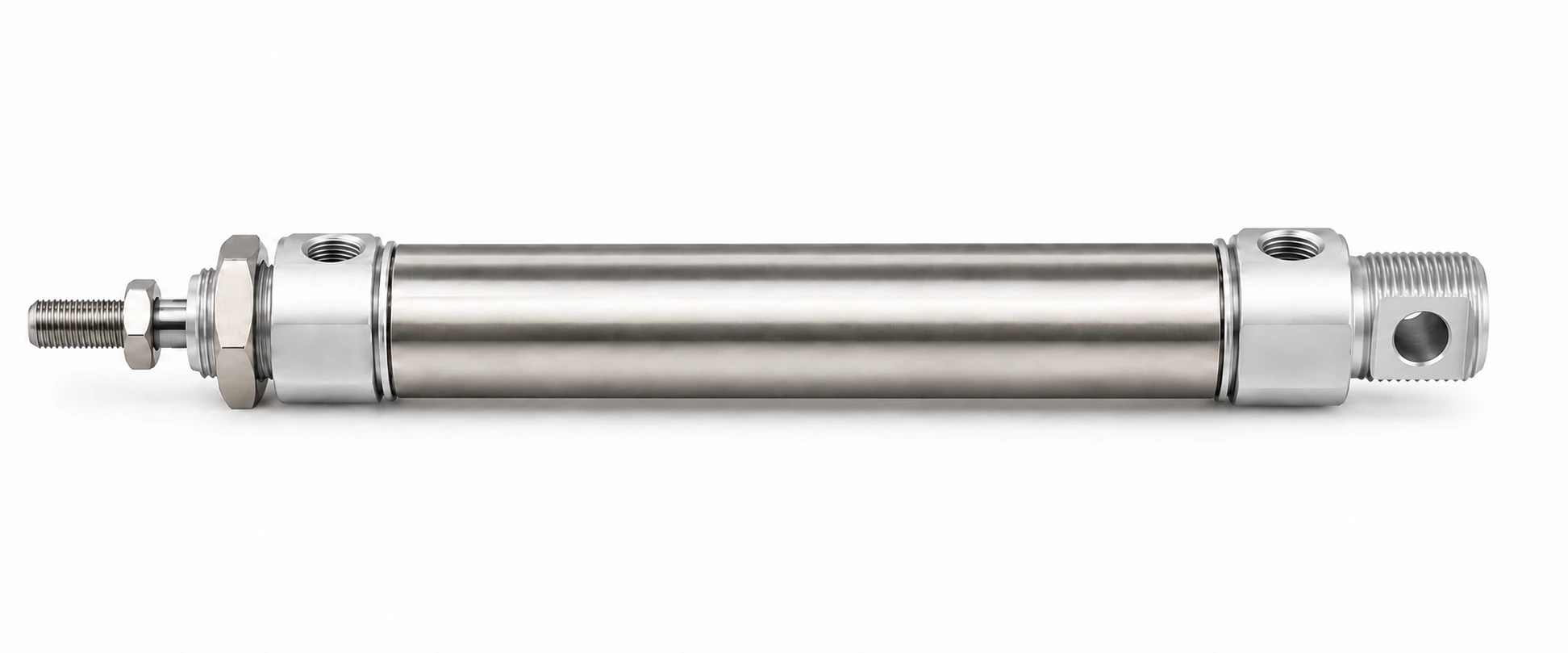

DSNU-25-75-P-A: Ø25 мм, ход 75 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X75S, MI25X75SCA, MI25X75SCAG; Camozzi 24N2A25A075; E.MC IA25X75-S; Festo DSNU-25-75-P-A.
| Диаметр поршня | 25 мм |
| Ход | 75 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,037 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-75-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 12 060 ₸; в серии цены от 6 660 до 111 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-75-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-80-P-A, DSNU-25-60-P-A, DSNU-25-100-P-A, DSNU-25-50-P-A, DSNU-25-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-25-75-P-A по цене снизу — 251-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 75 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 68 см³, при 6 бар (изб.) это около 0,5 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 19 совместимых кодов у 8 брендов; ваш артикул DSNU-25-75-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X75S, MI25X75SCA, MI25X75SCAG, MI25X75SCM, MI25X75SCMG, MI25X75SG, MI25X75SR, MI25X75SRG, MI25X75SU, MI25X75SUG |
| Camozzi | 24N2A25A075 |
| E.MC | IA25X75-S |
| Festo | DSNU-25-75-P-A |
| Mindman | MCMI-11-25-75 |
| Norgren | RM/8025/M/75 |
| Pneumax | 1280.25.0075.M, 1280.25.0075.MX, 1280.25.75.M |
| STNC | TGL-25X75-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-75-P-A — 12 060 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-80-P-A — 12 300 ₸; DSNU-25-60-P-A — 11 760 ₸; DSNU-25-100-P-A — 12 600 ₸; DSNU-25-50-P-A — 11 460 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSNU-25-80-P-A: ход 80 мм вместо 75 мм, цена 12 300 ₸, дороже на 240 ₸. DSNU-25-60-P-A: ход 60 мм вместо 75 мм, цена 11 760 ₸, дешевле на 300 ₸. DSNU-25-100-P-A: ход 100 мм вместо 75 мм, цена 12 600 ₸, дороже на 540 ₸. DSNU-25-50-P-A: ход 50 мм вместо 75 мм, цена 11 460 ₸, дешевле на 600 ₸. Разброс цен среди этих соседей: от 11 460 до 12 600 ₸ при вашем 12 060 ₸.
Ближайшие 8 типоразмеров — DSNU-25-80-P-A, DSNU-25-60-P-A, DSNU-25-100-P-A, DSNU-25-50-P-A, DSNU-25-40-P-A; цены соседей от 10 920 до 13 020 ₸, ваш артикул — 12 060 ₸.
DSNU-25-80-P-A — 12 300 ₸DSNU-25-60-P-A — 11 760 ₸DSNU-25-100-P-A — 12 600 ₸DSNU-25-50-P-A — 11 460 ₸DSNU-25-40-P-A — 11 340 ₸DSNU-25-30-P-A — 11 040 ₸DSNU-25-125-P-A — 13 020 ₸DSNU-25-25-P-A — 10 920 ₸
Тот же Ø, другой ход: DSNU-25-20-P-ADSNU-25-15-P-ADSNU-25-10-P-A
Тот же ход, другой Ø: DSNU-20-75-P-ADSNU-32-75-P-ADSNU-16-75-P-ADSNU-12-75-P-A
Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Фиксатор штока Festo KP — как подобрать усилие зажимаСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда DSNU: DSNU-25-40-PPV-ADSNU-25-50-PPV-ADSNU-25-60-PPV-ADSNU-25-75-PPV-ADSNU-25-80-PPV-ADSNU-25-100-PPV-A
Товар хранится на складе в Алматы (ул. Садвакасова, 122). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
