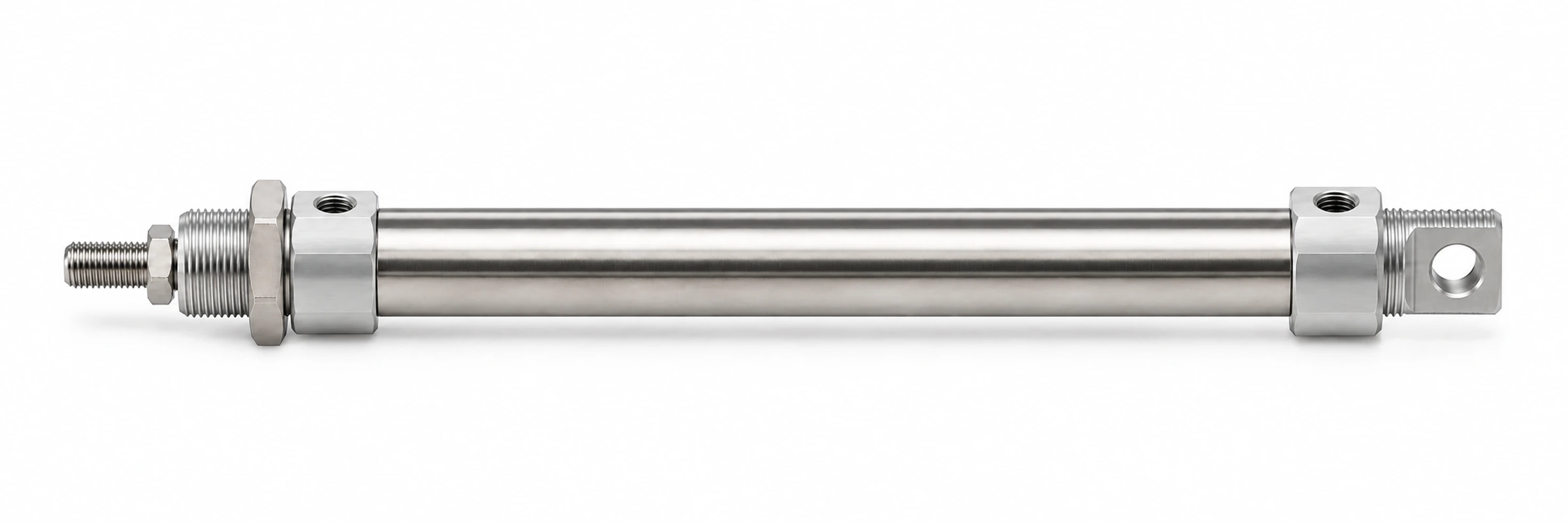

Пневмоцилиндр DSNU-20-150-P-A Ø20 ход 150

DSNU-20-150-P-A: Ø20 мм, ход 150 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MI20X150S, MI20X150SCA, MI20X150SCAG; Camozzi 24N2A20A150; E.MC IA20X150-S; Festo 1908288, DSNU-20-150-P-A.

Какие технические данные у DSNU-20-150-P-A?

Диаметр поршня	20 мм
Ход	150 мм
Площадь поршня	3,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	188 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,047 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Артикул	DSNU-20-150-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	12 180 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-20-150-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-20-150-P-A?

Обозначение DSNU-20-150-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 20 — диаметр поршня в миллиметрах. 150 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-20-160-P-A, DSNU-20-125-P-A, DSNU-20-175-P-A, DSNU-20-100-P-A, DSNU-20-200-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-20-150-P-A по цене снизу — 257-й.

Какое усилие развивает DSNU-20-150-P-A при разном давлении?

Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у DSNU-20-150-P-A за один двойной ход?

Ø20 мм, ход 150 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 87 см³, при 6 бар (изб.) это около 0,6 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим DSNU-20-150-P-A?

Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 22 совместимых кодов у 10 брендов; ваш артикул DSNU-20-150-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI20X150S, MI20X150SCA, MI20X150SCAG, MI20X150SCM, MI20X150SCMG, MI20X150SG, MI20X150SR, MI20X150SRG, MI20X150SU, MI20X150SUG
Camozzi	24N2A20A150
E.MC	IA20X150-S
Festo	1908288, DSNU-20-150-P-A
Mindman	MCMI-11-20-150
Norgren	RM/8020/M/150
Parker	P1A-S020DS-0150
Pneumax	1280.20.0150.M, 1280.20.0150.MX, 1280.20.150.M
STNC	TGL-20X150-S
Univer	M1000200150M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-20-150-P-A и сколько идёт поставка?

DSNU-20-150-P-A — 12 180 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-20-160-P-A — 12 420 ₸; DSNU-20-125-P-A — 11 760 ₸; DSNU-20-175-P-A — 12 720 ₸; DSNU-20-100-P-A — 11 520 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-20-150-P-A отличается от соседних размеров?

DSNU-20-160-P-A: ход 160 мм вместо 150 мм, цена 12 420 ₸, дороже на 240 ₸. DSNU-20-125-P-A: ход 125 мм вместо 150 мм, цена 11 760 ₸, дешевле на 420 ₸. DSNU-20-175-P-A: ход 175 мм вместо 150 мм, цена 12 720 ₸, дороже на 540 ₸. DSNU-20-100-P-A: ход 100 мм вместо 150 мм, цена 11 520 ₸, дешевле на 660 ₸. Разброс цен среди этих соседей: от 11 520 до 12 720 ₸ при вашем 12 180 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-20-160-P-A, DSNU-20-125-P-A, DSNU-20-175-P-A, DSNU-20-100-P-A, DSNU-20-200-P-A; цены соседей от 10 680 до 13 140 ₸, ваш артикул — 12 180 ₸.

DSNU-20-160-P-A — 12 420 ₸DSNU-20-125-P-A — 11 760 ₸DSNU-20-175-P-A — 12 720 ₸DSNU-20-100-P-A — 11 520 ₸DSNU-20-200-P-A — 13 140 ₸DSNU-20-80-P-A — 11 220 ₸DSNU-20-75-P-A — 10 920 ₸DSNU-20-60-P-A — 10 680 ₸

Тот же Ø, другой ход: DSNU-20-250-P-ADSNU-20-50-P-ADSNU-20-40-P-ADSNU-20-30-P-A

Тот же ход, другой Ø: DSNU-16-150-P-ADSNU-25-150-P-ADSNU-12-150-P-ADSNU-32-150-P-A
