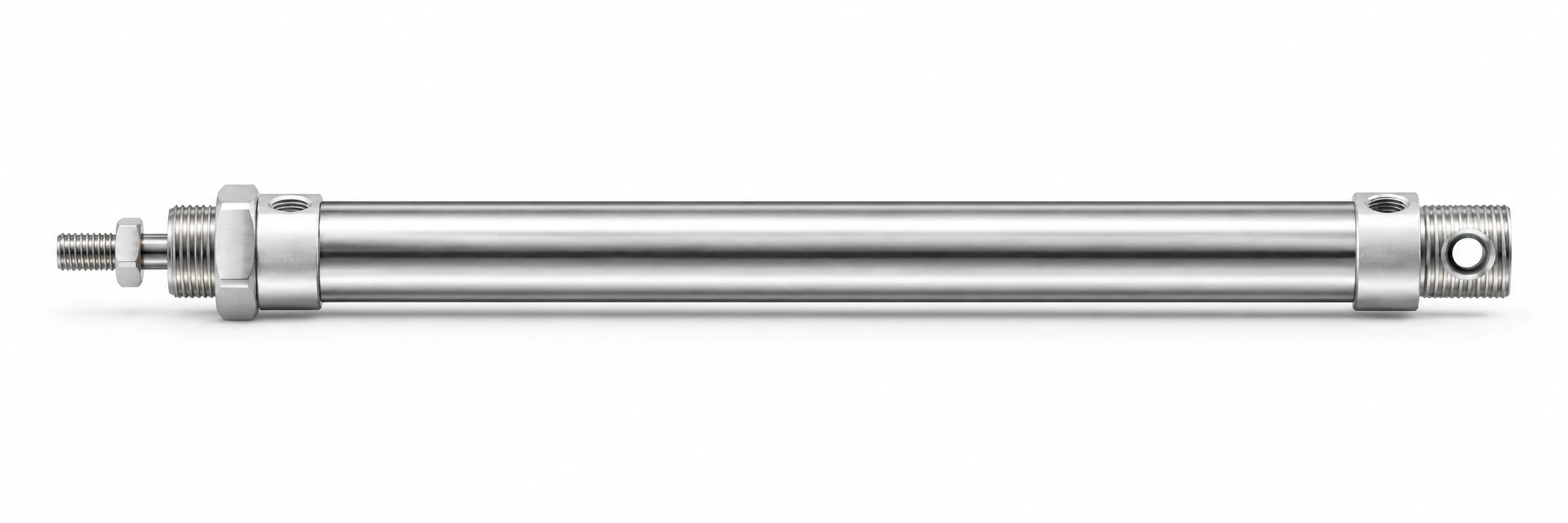

DSNU-16-150-P-A пневмоцилиндр Ø16 ход 150

9 960 ₸ с НДС · склад в Алматы · доставка по Казахстану

DSNU-16-150-P-A: Ø16 мм, ход 150 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC MI16X150S, MI16X150SCA, MI16X150SCAG; Camozzi 24N2A16A150; E.MC IA16X150-S; Festo 1908265, DSNU-16-150-P-A. Присоединительные размеры по ISO 6432 — как у Festo DSNU-16-150-P-A (№ 1908265).

Какие технические данные у DSNU-16-150-P-A?

Диаметр поршня	16 мм
Ход	150 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,030 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Рабочая среда	Сжатый воздух (фильтрованный)
Артикул	DSNU-16-150-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	9 960 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-16-150-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-16-150-P-A?

Обозначение DSNU-16-150-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 16 — диаметр поршня в миллиметрах. 150 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-16-160-P-A, DSNU-16-125-P-A, DSNU-16-175-P-A, DSNU-16-100-P-A, DSNU-16-200-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-16-150-P-A по цене снизу — 121-й.

Какое усилие развивает DSNU-16-150-P-A при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у DSNU-16-150-P-A за один двойной ход?

Ø16 мм, ход 150 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 56 см³, при 6 бар (изб.) это около 0,4 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим DSNU-16-150-P-A?

Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 22 совместимых кодов у 10 брендов; ваш артикул DSNU-16-150-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI16X150S, MI16X150SCA, MI16X150SCAG, MI16X150SCM, MI16X150SCMG, MI16X150SG, MI16X150SR, MI16X150SRG, MI16X150SU, MI16X150SUG
Camozzi	24N2A16A150
E.MC	IA16X150-S
Festo	1908265, DSNU-16-150-P-A
Mindman	MCMI-11-16-150
Norgren	RM/8016/M/150
Parker	P1A-S016DS-0150
Pneumax	1280.16.0150.M, 1280.16.0150.MX, 1280.16.150.M
STNC	TGL-16X150-S
Univer	M1000160150M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-16-150-P-A и сколько идёт поставка?

DSNU-16-150-P-A — 9 960 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-16-160-P-A — 10 080 ₸; DSNU-16-125-P-A — 9 660 ₸; DSNU-16-175-P-A — 10 260 ₸; DSNU-16-100-P-A — 9 240 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-16-150-P-A отличается от соседних размеров?

DSNU-16-160-P-A: ход 160 мм вместо 150 мм, цена 10 080 ₸, дороже на 120 ₸. DSNU-16-125-P-A: ход 125 мм вместо 150 мм, цена 9 660 ₸, дешевле на 300 ₸. DSNU-16-175-P-A: ход 175 мм вместо 150 мм, цена 10 260 ₸, дороже на 300 ₸. DSNU-16-100-P-A: ход 100 мм вместо 150 мм, цена 9 240 ₸, дешевле на 720 ₸. Разброс цен среди этих соседей: от 9 240 до 10 260 ₸ при вашем 9 960 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-16-160-P-A, DSNU-16-125-P-A, DSNU-16-175-P-A, DSNU-16-100-P-A, DSNU-16-200-P-A; цены соседей от 8 700 до 10 800 ₸, ваш артикул — 9 960 ₸.

DSNU-16-160-P-A — 10 080 ₸DSNU-16-125-P-A — 9 660 ₸DSNU-16-175-P-A — 10 260 ₸DSNU-16-100-P-A — 9 240 ₸DSNU-16-200-P-A — 10 800 ₸DSNU-16-80-P-A — 9 120 ₸DSNU-16-75-P-A — 9 000 ₸DSNU-16-60-P-A — 8 700 ₸

Тот же Ø, другой ход: DSNU-16-250-P-ADSNU-16-50-P-ADSNU-16-40-P-ADSNU-16-30-P-A

Тот же ход, другой Ø: DSNU-12-150-P-ADSNU-20-150-P-ADSNU-25-150-P-ADSNU-32-150-P-A
