47 040 ₸ с НДС · склад в Алматы · доставка по Казахстану
Другие написания кода: MGC63-150, MGC 63-150, MGC63150.

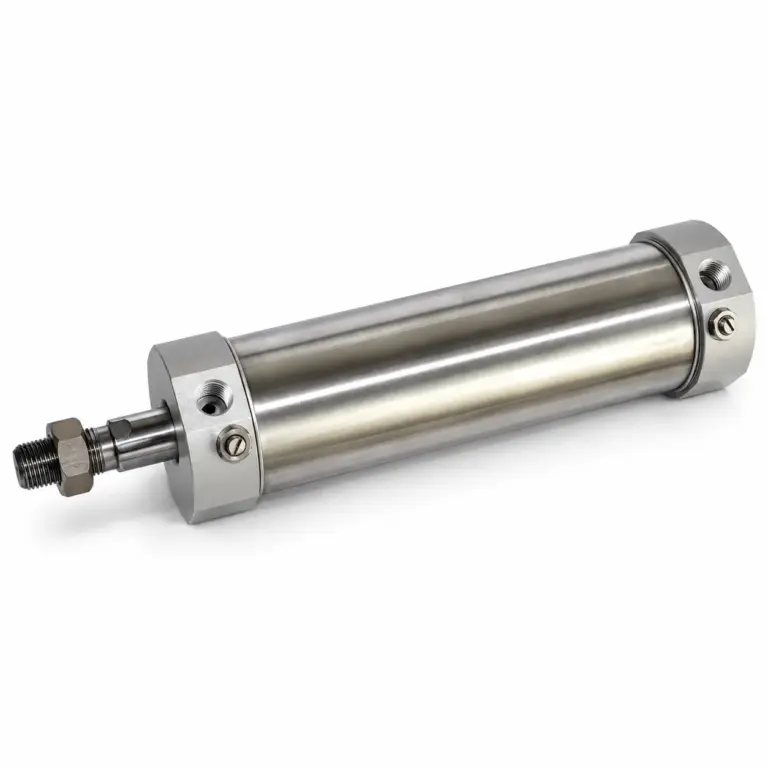

MGC-63-150: Ø63 мм, ход 150 мм, теоретически 1 870 Н при 6 бар. Совместимый аналог: AirTAC MGC63X150S.
| Диаметр поршня | 63 мм |
| Ход | 150 мм |
| Площадь поршня | 31,2 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 1 870 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,468 л |
| Материал | Нержавеющая сталь (гильза) |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | MGC-63-150 |
| Серия | MGC, 78 исполнений в карточке |
| Цена | 47 040 ₸; в серии цены от 14 160 до 66 720 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 78 |
| Совместимые бренды | AirTAC |
Перед заказом сопоставьте выбранное исполнение с исходным цилиндром и условиями установки.
| Параметр | Что проверить перед заказом |
|---|---|
| Размеры | Сравните диаметр поршня, ход и монтажные размеры с чертежом вашей установки. |
| Шток | Уточните вид и размер резьбы штока и размеры присоединяемой детали. |
| Подключение воздуха | Сверьте размер резьбы портов, их расположение и доступ для подключения трубок. |
| Рабочий режим | Укажите давление в месте установки, требуемое усилие, скорость и число циклов. |
| Исполнение | Уточните требования к демпфированию, датчикам положения и условиям рабочей среды. |
Для подбора пришлите исходный артикул, фото шильдика и чертёж установки вместе с рабочими параметрами.
Обозначение MGC-63-150 состоит из 3 частей, разделённых дефисом. MGC — серия («пневмоцилиндр мини MGC — Ø20–63 мм, ход 25–450 мм»). 63 — диаметр поршня в миллиметрах. 150 — ход в миллиметрах. Соседние обозначения того же ряда: MGC-63-125, MGC-63-175, MGC-63-100, MGC-63-200, MGC-63-75. В карточке серии MGC 78 исполнений с ценой от 14 160 до 66 720 ₸; MGC-63-150 по цене снизу — 66-й.
Ø63 мм, F = P·π·D²/4: 4 бар — 1 247 Н; 5 бар — 1 559 Н; 6 бар — 1 870 Н; 7 бар — 2 182 Н. Площадь поршня 31,2 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø63 мм, ход 150 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 888 см³, при 6 бар (изб.) это около 6,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул MGC-63-150 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MGC63X150S |
Семейства: Pneumax MGC · Metal Work MGC · Norgren MGC · AirTAC MGC · все совместимые аналоги
MGC-63-150 — 47 040 ₸ за штуку; в серии MGC цены от 14 160 до 66 720 ₸, на складе 0 из 78 исполнений. Поставка 3–5 недель. Рядом по серии: MGC-63-125 — 45 420 ₸; MGC-63-175 — 48 960 ₸; MGC-63-100 — 43 740 ₸; MGC-63-200 — 50 580 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
MGC-63-125: ход 125 мм вместо 150 мм, цена 45 420 ₸, дешевле на 1 620 ₸. MGC-63-175: ход 175 мм вместо 150 мм, цена 48 960 ₸, дороже на 1 920 ₸. MGC-63-100: ход 100 мм вместо 150 мм, цена 43 740 ₸, дешевле на 3 300 ₸. MGC-63-200: ход 200 мм вместо 150 мм, цена 50 580 ₸, дороже на 3 540 ₸. Разброс цен среди этих соседей: от 43 740 до 50 580 ₸ при вашем 47 040 ₸.
Ближайшие 8 типоразмеров — MGC-63-125, MGC-63-175, MGC-63-100, MGC-63-200, MGC-63-75; цены соседей от 38 820 до 53 880 ₸, ваш артикул — 47 040 ₸.
MGC-63-125 — 45 420 ₸MGC-63-175 — 48 960 ₸MGC-63-100 — 43 740 ₸MGC-63-200 — 50 580 ₸MGC-63-75 — 42 120 ₸MGC-63-250 — 53 880 ₸MGC-63-50 — 40 380 ₸MGC-63-25 — 38 820 ₸
Тот же ход, другой Ø: MGC-50-150MGC-40-150MGC-32-150MGC-25-150
Категория: Мини-цилиндры с демпфером MGCСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNUСтатья: Мини-цилиндры CD85 из нержавеющей стали: расшифровка кода SMC C85 и совместимый аналог
Соседние коды ряда MGC: MGC-50-250MGC-50-300MGC-50-350MGC-50-400MGC-50-450MGC-63-50
MGC-63-150 стоит 47 040 ₸ за штуку, цена с НДС 16 %: сумма НДС в ней — 6 488 ₸.
Доставка по Алматы — силами собственной службы. По остальному Казахстану — Alemtat и B-Express, 5–10 рабочих дней с момента отгрузки. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Склад и пункт самовывоза — Алматы, ул. Садвакасова, 122. Время выдачи: пн–пт 9:00–18:00, сб–вс выходной.
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
WAALPC пневмоцилиндр MGC-63-150: беттегі деректер Қазақстандағы тапсырыс берушілерге арналған — баға теңгемен, ҚҚС-пен, ал жеткізу мерзімі Алматы бойынша және республика бойынша бөлек көрсетілген.
Өлшемдер: Ø63 мм, жүріс 150 мм (поршень ауданы ≈ 3 117 мм²). Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 1 247, 1 870 және 2 494 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 3,28 нл (6 бар), бір цикл ≈ 6,56 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.
Ауыстыру алдында төрт нәрсені салыстырыңыз: диаметр мен жүріс, бекіту тәсілі, демпферлеу түрі және қосылыс бұрандасы. Позиция датчигі қойылатын болса, магнитті поршеньнің болуын да ескеріңіз.
Қалай тапсырыс беруге болады: беттегі кестеден позицияны таңдаңыз немесе артикул мен санын телефон, WhatsApp не info@corneta.kz арқылы жіберіңіз. Шотты ҚҚС-пен дайындаймыз, төлемнен кейін тауар жіберіледі.
MGC-63-150 бағасы — 47 040 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 6 488 ₸). Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Бұл көрсеткіштер диаметр мен жүріс бойынша есептелген және каталог деректерімен салыстыруға арналған; жобалауда 20–30 % қор қосыңыз.
Ауа шығыны циклдердің жиілігіне байланысты:
Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 280,6 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.
Ауыстыру алдындағы тексеру тізімі:
MGC-63-150 бағасы — 47 040 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 6 488 ₸).
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
