Коротко: MI — мини-цилиндр AirTAC с гильзой из нержавеющей стали, при диаметрах до 25 мм выполненный по ISO 6432. Код читается так: MI20X100S — серия MI, диаметр 20 мм, ход 100 мм, буква S — магнит; задняя крышка CA — шарнир, U — плоская, CM — круглая. Для кодов MI у нас есть совместимые аналоги — цилиндры DSNU: например, для MI20X100S подтверждена пара DSNU-20-100-P-A, а для MI16X50 — DSNU-16-50-P.
Что такое цилиндр MI и по какому стандарту он сделан?

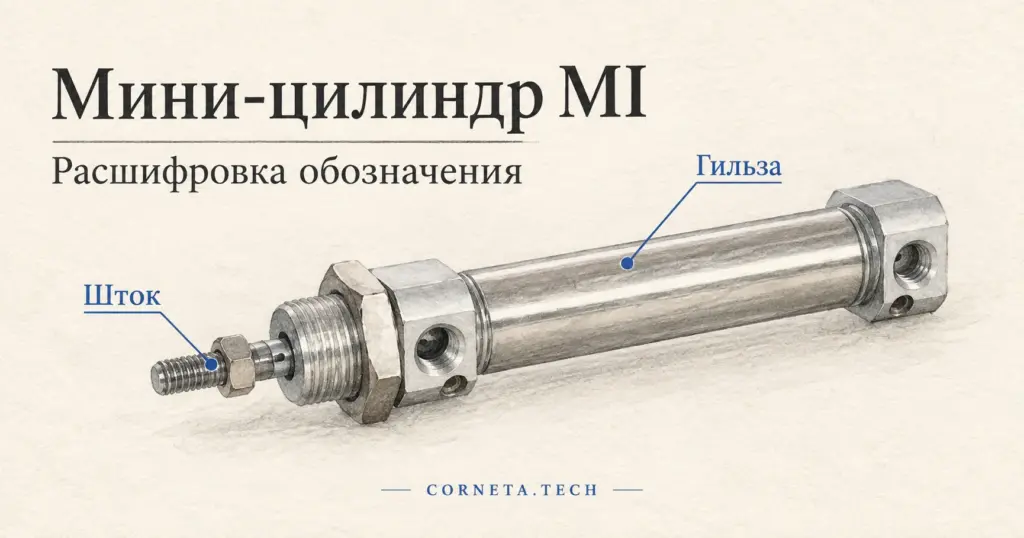

MI — мини-цилиндр с гильзой из нержавеющей стали. У AirTAC серия MI по ISO 6432 выпускается на диаметры 8–25 мм; ISO 6432 распространяется только на мини-цилиндры до диаметра 25 мм, поэтому для диаметров 32 и 40 мм соответствия этому стандарту мы не заявляем. В прайсе WAALPC мини-цилиндры этого типа в диаметрах 10–40 мм описаны одной таблицей вместе с серией CD85. Другие нержавеющие мини-серии — MA и CM2.
Для существенно большего усилия в том же классе компактных цилиндров смотрите газогидравлические цилиндры MPT, MPTD, MPTF, MPTC. К портам цилиндра трубку подключают цанговым фитингом — фитинг PC, от 240 ₸.
Как читать код MI20X100SCA?
| Часть кода | Что означает |
|---|---|
| MI | серия: мини-цилиндр с нержавеющей гильзой |
| без буквы после MI | базовый вариант |
| D | двухштоковый вариант |
| J | вариант с регулируемым ходом |
| C (серия MIC) | пневмодемпфер; CD и CJ — сочетания с двумя штоками и с регулируемым ходом |
| MSI, MTI | цилиндры одностороннего действия |
| 20 | диаметр поршня, мм |
| X100 | ход, мм |
| S | магнит |
| CA | задняя крышка с шарниром |
| U | задняя крышка плоская |
| CM | задняя крышка круглая |
У AirTAC в конце кода может стоять буква G — это резьба портов G. Серия MIC у AirTAC выпускается только на диаметры 20–40 мм. Выхлопные отверстия закрывают глушителем — глушитель PSL, от 180 ₸.
Какие пары с AirTAC подтверждены?
Называем только пары, проверенные в нашей базе. Совместимый аналог — цилиндр WAALPC, а не то же самое изделие. Совместимые аналоги — наши цилиндры DSNU: коды подобраны попарно, как в таблице.
| Код AirTAC | Наш артикул | Цена |
|---|---|---|
| MI16X50 | DSNU-16-50-P | 8 580 ₸ |
| MI20X100S, MI20X100SCA | DSNU-20-100-P-A | 11 520 ₸ |
| MIC20X100SCA (с пневмодемпфером) | DSNU-20-100-PPV-A | 13 920 ₸ |
Ваш код в таблице не найден? Введите его в форму подбора на странице AirTAC. Если пара проверена, покажем совместимый аналог; если нет — скажем прямо.
Чем отличаются серии MI, MIC, MSI и MTI?
MI — базовый мини-цилиндр AirTAC двустороннего действия с гильзой из нержавеющей стали. В серии MIC (буква C) стоит пневмодемпфер, и у AirTAC она выпускается только на диаметры 20–40 мм. Серии MSI и MTI — цилиндры одностороннего действия: пар для них в таблице нет, нужен запрос по полному коду. В коде задняя крышка CA — шарнир, U — плоская, CM — круглая, а буква S означает магнит на поршне.
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-25-125, DSNU-32-25, DSNU-25-25, DSNU-20-30.
В каталоге также есть: запчасти пневмоцилиндра MI.
Какие вопросы чаще всего задают про MI?
Чем MI отличается от MIC?
Демпфированием: у MIC (буква C в серии) стоит пневмодемпфер, у базового MI — нет. У AirTAC серия MIC выпускается только на диаметры 20–40 мм. Скорость хода настраивают дросселем с обратным клапаном — дроссель AS, от 1 080 ₸.
Что означают MSI и MTI?
Это цилиндры одностороннего действия. Пары для них в таблице не приведены: нужен запрос по полному коду.
Есть ли у MI соответствие ISO 6432?
Только у малых диаметров: по каталогу AirTAC серия MI по ISO 6432 выпускается на диаметры 8–25 мм. Для диаметров 32 и 40 мм этого соответствия мы не заявляем. Магнит на поршне позволяет поставить датчик положения — датчик DMSG, от 3 060 ₸.
