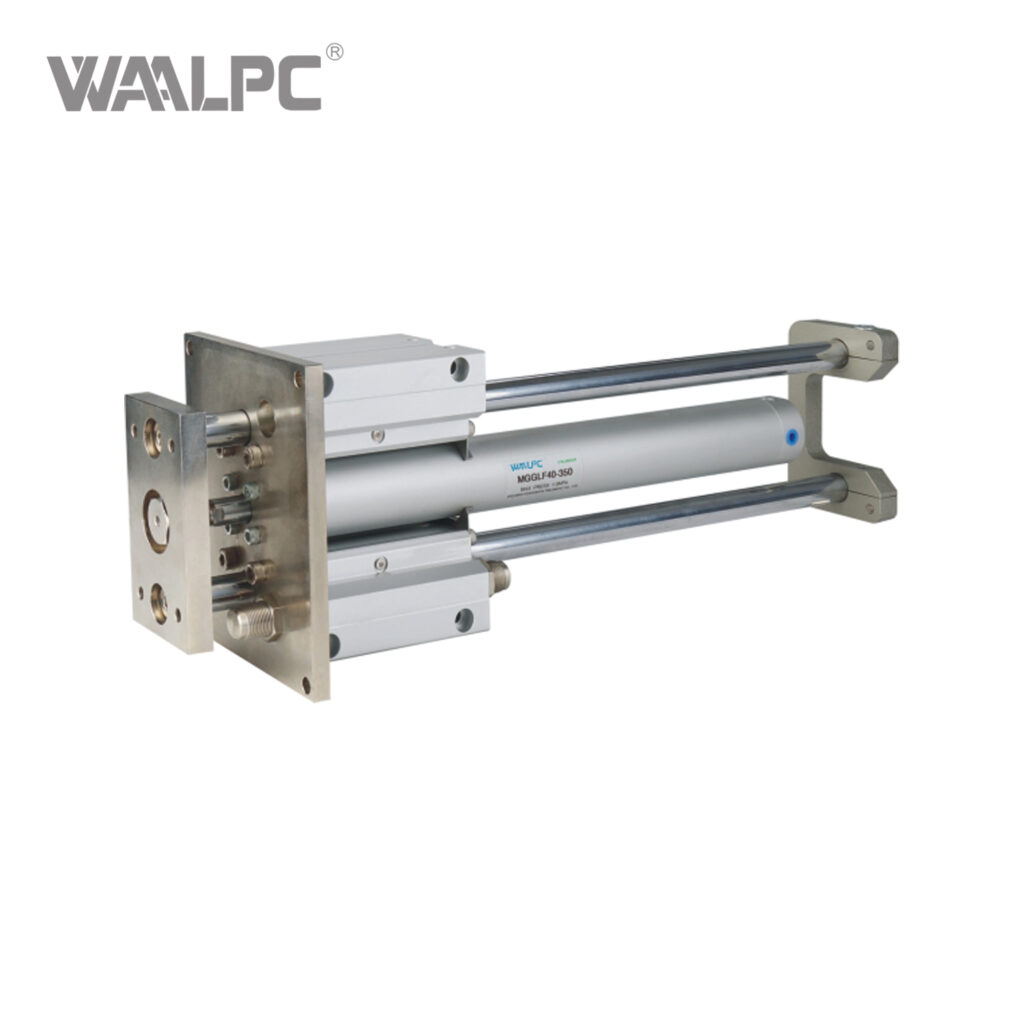

Пневмоцилиндр с направляющими MGG — купить в Казахстане, цена в тенге
MGG — бағыттауыштары бар пневмоцилиндр, WAALPC сериясы
MGG — бағыттауыштары бар пневмоцилиндр, өндірушісі — WAALPC.
MGG үйлесімді аналог ретінде ұсынылады, сондықтан алдымен өз жабдығыңыздағы цилиндрдің артикулын кестемен салыстырып шығыңыз.
Пневмоцилиндр с направляющими MGG, Ø 20–63 мм.
Цены каталога на 03.11.2026; цену нужного варианта покажут таблица ниже и корзина.
Бағалар — 03.11.2026 күнгі каталог бойынша; орындалымның нақты бағасы — төмендегі кестеде және себетте.
Какой наш артикул соответствует коду SMC серии MGG?
| SMC MGGLB20-100 | → MGG-20-0~100 | 101 400 ₸ |
| SMC MGGMB40-100 | → MGG-40-0~100 | 206 220 ₸ |
| SMC MGGMB63TF-500 | → MGG-63-401~500 | 844 920 ₸ |
Это аналог-замена. Кодов SMC в ряду: 256; другой код впишите в поле «Ваш код изделия» выше — увидите наш артикул и цену.
+7 707 540-71-38 · WhatsApp на всех номерах ·
+7 707 540-71-38 · WhatsApp барлық нөмірлерде ·
Әрекет түрі — екі жақты. Корпус материалы — анодталған алюминий қорытпасы, демпферлеу түрі — эластомерлі. Жұмыс ортасы — тазартылған сығылған ауа, ең жоғары жұмыс қысымы зауыт каталогы бойынша 0,8 МПа-ға дейін.
Поршень диаметрі, мм: 20, 25, 32, 40, 50, 63. Жүріс ауқымдары, мм: 0~100, 101~200, 201~300, 301~400, 401~500.
Алдымен поршень диаметрін, содан кейін қажетті жүріс кіретін ауқымды таңдаңыз — позиция кестеде осы екі параметрдің қиылысында тұр.
Пневмоцилиндр с направляющими WAALPC MGG — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Типоразмер Ø 20–63 мм. Рабочее давление до 0,8 МПа по каталогу изготовителя, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.
WAALPC MGG бағыттауыштары бар пневмоцилиндр — кірістірілген бағыттауыштары бар — бүйірлік жүктемелерді қабылдайды және штоктың бұралуынан қорғалған. Типөлшемі Ø 20–63 мм. Зауыт каталогы бойынша жұмыс қысымы 0,8 МПа-ға дейін, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан.
Серия пневмоцилиндров с интегрированными направляющими: обеспечивает защиту штока от проворота и воспринимает боковые нагрузки, исключая необходимость во внешних линейных опорах.
Конструкция и принцип работы
Құрылымы және жұмыс істеу принципі
Конструкция состоит из основного цилиндра двустороннего действия и двух параллельных направляющих штанг с опорами скольжения или шариковыми втулками. Шток жёстко связан с подвижной кареткой, которая воспринимает осевые и моментные нагрузки, исключая проворот штока. Доступны исполнения с упругим демпфированием и регулируемой пневмоподушкой PPV для гашения удара в конце хода. Каретка снабжена резьбовыми отверстиями для монтажа нагрузки. Поршень оснащён магнитным кольцом для бесконтактных датчиков положения, устанавливаемых в продольный паз профиля.
Технические данные
Техникалық деректер
- Ø поршня: 20–63 мм
- Макс. рабочее давление: до 0,8 МПа по каталогу изготовителя
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
- Демпфирование: упругое / регулируемое (PPV)
- Поршень Ø: 20–63 мм
- Макс. жұмыс қысымы: зауыт каталогы бойынша 0,8 МПа-ға дейін
- Жұмыс ортасы: тазартылған сығылған ауа
- Әрекет түрі: екі жақты
- Корпус материалы: анодталған алюминий қорытпасы
- Демпферлеу: серпімді / реттелетін (PPV)
Применение
Қолданылуы
Применяются в роботизированных модулях, на сборочных столах, в линиях упаковки, где требуется одновременное выдвижение штока без проворота и устойчивость к боковым нагрузкам. Интегрированные направляющие исключают необходимость во внешних линейных подшипниках и упрощают монтаж исполнительного механизма. Подходят для подачи деталей в станок, прижима заготовок при сварке, выталкивания изделий из пресс-формы. Каретка с резьбовыми отверстиями позволяет монтировать инструмент или захват прямо на цилиндр.
Производитель
Өндіруші
Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет промышленные пневматические компоненты на индустриальные рынки. Серия MGG выпускается с типовыми присоединительными размерами — совместимый аналог импортных компонентов в составе существующего оборудования.
WAALPC өндірушісі (Hangzhou Fuyang Waal Precision Machinery, ҚХР) өнеркәсіптік пневматикаға маманданған және индустриялық нарықтарға өнеркәсіптік пневматикалық компоненттер жеткізеді. MGG сериясы типтік қосу өлшемдерімен шығарылады — қолданыстағы жабдық құрамындағы импорттық компоненттердің үйлесімді аналогы.
Поставка и комплектация
Жеткізу және жинақтау
Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно.
Цилиндр қосу арматурасы мен орын датчиктерінсіз жеткізіледі — фитингтер, кронштейндер, геркон датчиктері бөлек тапсырыс беріледі.
Какие исполнения входят в серию MGG?
MGG сериясына қандай орындалымдар кіреді?
В серии 30 исполнений. Обозначения ряда: MGG-20-0~100, MGG-20-101~200, MGG-20-201~300, MGG-20-301~400, MGG-20-401~500, MGG-25-0~100, MGG-25-101~200, MGG-25-201~300 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение MGG?
MGG-дің қажетті орындалымын қалай таңдауға болады?
Диаметр поршня и ход штока определяют исполнение. По формуле F = p × πD² / 4 усилие толкания при 0,6 МПа — около 483 Н на Ø32, 1 178 Н на Ø50, 1 870 Н на Ø63. Обычно берут двукратный запас усилия: 200 Н нагрузки — это Ø32, не Ø25. При подборе хода учитывают, что обратное усилие меньше прямого на площадь штока.
Что входит в комплект?
Жинаққа не кіреді?
В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели пришлём по запросу, когда заказ подтверждён.
Жиынтыққа тораптың өзі кіреді; бекіткіштерге, датчиктерге және ілеспе элементтерге бөлек тапсырыс беріледі, оларды нақты орындалуға қарай таңдайды. Сызбалар мен 3D-модельдерді тапсырысты растаған кезде сұрау бойынша жібереміз.
Как читать артикул серии MGG и какое усилие даёт каждый диаметр?
Артикул MGG-40-101~200 читается так: Ø40 — диаметр поршня в миллиметрах, 101~200 — диапазон хода от 101 до 200 мм. В серии шесть диаметров (20, 25, 32, 40, 50 и 63 мм) и пять диапазонов хода: 0~100, 101~200, 201~300, 301~400 и 401~500 мм — на каждый диаметр по одной позиции в диапазоне. Усилие толкания при рабочем давлении 0,6 МПа: Ø20 мм — 188 Н; Ø25 мм — 295 Н; Ø32 мм — 483 Н; Ø40 мм — 754 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н; усилие тяги меньше на площадь штока. Направляющие воспринимают боковую нагрузку, поэтому диаметр выбирают по осевому усилию, а диапазон хода — по перемещению нагрузки. Цена серии — от 101 400 ₸.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — SMC MGGMB20TF-100 — отличие: ход 100 мм укажите при заказе (наш артикул — диапазон 0~100 мм); резьба портов G (совпадают присоединительные и установочные размеры, серия MGG).
Как расшифровать артикул MGG?
MGG артикулын қалай ажыратып оқуға болады?
Формат: MGG-{диаметр}-{ход}
Формат: MGG-{диаметр}-{жүріс}
- MGG — серия
- Диаметр: 20 / 25 / 32 / 40 / 50 / 63
- Ход: 0~100 / 101~200 / 201~300 / 301~400 / 401~500
- MGG — серия
- Диаметр: 20 / 25 / 32 / 40 / 50 / 63
- Жүріс: 0~100 / 101~200 / 201~300 / 301~400 / 401~500
Пример: MGG-20-0~100
Мысал: MGG-20-0~100
MGG бағыттауыштары бар пневмоцилиндрі, Ø 20–63 мм.
WAALPC MGG бағыттауыштары бар пневмоцилиндрі — кіріктірілген бағыттауыштары бар, бүйірлік жүктемелерді қабылдайды және штоктың бұрылып кетуінен қорғалған. Типоөлшемі Ø 20–63 мм. Жұмыс қысымы зауыт каталогы бойынша 0,8 МПа-ға дейін, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан.
Кіріктірілген бағыттауыштары бар пневмоцилиндрлер сериясы: штокты бұрылып кетуден қорғайды және бүйірлік жүктемелерді қабылдайды, сыртқы сызықтық тіректердің қажеттілігін жояды.
Құрылымы және жұмыс принципі
Құрылым екі жақты әсер ететін негізгі цилиндрден және сырғанау тіректері немесе шарлы төлкелері бар екі параллель бағыттаушы штангадан тұрады. Шток осьтік және моменттік жүктемелерді қабылдайтын қозғалмалы кареткамен қатаң байланысқан, бұл штоктың бұрылып кетуін болдырмайды. Жүріс соңындағы соққыны басу үшін серпімді демпферлеуі бар және реттелетін PPV пневможастығы бар орындалулар бар. Кареткада жүктемені орнатуға арналған бұрандалы тесіктер бар. Поршень профильдің бойлық ойығына орнатылатын түйіспесіз орын датчиктеріне арналған магниттік сақинамен жабдықталған.
Поршень Ø: 20–63 мм
Ең жоғары жұмыс қысымы: зауыт каталогы бойынша 0,8 МПа-ға дейін
Жұмыс ортасы: тазартылған сығылған ауа
Корпус материалы: анодталған алюминий қорытпасы
Демпферлеу: серпімді / реттелетін (PPV)
Штокты бұрылмай бір мезгілде шығару және бүйірлік жүктемелерге төзімділік қажет болатын роботтандырылған модульдерде, құрастыру үстелдерінде, қаптау желілерінде қолданылады. Кіріктірілген бағыттауыштар сыртқы сызықтық мойынтіректердің қажеттілігін жояды және атқарушы механизмді монтаждауды жеңілдетеді. Бөлшектерді станокқа беруге, дәнекерлеу кезінде дайындамаларды қысуға, бұйымдарды пресс-қалыптан итеріп шығаруға жарамды. Бұрандалы тесіктері бар каретка құралды немесе қармауышты тікелей цилиндрге орнатуға мүмкіндік береді.
MGG сериясы типтік қосылу өлшемдерімен шығарылады — қолданыстағы жабдық құрамындағы импорттық компоненттердің үйлесімді аналогы.
Цилиндр қосылу арматурасынсыз және орын датчиктерінсіз жеткізіледі — фитингтер, кронштейндер, геркондық датчиктер бөлек тапсырылады.
WAALPC MGG сериясының габариттік, монтаждық және қосылу өлшемдері: Ø20–63 мм. MGG сызбасы әр типоөлшемнің корпус ұзындығын, отырғызу және қосылу өлшемдерін береді.
MGG нөміріңіз жоқ па? Оны таңдауға жіберіңіз.
Бөлімдер MGG сериясы үшін іріктелген.
