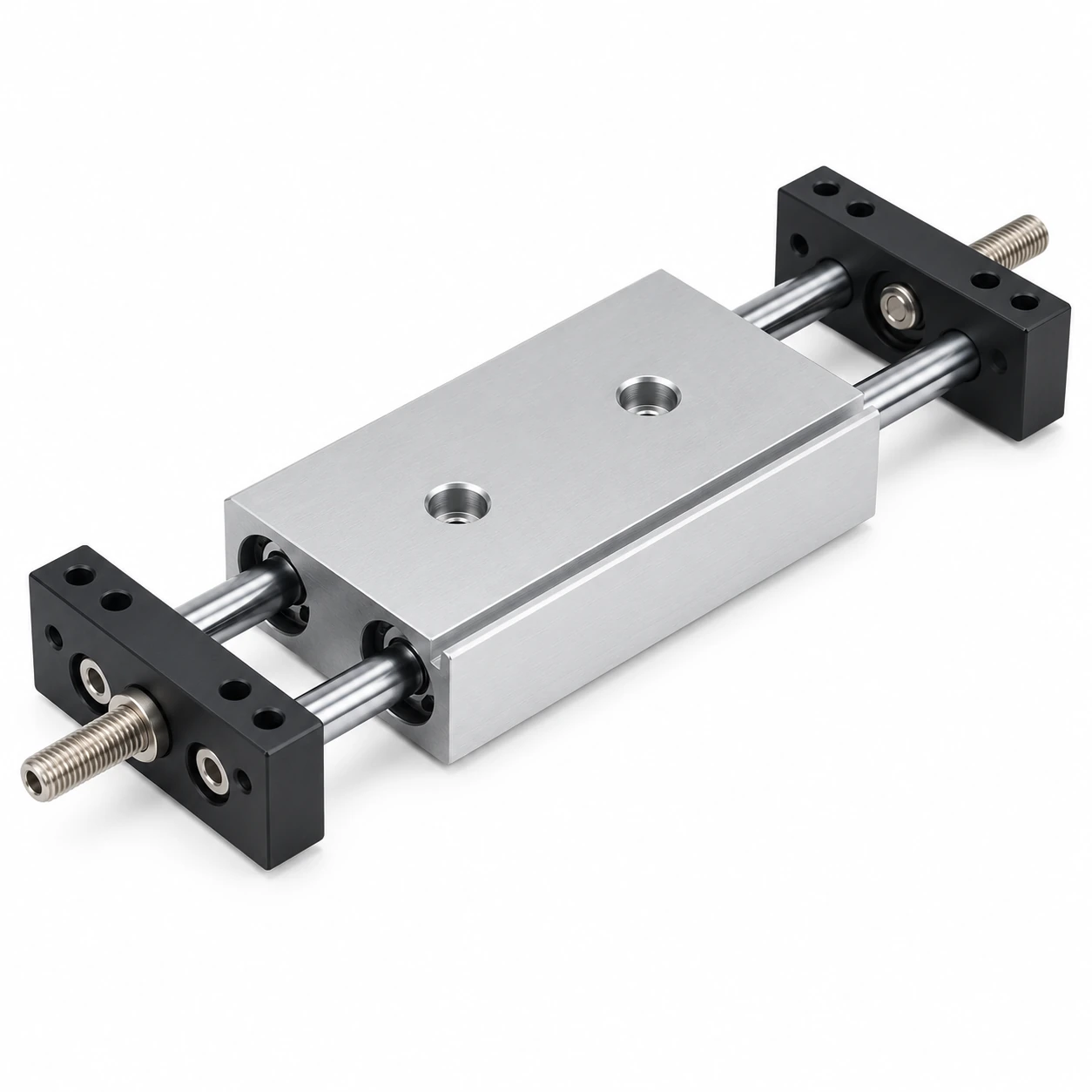

STMB-20-300 пневмоцилиндр Ø20 ход 300

78 180 ₸ с НДС · склад в Алматы · доставка по Казахстану

STMB-20-300: Ø20 мм, ход 300 мм, теоретически 188 Н при 6 бар. Цена и наличие — по складу в Алматы.

Какие технические данные у STMB-20-300?

Диаметр поршня	20 мм
Ход	300 мм
Площадь поршня	3,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	188 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,094 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Рабочая температура	H = −10…150 °C (стандарт = −10…80 °C)
Рабочая среда	Сжатый воздух (фильтрованный)
Артикул	STMB-20-300
Серия	STMB, 40 исполнений в карточке
Цена	78 180 ₸; в серии цены от 24 780 до 104 520 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 40

Как расшифровать обозначение STMB-20-300?

Обозначение STMB-20-300 состоит из 3 частей, разделённых дефисом. STMB — серия («пневмоцилиндр с двумя штоками STMB — Ø10–25 мм, ход 25–300 мм»). 20 — диаметр поршня в миллиметрах. 300 — ход в миллиметрах. Соседние обозначения того же ряда: STMB-20-250, STMB-20-200, STMB-20-175, STMB-20-150, STMB-20-125. В карточке серии STMB 40 исполнений с ценой от 24 780 до 104 520 ₸; STMB-20-300 по цене снизу — 37-й.

Какое усилие развивает STMB-20-300 при разном давлении?

Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у STMB-20-300 за один двойной ход?

Ø20 мм, ход 300 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 173 см³, при 6 бар (изб.) это около 1,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

Какое место занимает STMB-20-300 в ряду серии STMB?

В карточке серии STMB в реестре 40 исполнений с ценой от 24 780 до 104 520 ₸. Диаметры поршня: от 16 до 25 мм, всего 4; STMB-20-300 — 3-й по возрастанию, ближайшие: 10 и 25 мм. При Ø20 мм ходов в серии от 25 до 300 мм, всего 10; ход 300 мм — 10-й по возрастанию, ближайшие: 250 мм. По цене STMB-20-300 — 37-й снизу из 40 исполнений (78 180 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.

Чем STMB-20-300 отличается от ближайших исполнений в ряду?

STMB-20-300 (Ø20 мм, ход 300 мм) стоит 78 180 ₸. В ряду серии STMB перед ним стоит STMB-20-250 (Ø20 мм, ход 250 мм) — 69 000 ₸, дешевле на 9 180 ₸. После него — STMB-25-25 (Ø25 мм, ход 25 мм) — 35 640 ₸, дешевле на 42 540 ₸. Ещё раньше — STMB-20-200 (Ø20 мм, ход 200 мм) — 60 240 ₸, дешевле на 17 940 ₸. Следом — STMB-25-50 (Ø25 мм, ход 50 мм) — 40 500 ₸, дешевле на 37 680 ₸. Три шага назад — STMB-20-175 (Ø20 мм, ход 175 мм) — 55 320 ₸, дешевле на 22 860 ₸. Три шага вперёд — STMB-25-75 (Ø25 мм, ход 75 мм) — 45 780 ₸, дешевле на 32 400 ₸. Дальше по ряду: STMB-20-100 — 40 860 ₸ (на 6 шага раньше); STMB-20-125 — 45 060 ₸ (на 5 шага раньше); STMB-20-150 — 49 500 ₸ (на 4 шага раньше); STMB-25-100 — 50 760 ₸ (на 4 шага позже); STMB-25-125 — 55 800 ₸ (на 5 шага позже); STMB-25-150 — 60 840 ₸ (на 6 шага позже). Дешевле него в ряду — 36 из 40 исполнений, одинаковой цены ни у кого нет; позиция в порядке размеров — 30-я из 40.

Какие ещё товары из категории «Двухштоковые цилиндры STMB» есть в каталоге?

Кроме серии STMB в категории «Двухштоковые цилиндры STMB» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.

Пневмоцилиндр с двумя штоками CXSWПневмоцилиндр компактный DPDM многопозиционного монтажаПневмоцилиндр с двумя штоками CXSJMПневмоцилиндр с двумя штоками DPZПневмоцилиндр с двумя штоками CXSMПневмоцилиндр с двумя штоками STW

Семейства: SNS STMB · WAALPC STMB · все совместимые аналоги

Какая цена STMB-20-300 и сколько идёт поставка?

STMB-20-300 — 78 180 ₸ за штуку; в серии STMB цены от 24 780 до 104 520 ₸, на складе 0 из 40 исполнений. Поставка 3–5 недель. Рядом по серии: STMB-20-250 — 69 000 ₸; STMB-20-200 — 60 240 ₸; STMB-20-175 — 55 320 ₸; STMB-20-150 — 49 500 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем STMB-20-300 отличается от соседних размеров?

STMB-20-250: ход 250 мм вместо 300 мм, цена 69 000 ₸, дешевле на 9 180 ₸. STMB-20-200: ход 200 мм вместо 300 мм, цена 60 240 ₸, дешевле на 17 940 ₸. STMB-20-175: ход 175 мм вместо 300 мм, цена 55 320 ₸, дешевле на 22 860 ₸. STMB-20-150: ход 150 мм вместо 300 мм, цена 49 500 ₸, дешевле на 28 680 ₸. Разброс цен среди этих соседей: от 49 500 до 69 000 ₸ при вашем 78 180 ₸.

Какие ещё размеры STMB есть?

Ближайшие 8 типоразмеров — STMB-20-250, STMB-20-200, STMB-20-175, STMB-20-150, STMB-20-125; цены соседей от 32 400 до 69 000 ₸, ваш артикул — 78 180 ₸.

STMB-20-250 — 69 000 ₸STMB-20-200 — 60 240 ₸STMB-20-175 — 55 320 ₸STMB-20-150 — 49 500 ₸STMB-20-125 — 45 060 ₸STMB-20-100 — 40 860 ₸STMB-20-75 — 36 420 ₸STMB-20-50 — 32 400 ₸

Тот же Ø, другой ход: STMB-20-25
