Пневмоцилиндр с направляющими TB

Name: Пневмоцилиндр с направляющими TB
Brand: WAALPC
SKU: TB-10-10
Availability: InStock

Пневмоцилиндр с направляющими TB, Ø 10–40 мм, ход 10–200 мм. поставка 2–4 недели.

Артикулы серии: TB-10-10, TB-10-20, TB-10-25 (всего 98 модификаций)

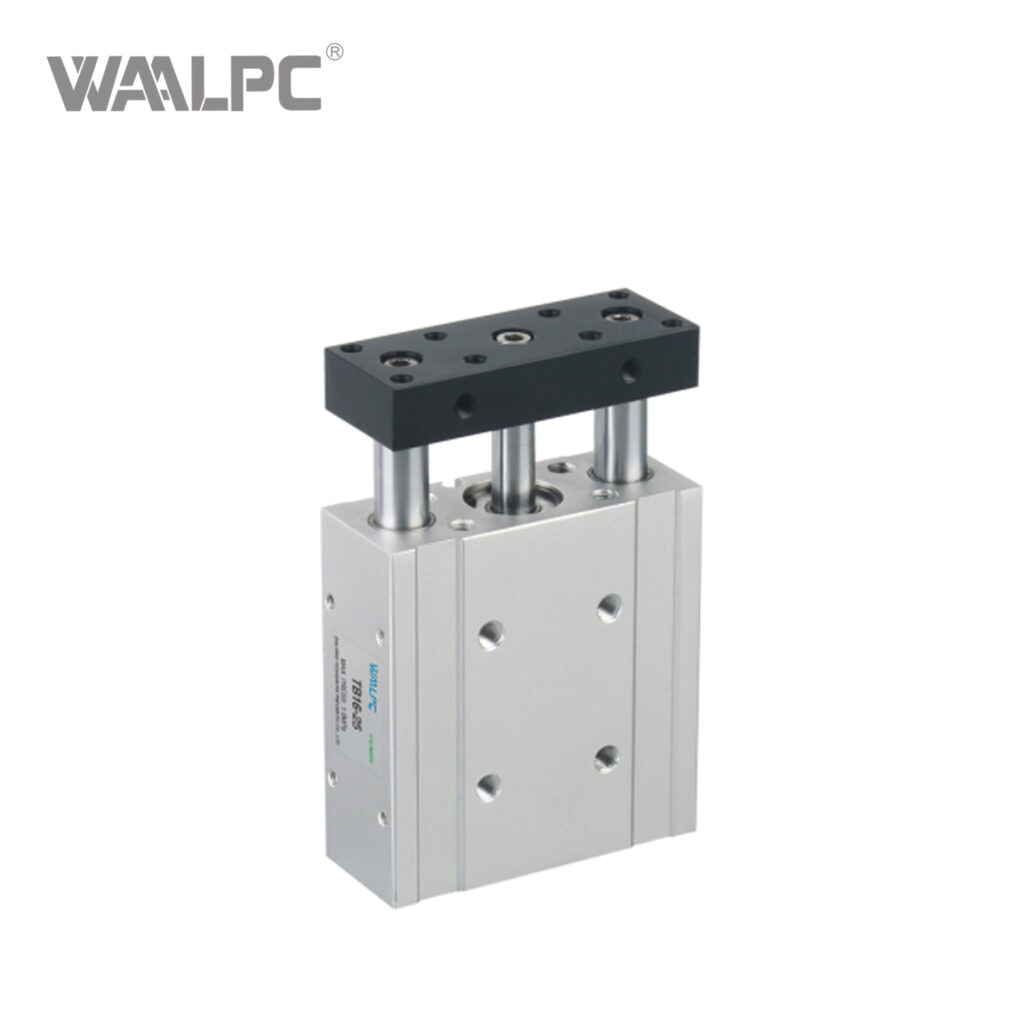

Пневмоцилиндр с направляющими TB WAALPC TB-10-10

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

10–40

Длина хода

10-200 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: TB-10-10

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Чертёж

Документы

Аксессуары

Пневмоцилиндр с направляющими WAALPC TB — Ø10–40 мм, ход 10–200 мм — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока.

Конструкция и принцип работы

Серия WAALPC TB построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.

Технические характеристики

Диаметр поршня: Ø 10–40 мм
Ход: 10–200 мм
Максимальное рабочее давление: 1,0 МПа (10 бар)
Диапазон температур: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое или регулируемое (PPV)
Количество типоразмеров в серии: 98 модификаций

Применение

Серия WAALPC TB применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 10–40 мм покрывает большинство задач малой и средней мощности, а ход 10–200 мм позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость

Аналог по бренду не подтверждён.

Поставка и комплектация

Серия WAALPC TB поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры и усилия у серии TB?

Ряд включает диаметры 10, 12, 16, 20, 25, 32, 40 мм и ходы от 10 до 200 мм — всего 98 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø16 мм — 121 Н; Ø25 мм — 295 Н; Ø40 мм — 754 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с документами о ввозе и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — WAALPC TB-10-10 (совпадают присоединительные и установочные размеры, серия TB).

Как расшифровать артикул TB?

Формат: TB-{типоразмер}-{ход}

TB — серия
Типоразмер: 10 / 12 / 16 / 20 / 25 / 32 / 40
Ход: 10 / 20 / 25 / 30 / 40 / 50 / 60 / 75 / 80 / 100 / 125 / 150

Пример: TB-10-10

Категории: Тонкие цилиндры с направляющими TB

Цены по типоразмерам — TBпоставка 2–4 недели

Цена базового исполнения, ₸. В серии 98 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø10 Ø12 Ø16 Ø20 Ø25 Ø32 Ø40

Ø, мм	10	20	25	30	40	50	60	75	80	100	125	150	175	200
ход →	ход штока, мм
10	28 740	28 740	28 740	31 440	31 440	31 440	35 400	35 400	39 780	39 780	53 100	66 420	79 620	97 320
12	28 740	28 740	28 740	31 440	31 440	31 440	35 400	35 400	39 780	39 780	53 100	66 420	79 620	97 320
16	31 020	31 020	31 020	35 400	35 400	35 400	39 780	39 780	44 280	44 280	53 100	66 420	79 620	97 320
20	37 680	37 680	37 680	42 060	42 060	42 060	48 720	48 720	55 380	55 380	64 140	73 080	84 120	103 500
25	44 280	44 280	44 280	53 100	53 100	53 100	64 140	64 140	75 180	75 180	86 220	97 320	113 220	127 860
32	61 560	61 560	61 560	66 420	66 420	66 420	76 560	76 560	83 640	83 640	98 640	120 780	138 000	162 360
40	73 860	73 860	73 860	83 640	83 640	83 640	98 640	100 800	115 020	115 020	132 720	150 420	172 500	199 020

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии TB?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø10 × 10 мм — от 4 082 ₸Ø10 × 20 мм — от 4 082 ₸Ø10 × 25 мм — от 4 082 ₸Ø10 × 30 мм — от 4 467 ₸Ø10 × 40 мм — от 4 467 ₸Ø10 × 50 мм — от 4 467 ₸Ø10 × 60 мм — от 5 026 ₸Ø10 × 75 мм — от 5 026 ₸Ø10 × 80 мм — от 5 651 ₸Ø10 × 100 мм — от 5 651 ₸Ø10 × 125 мм — от 7 539 ₸Ø10 × 150 мм — от 9 428 ₸Ø10 × 175 мм — от 11 302 ₸Ø10 × 200 мм — от 13 814 ₸Ø12 × 10 мм — от 4 082 ₸Ø12 × 20 мм — от 4 082 ₸Ø12 × 25 мм — от 4 082 ₸Ø12 × 30 мм — от 4 467 ₸Ø12 × 40 мм — от 4 467 ₸Ø12 × 50 мм — от 4 467 ₸Ø12 × 60 мм — от 5 026 ₸Ø12 × 75 мм — от 5 026 ₸Ø12 × 80 мм — от 5 651 ₸Ø12 × 100 мм — от 5 651 ₸Ø12 × 125 мм — от 7 539 ₸Ø12 × 150 мм — от 9 428 ₸Ø12 × 175 мм — от 11 302 ₸Ø12 × 200 мм — от 13 814 ₸Ø16 × 10 мм — от 4 402 ₸Ø16 × 20 мм — от 4 402 ₸Ø16 × 25 мм — от 4 402 ₸Ø16 × 30 мм — от 5 026 ₸Ø16 × 40 мм — от 5 026 ₸Ø16 × 50 мм — от 5 026 ₸Ø16 × 60 мм — от 5 651 ₸Ø16 × 75 мм — от 5 651 ₸Ø16 × 80 мм — от 6 290 ₸Ø16 × 100 мм — от 6 290 ₸Ø16 × 125 мм — от 7 539 ₸Ø16 × 150 мм — от 9 428 ₸Ø16 × 175 мм — от 11 302 ₸Ø16 × 200 мм — от 13 814 ₸Ø20 × 10 мм — от 5 348 ₸Ø20 × 20 мм — от 5 348 ₸Ø20 × 25 мм — от 5 348 ₸Ø20 × 30 мм — от 5 971 ₸Ø20 × 40 мм — от 5 971 ₸Ø20 × 50 мм — от 5 971 ₸Ø20 × 60 мм — от 6 916 ₸Ø20 × 75 мм — от 6 916 ₸Ø20 × 80 мм — от 7 859 ₸Ø20 × 100 мм — от 7 859 ₸Ø20 × 125 мм — от 9 108 ₸Ø20 × 150 мм — от 10 373 ₸Ø20 × 175 мм — от 11 942 ₸Ø20 × 200 мм — от 14 695 ₸Ø25 × 10 мм — от 6 290 ₸Ø25 × 20 мм — от 6 290 ₸Ø25 × 25 мм — от 6 290 ₸Ø25 × 30 мм — от 7 539 ₸Ø25 × 40 мм — от 7 539 ₸Ø25 × 50 мм — от 7 539 ₸Ø25 × 60 мм — от 9 108 ₸Ø25 × 75 мм — от 9 108 ₸Ø25 × 80 мм — от 10 677 ₸Ø25 × 100 мм — от 10 677 ₸Ø25 × 125 мм — от 12 245 ₸Ø25 × 150 мм — от 13 814 ₸Ø25 × 175 мм — от 16 072 ₸Ø25 × 200 мм — от 18 154 ₸Ø32 × 10 мм — от 8 740 ₸Ø32 × 20 мм — от 8 740 ₸Ø32 × 25 мм — от 8 740 ₸Ø32 × 30 мм — от 9 428 ₸Ø32 × 40 мм — от 9 428 ₸Ø32 × 50 мм — от 9 428 ₸Ø32 × 60 мм — от 10 870 ₸Ø32 × 75 мм — от 10 870 ₸Ø32 × 80 мм — от 11 877 ₸Ø32 × 100 мм — от 11 877 ₸Ø32 × 125 мм — от 14 007 ₸Ø32 × 150 мм — от 17 144 ₸Ø32 × 175 мм — от 19 594 ₸Ø32 × 200 мм — от 23 051 ₸Ø40 × 10 мм — от 10 486 ₸Ø40 × 20 мм — от 10 486 ₸Ø40 × 25 мм — от 10 486 ₸Ø40 × 30 мм — от 11 877 ₸Ø40 × 40 мм — от 11 877 ₸Ø40 × 50 мм — от 11 877 ₸Ø40 × 60 мм — от 14 007 ₸Ø40 × 75 мм — от 14 311 ₸Ø40 × 80 мм — от 16 328 ₸Ø40 × 100 мм — от 16 328 ₸Ø40 × 125 мм — от 18 842 ₸Ø40 × 150 мм — от 21 356 ₸Ø40 × 175 мм — от 24 493 ₸Ø40 × 200 мм — от 28 253 ₸

Что покупают вместе с TB?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про TB?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр с направляющими TB
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
