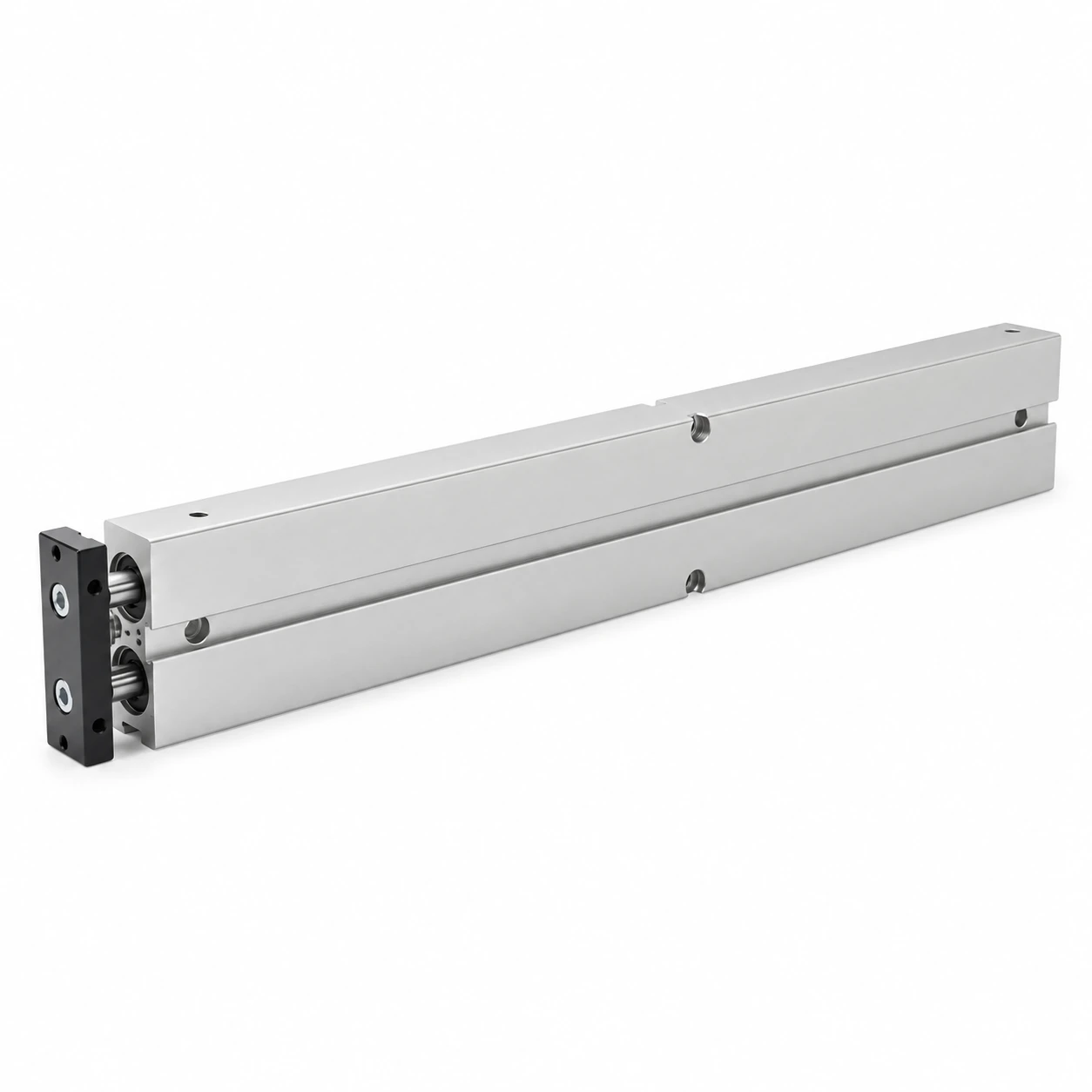

TN-50-250 пневмоцилиндр Ø50 ход 250

216 600 ₸ с НДС · склад в Алматы · доставка по Казахстану

TN-50-250: Ø50 мм, ход 250 мм, теоретически 1 178 Н при 6 бар. Цена и наличие — по складу в Алматы.

Какие технические данные у TN-50-250?

Диаметр поршня	50 мм
Ход	250 мм
Площадь поршня	19,6 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	1 178 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,491 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Рабочая температура	H = 0…150 °C (стандарт = −5…80 °C)
Рабочая среда	очищенный сжатый воздух
Артикул	TN-50-250
Серия	TN, 112 исполнений в карточке
Цена	216 600 ₸; в серии цены от 7 980 до 240 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 112

Как расшифровать обозначение TN-50-250?

Обозначение TN-50-250 состоит из 3 частей, разделённых дефисом. TN — серия («пневмоцилиндр с двумя штоками TN — Ø10–50 мм, ход 10–300 мм»). 50 — диаметр поршня в миллиметрах. 250 — ход в миллиметрах. Соседние обозначения того же ряда: TN-50-200, TN-50-300, TN-50-175, TN-50-150, TN-50-125. В карточке серии TN 112 исполнений с ценой от 7 980 до 240 480 ₸; TN-50-250 по цене снизу — 111-й.

Какое усилие развивает TN-50-250 при разном давлении?

Ø50 мм, F = P·π·D²/4: 4 бар — 785 Н; 5 бар — 982 Н; 6 бар — 1 178 Н; 7 бар — 1 374 Н. Площадь поршня 19,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у TN-50-250 за один двойной ход?

Ø50 мм, ход 250 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 903 см³, при 6 бар (изб.) это около 6,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

Какое место занимает TN-50-250 в ряду серии TN?

В карточке серии TN в реестре 112 исполнений с ценой от 7 980 до 240 480 ₸. Диаметры поршня: от 10 до 50 мм, всего 7; TN-50-250 — 7-й по возрастанию, ближайшие: 40 мм. При Ø50 мм ходов в серии от 10 до 300 мм, всего 16; ход 250 мм — 15-й по возрастанию, ближайшие: 200 и 300 мм. По цене TN-50-250 — 111-й снизу из 112 исполнений (216 600 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.

Чем TN-50-250 отличается от ближайших исполнений в ряду?

TN-50-250 (Ø50 мм, ход 250 мм) стоит 216 600 ₸. В ряду серии TN перед ним стоит TN-50-200 (Ø50 мм, ход 200 мм) — 191 880 ₸, дешевле на 24 720 ₸. После него — TN-50-300 (Ø50 мм, ход 300 мм) — 240 480 ₸, дороже на 23 880 ₸. Ещё раньше — TN-50-175 (Ø50 мм, ход 175 мм) — 179 940 ₸, дешевле на 36 660 ₸. Три шага назад — TN-50-150 (Ø50 мм, ход 150 мм) — 168 000 ₸, дешевле на 48 600 ₸. Дальше по ряду: TN-50-90 — 137 880 ₸ (на 6 шага раньше); TN-50-100 — 142 740 ₸ (на 5 шага раньше); TN-50-125 — 156 060 ₸ (на 4 шага раньше). Дешевле него в ряду — 104 из 106 исполнений, одинаковой цены ни у кого нет; позиция в порядке размеров — 105-я из 106.

Какие принадлежности есть к TN-50-250?

К серии TN в каталоге есть отдельные карточки (ремкомплекты) — у каждой свои артикулы и цены, позиции кладутся в одну корзину с TN-50-250.

Ремкомплект (уплотнения) пневмоцилиндра TN

Какие ещё товары из категории «Двухштоковые цилиндры TN (AirTAC-формат)» есть в каталоге?

Кроме серии TN в категории «Двухштоковые цилиндры TN (AirTAC-формат)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.

Пневмоцилиндр с двумя штоками STMBПневмоцилиндр компактный DPDM многопозиционного монтажаПневмоцилиндр с двумя штоками CXSWПневмоцилиндр с двумя штоками STWПневмоцилиндр с двумя штоками CXSMПневмоцилиндр с двумя штоками DPZ

Семейства: CHELIC TN · AirTAC TN · SNS TN · XCPC TN · все совместимые аналоги

Какая цена TN-50-250 и сколько идёт поставка?

TN-50-250 — 216 600 ₸ за штуку; в серии TN цены от 7 980 до 240 480 ₸, на складе 0 из 112 исполнений. Поставка 3–5 недель. Рядом по серии: TN-50-200 — 191 880 ₸; TN-50-300 — 240 480 ₸; TN-50-175 — 179 940 ₸; TN-50-150 — 168 000 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем TN-50-250 отличается от соседних размеров?

TN-50-200: ход 200 мм вместо 250 мм, цена 191 880 ₸, дешевле на 24 720 ₸. TN-50-300: ход 300 мм вместо 250 мм, цена 240 480 ₸, дороже на 23 880 ₸. TN-50-175: ход 175 мм вместо 250 мм, цена 179 940 ₸, дешевле на 36 660 ₸. TN-50-150: ход 150 мм вместо 250 мм, цена 168 000 ₸, дешевле на 48 600 ₸. Разброс цен среди этих соседей: от 168 000 до 240 480 ₸ при вашем 216 600 ₸.

Какие ещё размеры TN есть?

Ближайшие 8 типоразмеров — TN-50-200, TN-50-300, TN-50-175, TN-50-150, TN-50-125; цены соседей от 133 500 до 240 480 ₸, ваш артикул — 216 600 ₸.

TN-50-200 — 191 880 ₸TN-50-300 — 240 480 ₸TN-50-175 — 179 940 ₸TN-50-150 — 168 000 ₸TN-50-125 — 156 060 ₸TN-50-100 — 142 740 ₸TN-50-90 — 137 880 ₸TN-50-80 — 133 500 ₸

Тот же Ø, другой ход: TN-50-50

Тот же ход, другой Ø: TN-32-250TN-25-250TN-20-250TN-16-250
