Пневмозахват MHC2
MHC2 пневматикалық қармауышы — WAALPC
Бұл бетте WAALPC MHC2 пневматикалық қармауышы көрсетілген: қоршаған орта температурасы −20…+80 °C; жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан жасалған.
Жабдығыңыздағы артикулды кестедегі өлшем кодтарымен тексеріңіз: MHC2 — үйлесімді аналог.

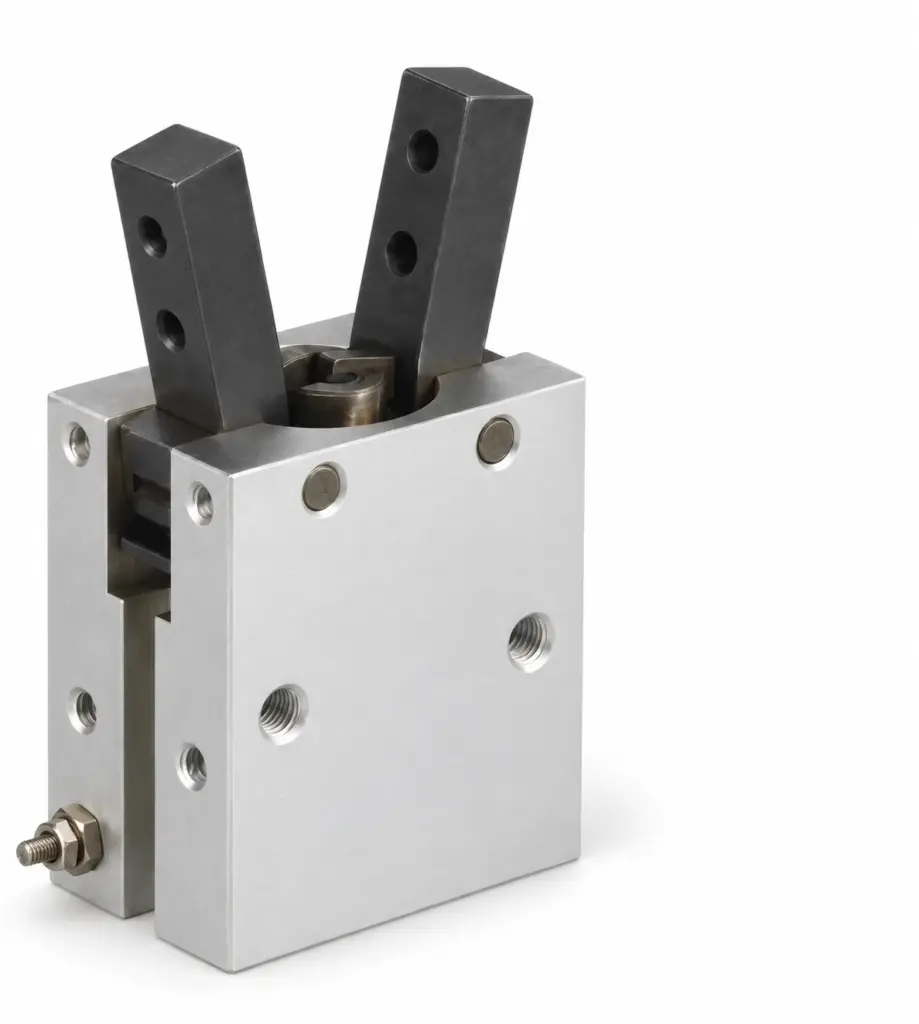

Пневмозахват MHC2, Ø 10–25 мм. Совместимый аналог SMC.
Артикул: MHC2-20
Какой наш артикул соответствует коду SMC серии MHC2?
| SMC MHC2-10D | → MHC2-10 | 13 560 ₸ |
| SMC MHC2-20D | → MHC2-20 | 20 520 ₸ |
| SMC MHC2-25D | → MHC2-25 | 24 300 ₸ |
Это совместимый аналог. Кодов SMC в ряду: 4; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.
+7 707 540-71-38 · WhatsApp на всех номерах ·
Серия деректері бойынша MHC2 — пневматикалық қармауыш: қоршаған орта температурасы −20…+80 °C; жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан жасалған.
Өлшем кодтары — 10, 16, 20, 25; мәндер код түрінде беріледі.
Кестеден позицияны өлшем кодтары арқылы таңдаңыз; өзге параметр деректерде көрсетілмеген.
Пневмозахват WAALPC MHC2 — пневматический захват для удержания и переноса деталей. Типоразмер Ø 6–32 мм. Температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой подбором импортных аналогов.
Конструкция и принцип работы
Серия WAALPC MHC2 выполнена в формате углового двухпальцевого механизма с распашным открытием. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — самоцентрирование, простой монтаж, низкий вес. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.
Технические данные
- Ø поршня: 6–32 мм
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип: пневматический
- Материал корпуса: анодированный алюминиевый сплав
- Аналог: SMC
- Артикул: MHC2-Ø (диаметр в мм)
Чем отличается серия MHC2?
Угловой (+30°…−10°), двойной поршень; двустороннего или одностороннего действия. По каталогу SMC MHC2: угол губок +30…−10° у всех Ø (6 · 10 · 16 · 20 · 25 мм). Усилие захвата (момент, 0,5 МПа: Ø6 0,038 Н·м · Ø10 0,10 · Ø16 0,39 · Ø20 0,70 · Ø25 1,36 (у одностороннего меньше)). Присоединение M3 (Ø6).
Чем отличается от MHZL2: угловой, губки поворачиваются, а не сдвигаются.
Числа приведены по каталогу производителя (SMC MHC2); наш артикул WAALPC — совместимый аналог.
Артикулы и цены
Применение
Типовые задачи для серии WAALPC MHC2: захват круглых и плоских заготовок, погрузка и разгрузка станков, перенос деталей. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали и максимальную скорость движения.
Поставка и комплектация
В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями SMC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки.
Совместимость с импортными аналогами
Совместимый аналог — Pneumax 6301.10.D; SMC MHC2-10D; SNS MHC2-10D; Univer GR03F010 (совпадают присоединительные и установочные размеры, серия MHC).
Как расшифровать артикул MHC2?
Формат: {модификация}
- MHC2 — серия
- Модификация: MHC2-10 / MHC2-16 / MHC2-20 / MHC2-25
Пример: MHC2-10
WAALPC MHC2 пневматикалық қармауышы — бөлшектерді ұстап тұруға және тасымалдауға арналған. Температурасы −20…+80 °C, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан жасалған.
Жұмыс ортасы: тазартылған сығылған ауа; корпус материалы: анодталған алюминий қорытпасы.
