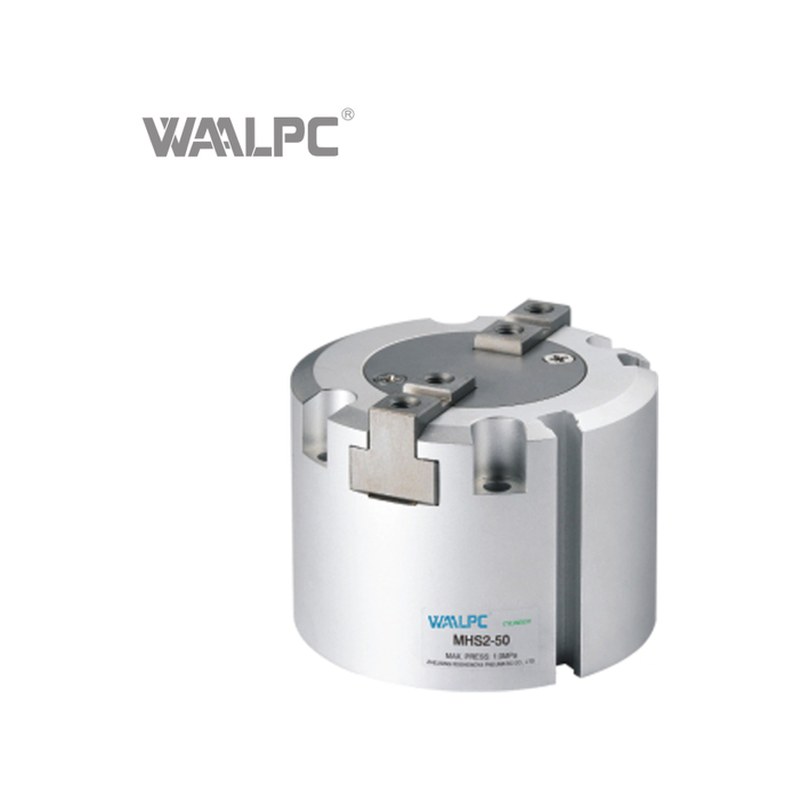

Пневмозахват (гриппер) MHS3

Пневмозахват (гриппер) WAALPC MHS3 — пневматический захват для удержания и переноса деталей. Типоразмер Ø 16–125 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MHS3, совместим по присоединительным и габаритным размерам.

Серия пневмозахватов с тремя кулачками: центрирующий захват для удержания цилиндрических и полигональных заготовок с автоматическим центрированием детали относительно оси. Совместимый аналог SMC MHS3 по присоединительным и габаритным размерам.

Конструкция и принцип работы

Три кулачка перемещаются синхронно к центру (или от центра при обратном действии) через спиральную канавку — конструкция, аналогичная токарному патрону. Самоцентрирование заготовки обеспечивается одновременным движением всех кулачков. Захват подходит для деталей с круглым, шестигранным, треугольным сечением. Кулачки имеют резьбовые отверстия для установки сменных губок под форму удерживаемой детали. Серия рассчитана на сборочные операции с центрированием.

Технические данные

• Ø поршня: 16–125 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип: пневматический
• Материал корпуса: анодированный алюминиевый сплав

Применение

Применяются для захвата цилиндрических, шестигранных, полигональных деталей: фитингов, заглушек, валов, заготовок при токарной обработке. Три кулачка автоматически центрируют деталь относительно оси цилиндра, что важно при последующих операциях механической обработки. Подходят для подачи деталей на станок, при сборке резьбовых соединений, при работе с трубами и втулками. Сменные губки позволяют адаптировать захват под форму детали.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия MHS3 выпускается с типовыми присоединительными размерами — совместимый аналог импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников.

Какие исполнения входят в серию MHS3?

В серии 9 исполнений. Обозначения ряда: MHS3-125, MHS3-16, MHS3-20, MHS3-25, MHS3-32, MHS3-40, MHS3-50, MHS3-63 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение MHS3?

Захват подбирают по трём параметрам: усилию на губках, ходу губок и типу движения — параллельному или угловому. На усилие влияют диаметр поршня и плечо приложения силы: чем дальше от губки закреплена оснастка, тем ниже полезное усилие. Размер детали, которую можно взять, ограничен ходом губок.

Что входит в комплект?

В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC MHS3 (совпадают присоединительные и установочные размеры, серия MHS3).

Как расшифровать артикул MHS3?

Формат: {модификация}

• MHS3 — серия
• Модификация: MHS3-16 / MHS3-20 / MHS3-25 / MHS3-32 / MHS3-40 / MHS3-50 / MHS3-63 / MHS3-80 / MHS3-100 / MHS3-125

Пример: MHS3-16
