SMC MHS3: трёхпальцевый захват, расшифровка кода и совместимый аналог

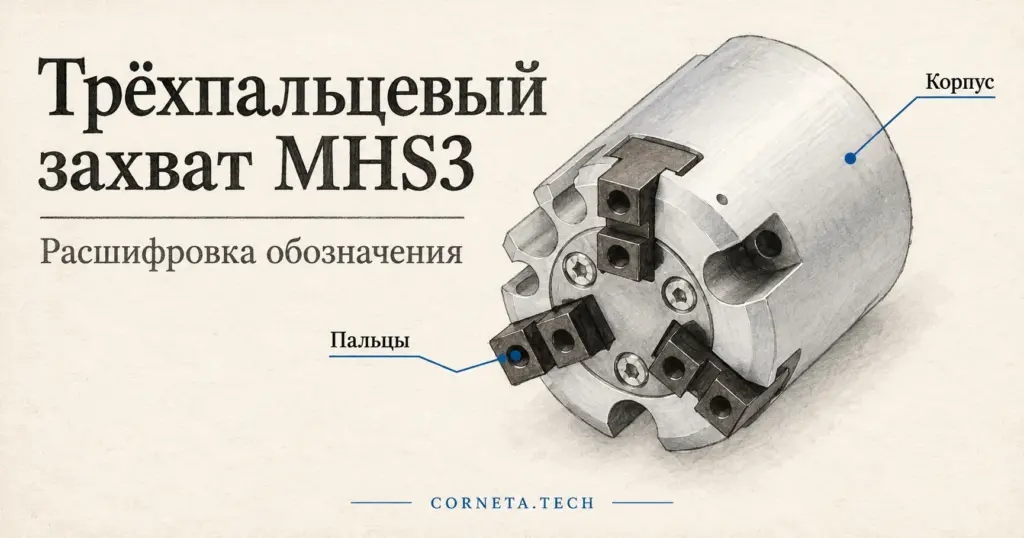

Краткий ответ: SMC MHS3 — параллельный пневматический захват с тремя пальцами: пальцы сходятся к центру и зажимают круглую деталь. В коде MHS3-32D: MHS — серия, 3 — три пальца, 32 — диаметр поршня в мм, D — двустороннее действие. Наш совместимый аналог — захват MHS3-32 WAALPC, от 42 000 ₸; такие же пары есть для Mindman MCHG2 и Pneumax 6312.

Как читается код SMC MHS3-32D?

По каталогу SMC (Series MHS3, How to Order) код собирается из серии, числа пальцев, диаметра, действия и, по желанию, датчика: MHS3-32D — серия MHS, три пальца, диаметр 32 мм, двустороннее действие; MHS3-20D-M9N — тот же захват диаметром 20 мм с датчиком M9N (если датчик M9N указан, а суффикс количества отсутствует, поставляются два датчика). Ряд диаметров у SMC: 16, 20, 25, 32, 40, 50, 63, 80, 100 и 125 мм. У оригинала SMC MHS3 магнит встроен, без датчика в обозначении ничего добавлять не нужно.

Наш артикул короче: MHS3-диаметр, без буквы D, например MHS3-32. Поэтому коды SMC MHS3-32D и MHS3-125D ведут на наши MHS3-32 и MHS3-125.

Какие пары MHS3 есть у WAALPC по полному коду?

В каталоге WAALPC серия MHS3 — захваты диаметром 16–125 мм, цена от 24 300 ₸. Подтверждённые пары по полному коду (для Mindman MCHG2 присоединительные размеры сверены по чертежам каталогов, для Pneumax — по формату кода и габаритам):

Остальные диаметры ряда (20, 25, 40, 63, 100 мм) — по тому же правилу; введите код с шильдика в подбор аналога по коду, и сайт назовёт пару. Позиции идут поставкой (не со склада в Алматы).

Какие характеристики у оригинала SMC MHS3?

Значения ниже — из каталога SMC (Series MHS3, Models and Specifications); это данные оригинала, а не нашей серии. Усилие — эффективное усилие одного пальца при 0,5 МПа и указанной точке захвата L:

Точка захвата L при этих значениях: 20 мм для диаметров 16–25, 30 мм для 32–63 и 50 мм для 80–125. Чем дальше от оси пальцев точка захвата, тем усилие меньше; полные графики по давлению и точке захвата — в каталоге SMC. Рабочая среда — воздух без смазки; давление 0,2–0,6 МПа для диаметров 16–25 и 0,1–0,6 МПа для 32–125; температура от −10 до +60 °C; повторяемость ±0,01 мм; максимальная частота 120 циклов в минуту для 16–25, 60 для 32–63 и 30 для 80–125. Характеристики нашей серии MHS3 сверяйте с карточкой и паспортом: отдельного листа с усилиями WAALPC не публикует.

Что ставят рядом с захватом MHS3?

Захват двустороннего действия: одна полость закрывает пальцы, другая открывает. Им управляет распределитель 5/2 — распределитель 4V, от 4 920 ₸.

Скорость сведения пальцев настраивают дросселями на линиях — дроссель AS, от 1 080 ₸.

Трубку к портам захвата подключают цанговым фитингом — фитинг PC, от 240 ₸.

Пневмолинию к захвату выполняют трубкой — трубка PU, от 90 ₸ за метр.

Выхлоп распределителя закрывают глушителем — глушитель PSL, от 180 ₸.

Какие ошибки чаще всего делают при подборе MHS3?

• Путают число пальцев. MHS3 — три пальца; по цифре в обозначении серии (MHS2, MHS3) различают число пальцев, а значения усилия и массы из таблицы выше относятся только к MHS3.
• Берут усилие из таблицы как общее. Значение в таблице — усилие одного пальца при точке захвата L из каталога; при другой точке захвата оно меньше.
• Берут давление ниже минимума. Для диаметров 16–25 минимальное давление по каталогу SMC — 0,2 МПа.
• Ищут букву D в нашем артикуле. У нас артикул без D: MHS3-32, а не MHS3-32D.

Какие материалы пригодятся ещё?

• Захват MHS3 — каталог
• Пневматический захват: типы, расчёт усилия, аналог MHZ2
• Вакуумная техника в пневматике: эжектор или насос
• Пневмозахваты AirTAC HF: расшифровка кодов

В каталоге также есть: пневмозахват MHSH3, пневмозахват MHSL3.

Какие вопросы чаще всего задают?

Что означает число 3 в MHS3?

Число пальцев: у MHS3 их три.

Что означает буква D в MHS3-32D?

Двустороннее действие: пальцы закрываются и открываются давлением воздуха.

Какие диаметры бывают у MHS3?

По каталогу SMC — 16, 20, 25, 32, 40, 50, 63, 80, 100 и 125 мм; в каталоге WAALPC — тот же ряд.

Сколько стоит захват MHS3?

В каталоге WAALPC MHS3-32 — 42 000 ₸, MHS3-63 — 112 740 ₸; цена зависит от диаметра.
