Пневмозахват MHW
MHW пневматикалық қармауышы — WAALPC
MHW сериясы — WAALPC пневматикалық қармауыштары.
Бұл үйлесімді аналог, сондықтан сатып алмас бұрын жабдығыңыздағы бөлшектің артикулын кестемен салыстырыңыз.

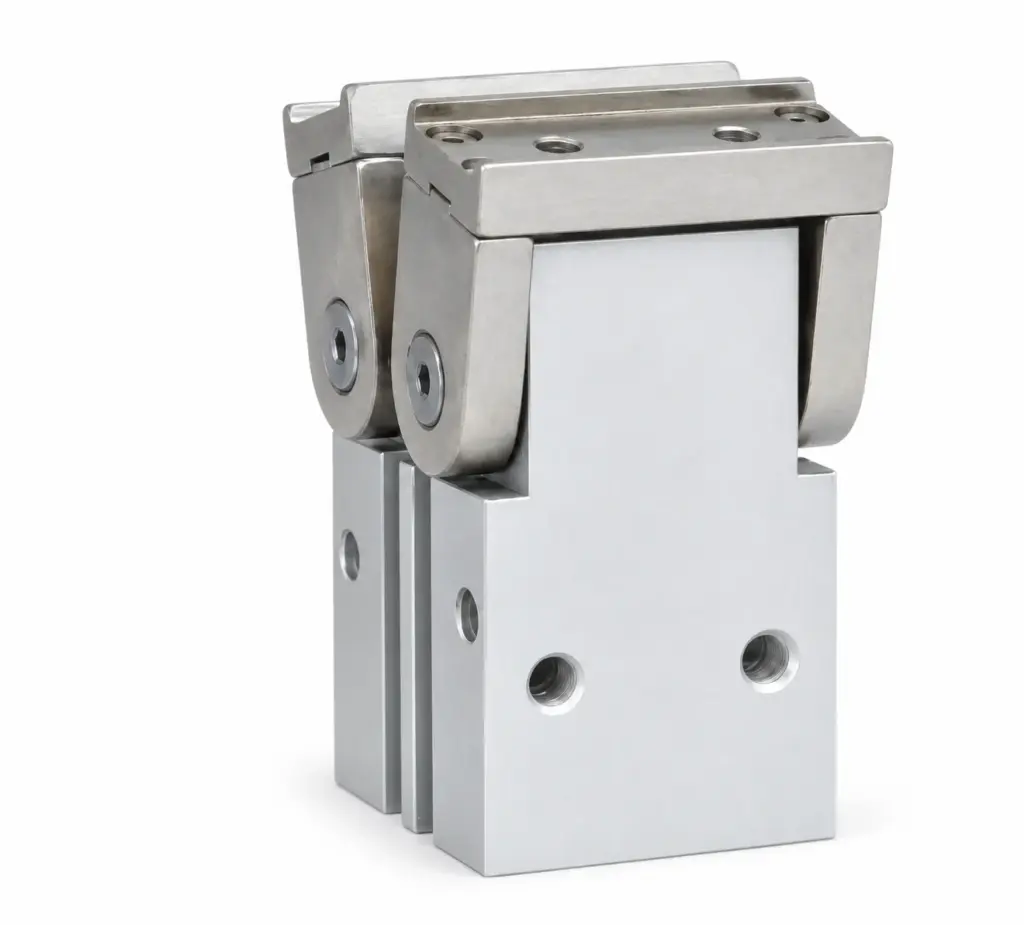

Пневмозахват MHW, Ø 20–50 мм.
Артикул: MHW-D-25
+7 707 540-71-38 · WhatsApp на всех номерах ·
Әрекет түрі — пневматикалық. Корпус материалы — анодталған алюминий қорытпасы. Жұмыс ортасы — тазартылған сығылған ауа.
Өлшем кодтары: 20, 25, 32, 40, 50; атрибутта поршень диаметрі 20–50 мм.
Алдымен өлшем кодын анықтаңыз, сосын кестеден сол кодқа жататын позицияны таңдаңыз.
Пневмозахват WAALPC MHW — пневматический захват для удержания и переноса деталей. Типоразмер Ø 20–50 мм. Температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой подбором импортных аналогов.
Конструкция и принцип работы
Серия WAALPC MHW выполнена в формате углового механизма с двумя качающимися кулачками, открывающимися наружу. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — самоцентрирование, синхронное движение пальцев, защита от попадания пыли. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.
Технические данные
- Ø поршня: 20–50 мм
- Рабочая среда: очищенный сжатый воздух
- Тип: пневматический
- Материал корпуса: анодированный алюминиевый сплав
- Исполнения: D;D1
- Аналог: SMC
Применение
Типовые задачи для серии WAALPC MHW: захват цилиндрических и параллелепипедных заготовок при сборке, упаковке, машиностроении. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали и максимальную скорость движения. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».
Поставка и комплектация
В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно.
Совместимость с импортными аналогами
Совместимый аналог — Pneumax 6303.20.D.F; SMC MHW2-20D; SNS MHW2-20D — отличие: резьба портов у SMC Rc (код без TF/TN), у наших цилиндров WAALPC — G (совпадают присоединительные и установочные размеры, серия MHW).
Как расшифровать артикул MHW?
Формат: {модификация}
- MHW — серия
- Модификация: MHW-D-20 / MHW-D-25 / MHW-D-32 / MHW-D-40 / MHW-D-50 / MHW-D1-20 / MHW-D1-25 / MHW-D1-32 / MHW-D1-40 / MHW-D1-50
Пример: MHW-D-20
MHW пневматикалық қармауышы, Ø 20–50 мм.
WAALPC MHW пневматикалық қармауышы — бөлшектерді ұстап тұруға және тасымалдауға арналған пневматикалық қармауыш. Типоөлшемі Ø 20–50 мм. Температурасы −20…+80 °C, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан жасалған. Серия ресурсы болжамды сенімді пневматикалық жетек және импорттық аналогтарды жылдам таңдау қажет автоматтандыру міндеттерінде қолданылады.
Құрылымы және жұмыс принципі
WAALPC MHW сериясы сыртқа ашылатын екі тербелмелі жұдырықшасы бар бұрыштық механизм пішімінде орындалған. NBR-ден жасалған ішкі тығыздағыштар миллиондаған іске қосылуға дейінгі жұмыс циклдерінде саңылаусыздықты қамтамасыз етеді. Поршень түйіні ISO 8573-1 стандарты бойынша тазартылған сығылған ауамен жұмыс істеуге есептелген (4:4:4 класы және одан жоғары ұсынылады). Құрылымдық ерекшеліктері — өздігінен ортаға келу, саусақтардың синхронды қозғалысы, шаң кіруден қорғау. Жетек қоршаған орта температурасының −20-дан +80 °C-ге дейінгі диапазонында жұмыс параметрлерін сақтайды, бұл цехтардағы және шатыр астындағы міндеттердің көпшілігін қамтиды.
Поршень Ø: 20–50 мм
Жұмыс ортасы: тазартылған сығылған ауа
Корпус материалы: анодталған алюминий қорытпасы
WAALPC MHW сериясының типтік міндеттері: құрастыру, қаптау, машина жасау кезінде цилиндрлік және параллелепипед пішінді дайындамаларды қармау. Жетек дірілге және циклдік жүктемелерге төзімді, 3 ауысымды режимде тәулік бойы пайдалануға шыдайды. Типоөлшемді таңдағанда магистральдағы жұмыс қысымы және ең жоғары қозғалыс жылдамдығы ескеріледі. Жағдай датчиктерін орнатқанда таңдалған типоөлшемде магниттік поршеньнің бар-жоғы тексеріледі — болмаса, «магниттік поршень» индексі бар орындалуға тапсырыс беріледі.
Базалық жиынтықта жеткізіледі: зауыттық майлауы бар пневматикалық жетек. Бекіту кронштейндері, фланецтер, құлақшалар, айыршалар және жағдай датчиктері бөлек таңдалады.
Импорттық аналогтармен үйлесімділік
Бөлімдер MHW сериясы үшін іріктелген.
