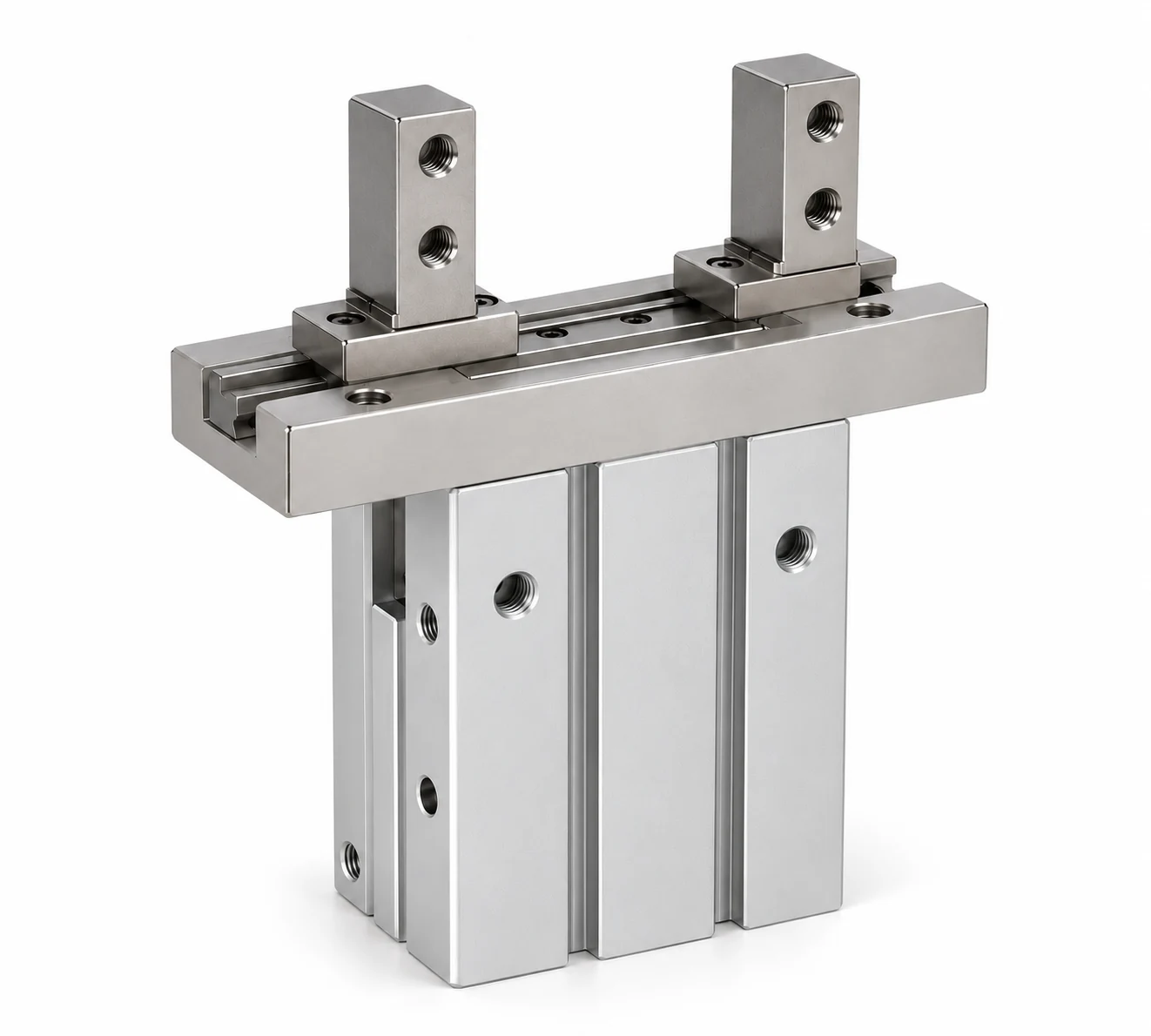

Пневмозахват MHZL2
MHZL2 сызықтық бағыттауышты қармауыш — WAALPC, кодтар 10–25
WAALPC MHZL2 — сызықтық бағыттауышы бар, екі жағы бар параллельді қармауыш. Кестеде өлшем кодтары: 10, 16, 20, 25.
Серия үйлесімді аналог ретінде ұсынылады: жабдығыңыздағы қармауыштың артикулын кодтармен тексеріңіз.
Пневмозахват MHZL2, Ø 10–25 мм. Совместимый аналог SMC.
Артикул: MHZL2-S-20
+7 707 540-71-38 · WhatsApp на всех номерах ·
Серия деректері: қоршаған орта температурасы — −20…+80 °C; жұмыс ортасы — тазартылған сығылған ауа; корпус материалы — анодталған алюминий қорытпасы.
Таңдау параметрлері: өлшем кодтары — 10, 16, 20, 25. Басқа таңдау параметрі көрсетілмеген.
MHZL2 үшін кестедегі жолды артикул бойынша таңдаңыз.
Пневмозахват WAALPC MHZL2 — пневматический захват для удержания и переноса деталей. Типоразмер Ø 10–25 мм. Температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой подбором импортных аналогов.
Конструкция и принцип работы
Серия WAALPC MHZL2 выполнена в формате параллельной двухпальцевой конструкции с увеличенным ходом пальцев. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — длинный ход пальцев, синхронное параллельное перемещение, магнитный поршень. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.
Технические данные
- Ø поршня: 10–25 мм
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип: пневматический
- Материал корпуса: анодированный алюминиевый сплав
- Исполнения: C; D; D1; D2; D3; S
- Аналог: SMC
- Артикул: MHZL2-D-20 (исполнение, затем Ø поршня)
Применение
Типовые задачи для серии WAALPC MHZL2: захват крупногабаритных деталей с большим разбросом размеров, переборка широких заготовок. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали и максимальную скорость движения. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».
Поставка и комплектация
В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями SMC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки.
Чем отличается серия MHZL2?
Параллельный, длинный ход; двустороннего действия или одностороннего (нормально открытый / нормально закрытый). По каталогу SMC MHZL2: ход губок по Ø, мм — 10→8 · 16→12 · 20→18 · 25→22. Усилие захвата (как у MHZ2 того же Ø: 11/17 · 34/45 · 42/66 · 65/104). Магнит встроен; присоединение M3/M5.
Чем отличается от MHC2: MHZL2 — параллельный, ход вдвое больше MHZ2; MHC2 — угловой (+30…−10°).
Числа приведены по каталогу производителя (SMC MHZL2); наш артикул WAALPC — совместимый аналог.
Совместимость с импортными аналогами
Совместимый аналог — CHELIC HDZL10; Mindman MCHCL-10; SMC MHZL2-10D (совпадают присоединительные и установочные размеры, серия MHZL).
Как расшифровать артикул MHZL2?
Формат: {модификация}
- MHZL2 — серия
- Модификация: MHZL2-C-10 / MHZL2-C-16 / MHZL2-C-20 / MHZL2-C-25 / MHZL2-D-10 / MHZL2-D-16 / MHZL2-D-20 / MHZL2-D-25 / MHZL2-D1-10 / MHZL2-D1-16 / MHZL2-D1-20 / MHZL2-D1-25 / MHZL2-D2-10 / MHZL2-D2-16 / MHZL2-D2-20 / MHZL2-D2-25 / MHZL2-D3-10 / MHZL2-D3-16 / MHZL2-D3-20 / MHZL2-D3-25 / MHZL2-S-10 / MHZL2-S-16 / MHZL2-S-20 / MHZL2-S-25
Пример: MHZL2-C-10
MHZL2 қармауышы, өлшем кодтары 10–25. Үйлесімді аналог.
WAALPC MHZL2 — екі жағы бар параллельді пневматикалық қармауыш. Температура −20…+80 °C, жұмыс ортасы — тазартылған сығылған ауа; корпус анодталған алюминий қорытпасынан жасалған. Үйлесімді аналог.
MHZL2 сызбасында әр типоөлшем бойынша ұзындық, отырғызу және жалғау өлшемдері берілген.
