Серия деректері бойынша: схема 5/3; басқару — электромагнитті; порттар — M5, G1/8, G1/4; жұмыс қысымы 0,15–0,7 МПа; қоршаған орта температурасы −5…+50 °C; катушканың оқшаулау класы — B; жұмыс ортасы — тазартылған сығылған ауа (40 мкм).
Таңдау параметрлері: өлшем кодтары — 01, 02, M5; кернеу бағанындағы кодтар — 4, 5. Бұл мәндер код ретінде беріледі.
Орталық қалыптың үш түрі бар: жабық, шығаруға қосылған және қысымдағы. Кестеде позицияны осы кодтар бойынша таңдаңыз.
✓Срокпоставка 3–5 недель, срок подтверждаем при заказе✓Гарантия12 месяцев WAALPC · возврат по ЗоЗПП✓СтатусПоставщик WAALPC в Казахстане · сертификат✓Юрлицамсчёт, накладная, ЭСФ · госзакупок · паспорт✓Импортввоз в Республику Казахстан
Описание
Характеристики
Аналоги
Документы
Аксессуары

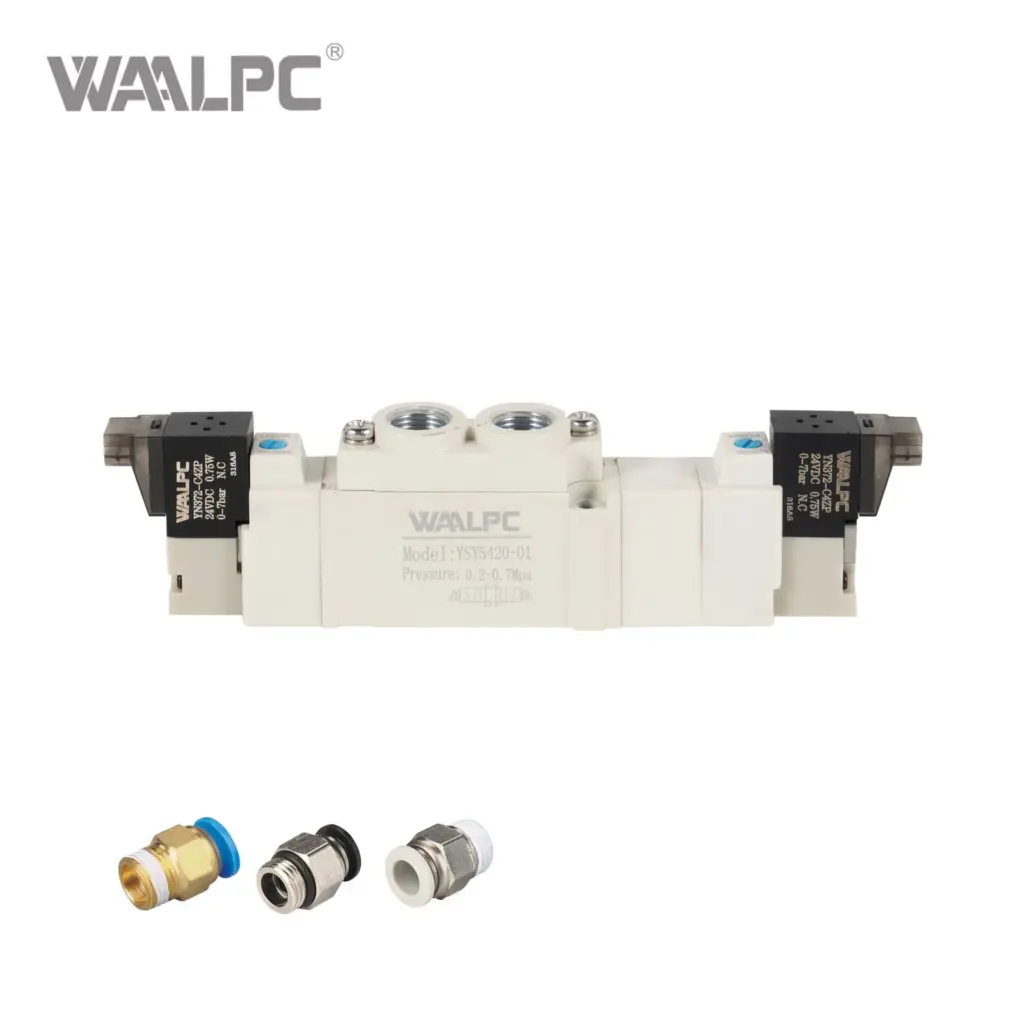

Электромагнитный распределитель 5/3 серии YSY — формат SMC SY. Корпуса 3000/5000/7000, три варианта среднего положения.
Характеристики
Тип
Распределитель электромагнитный 5/3 (две катушки)
Серия
YSY (SMC SY-формат)
Среднее положение
x3 — закрытый · x4 — на выхлоп · x5 — под давлением
Корпус / порт
3000 — M5 · 5000 — G1/8 · 7000 — G1/4
Расход
170 / 370 / 500 л/мин
Напряжение катушки
по коду в обозначении: 5 — DC24V, 4 — AC220V
Класс изоляции катушки
B
Рабочее давление
0,15–0,7 МПа
Какие исполнения входят в серию YSY-5-3?
В серии 18 исполнений. Обозначения ряда: YSY3320-4LZD-M5, YSY3320-5LZD-M5, YSY3420-4LZD-M5, YSY3420-5LZD-M5, YSY3520-4LZD-M5, YSY3520-5LZD-M5, YSY5320-4LZD-01, YSY5320-5LZD-01 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение YSY-5-3?
Развилка из четырёх пунктов: корпус, среднее положение, напряжение, присоединение. Все четыре записаны в обозначении. Пример YSY5320-5LZD-01: первая цифра — корпус (3, 5 или 7), вторая — среднее положение (3 — закрытый центр, 4 — на выхлоп, 5 — под давлением), цифра перед LZD — код напряжения (5 — DC24V, 4 — AC220V), окончание — резьба (M5, 01 — G1/8, 02 — G1/4).
Что входит в комплект?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — SMC SY5320-4LZD-01F (совпадают присоединительные и установочные размеры, серия YSY-5-3).
Тот же типоразмер у других брендов: SMC SY5520-5LZD-01F
У YSY-5-3: полное совпадение, включая исполнение, — 12, совпадение по размеру (исполнение сверяется) — 18. Нет вашего номера YSY-5-3? Пришлите его на подбор.
Совместимые аналоги SMC SY — соответствие артикулов
Артикул SMC SY
Наш артикул
Функция
Порт
Цена от
Срок
SY3320
YSY3320
5/3, закрытый центр
M5
19 260 ₸
поставка 3–5 недель
SY3420
YSY3420
5/3, центр на выхлоп
M5
19 260 ₸
поставка 3–5 недель
SY3520
YSY3520
5/3, центр под давлением
M5
19 260 ₸
поставка 3–5 недель
SY5
YSY5
19 260 ₸
поставка 3–5 недель
SY5320
YSY5320
5/3, закрытый центр
1/8
19 260 ₸
поставка 3–5 недель
SY5420
YSY5420
5/3, центр на выхлоп
1/8
19 260 ₸
поставка 3–5 недель
SY5520
YSY5520
5/3, центр под давлением
1/8
19 260 ₸
поставка 3–5 недель
SY7320
YSY7320
5/3, закрытый центр
1/4
19 560 ₸
поставка 3–5 недель
SY7420
YSY7420
5/3, центр на выхлоп
1/4
19 560 ₸
поставка 3–5 недель
SY7520
YSY7520
5/3, центр под давлением
1/4
19 560 ₸
поставка 3–5 недель
Артикул WAALPC повторяет обозначение SMC с буквой Y впереди: SY5320-5LZD-01 → YSY5320-5LZD-01. Третья цифра — тип центра: 3 закрытый, 4 на выхлоп, 5 под давлением.
В таблице — 73 пар «чужой код → наш артикул» по бренду SMC. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.
Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Қазақстан үшін сұрақтар мен жауаптар
YSY 5/3 бойынша керекті жолды қалай табамын?
Кестеде өлшем кодтары (01, 02, M5) және кернеу бағанындағы кодтар (4, 5) бойынша.
YSY 5/3 қандай қысымға және температураға арналған?
Деректерде жұмыс қысымы 0,15–0,7 МПа, қоршаған орта температурасы −5…+50 °C деп көрсетілген.
YSY үшін заңды тұлға ретінде ҚҚС-пен шот алуға бола ма?
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде. Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Павлодарға жеткізу мерзімі қандай?
Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
YSY позициясын Алматыдағы қоймадан өзім алып кете аламын ба?
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Заказ серии YSY-5-3 с доставкой по Казахстану
Все цены — в тенге, НДС 16 % включён. Итог по нужной позиции видно в таблице, а в счёте НДС выделен отдельной суммой.
По Алматы доставку выполняет собственная служба доставки. В другие города Казахстана отправляем транспортными компаниями Alemtat и B-Express: срок доставки по республике — 5–10 рабочих дней. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Заберите заказ сами: Алматы, ул. Садвакасова, 122; работаем с понедельника по пятницу, 9:00–18:00 (сб и вс — выходные).
Заказ и вопросы: +7 707 540-71-38 (звонок и WhatsApp), info@corneta.kz. Организациям и ИП Казахстана выставляем счёт с НДС.
YSY-5-3 — серия, баға және жеткізу
YSY-5-3 — WAALPC өндірген пневмотаратқыш (тарату клапаны) сериясы. Бетте серияның орындалулары кестемен берілген: әр жолда артикул, өлшемі және бағасы теңгемен көрсетілген.
YSY-5-3 бойынша негізгі деректер: жұмыс қысымы — 0,15–0,7 МПа; жұмыс температурасы — −5…+50 °C; қосылыс бұрандасы — M5, G1/8, G1/4.
Ауа өткізгіштігін де тексеріңіз: клапанның өту қимасы цилиндр көлеміне және қажетті жылдамдыққа жетуі тиіс. Күмән болса, жабдығыңыздың белгіленуін бізге жіберіңіз.
Пневмотаратқыштар (тарату клапандары) сығылған ауаның бағытын өзгертіп, цилиндрлер мен жетектердің қозғалысын басқарады. Электромагнитті басқарулы түрі автоматика жүйелерінде қолданылады, ал пневматикалық және механикалық басқарулы түрлері электр тоғы қолжетімсіз жерлерде ыңғайлы.
Пайдалану кезінде желідегі қысымды рұқсат етілген шектен асырмаңыз және бұйымның бұранда қосылыстарын тексеріп тұрыңыз. Қосымша кеңес керек болса, Алматыдағы мамандарымызға хабарласыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
Барлық бағалар теңгемен, ҚҚС 16 % қоса көрсетілген. Алматыда тауарды өз жеткізу қызметіміз жеткізеді; республиканың басқа қалаларына Alemtat немесе B-Express арқылы жібереміз, мерзімі — 5–10 жұмыс күні. Жеткізу құнын салмақ пен көлемге қарай алдын ала хабарлаймыз және шотта бөлек жолмен көрсетеміз. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.
Бағалар теңгемен, ҚҚС 16 % қоса көрсетілген; нақты соманы беттегі кестеден немесе шоттан көресіз.
Алматыдан тыс жерге қанша күнде жеткізіледі?
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Қоймадан өзім алып кете аламын ба?
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
YSY 5/3 — электромагнитный пятилинейный трёхпозиционный распределитель серии YSY с тремя видами среднего положения: закрытый центр (тип 3), центр со сбросом (тип 4) и центр под давлением (тип 5). Три типоразмера корпуса — YSY3000 (M5), YSY5000 (G1/8), YSY7000 (G1/4). Напряжение задаётся кодом: DC24, DC12, DC6, AC110, AC220. По листу расход: YSY3000 — 170 л/мин, YSY5000 — 370, YSY7000 — 500; давление 0,15–0,7 МПа. Совместимый аналог среди трёхпозиционных распределителей типа SY.
Түрі — электромагнитті тарату клапаны 5/3; материалы — алюминий қорытпасы (анодталған); жұмыс ортасы — сығылған ауа; жұмыс қысымы — 0,15–0,7 МПа; жұмыс температурасы — −5…+50 °C.
YSY сериясының ерекшеліктері қандай?
YSY 5/3 — орталық қалыптың үш түрі бар (жабық, шығаруға қосылған және қысымдағы) электромагнитті бес желілі үш қалыпты тарату клапаны. Корпустың үш типоөлшемі бар: YSY3000 (M5), YSY5000 (G1/8), YSY7000 (G1/4). Зауыттық каталог бойынша шығыны: YSY3000 — 170 л/мин, YSY5000 — 370, YSY7000 — 500; қысымы 0,15–0,7 МПа.
