Распределитель электромагнитный 5/3 MVSC
Электромагнитный распределитель 5/3 серии WAALPC MVSC — большой расход (Cv 0.89), центр C/P/R, корпуса 220/260/300/460 с портами G1/4/G3/8/G1/2. Универсальное напряжение AC/DC. Совместимый аналог Festo VUVG-B18-P53C-ZT-F-1P3.
Артикулы серии:
MVSC-220-4E2C-DC12V, MVSC-260-4E2C-DC12V, MVSC-300-4E2C-DC12V
(всего 72 модификаций)
Статус
Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Серия
MVSC
Схема
5/3 (5 портов / 3 позиции)
Стабильность
Бистабильный (двойная катушка 4E2)
Тип центра
Closed (C) / Pressurized (P) / Exhaust (R)
Типоразмер корпуса
220 / 260 / 300 / 460
Присоединение (порт)
G1/4 — G1/2 (220→G1/4, 260→G1/4, 300→G3/8, 460→G1/2)
Управление
Электромагнитное (пилотное, внутренний пилот)
Артикул:
MVSC-260-4E2C-DC24V
Склад
· отгрузка до 14:00 · 1–3 дня по Казахстану
Гарантия
12 месяцев WAALPC · возврат по ЗоЗПП
Статус
Поставщик WAALPC в Казахстане · сертификат
Юрлицам
счёт, УПД, ЭДО · / · паспорт
Импорт
ФТС РФ · ГТД №10317120/110526/5074115
Описание
Характеристики
Аналоги
Обслуживание
Чертёж
Документы
Аксессуары

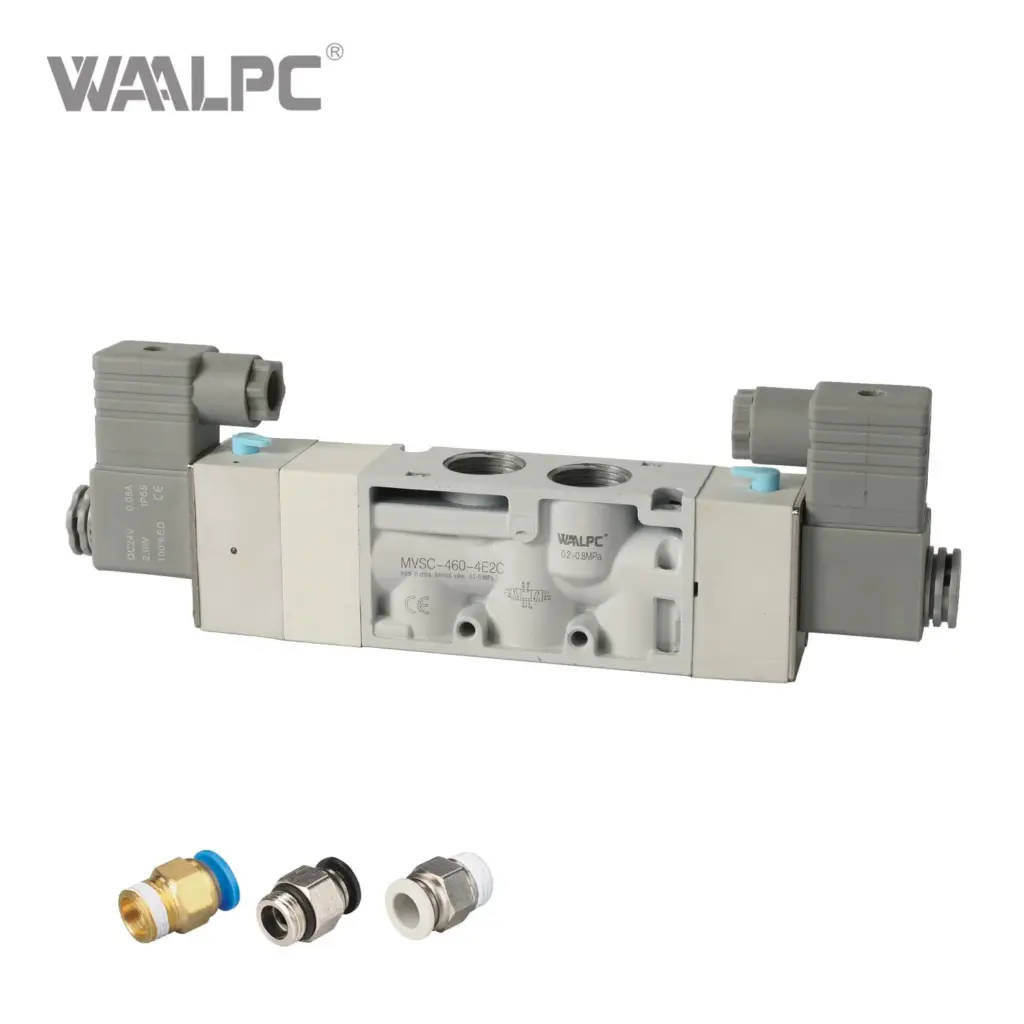

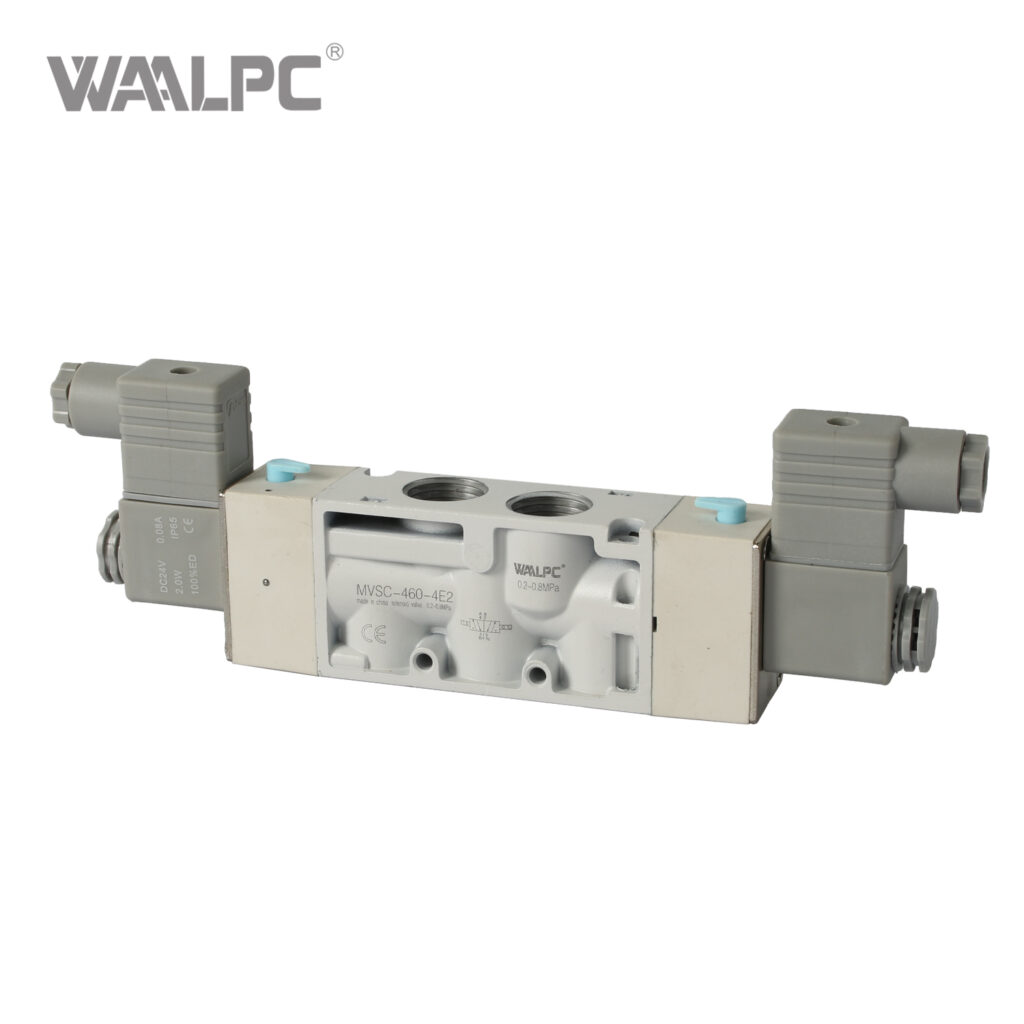

Электромагнитный распределитель 5/3 WAALPC MVSC
WAALPC MVSC — серия пилотных соленоидных распределителей повышенной мощности. Версия 5/3 (4E2 C / P / R) отличается от 5/2 наличием третьей нейтральной позиции золотника с одним из трёх вариантов сообщения портов в центре:
- C — Closed center (центр закрыт): все рабочие порты заблокированы. Цилиндр остаётся в текущем положении; используется когда нужно «замораживать» исполнительный механизм без сброса давления.
- P — Pressurized center (центр под давлением): оба рабочих порта одновременно соединены с подачей. Удерживает поршень с двух сторон; применяется в системах с большой инерцией или дрейфом нагрузки.
- R — Exhaust center (центр-выхлоп): оба рабочих порта соединены с выхлопом. Цилиндр свободно «отпускает» — удобен для аварийного сброса и ручного перемещения.
Конструкция и материалы
- Корпус — алюминиевый сплав;
- Уплотнения — NBR (нитрильный каучук);
- Золотник — алюминий, конструкция «спул» (spool);
- Пилотное управление, внутренний пилот (internal pilot supply);
- Ручной механический дублёр (manual override) на катушке;
- Монтаж — субплата (sub-base / body-ported);
- Возможна установка в любом положении.
Техническая характеристика
| Параметр | Значение |
|---|---|
| Тип | Соленоидный распределитель 5/3 (пилотный) |
| Схема | 5 портов / 3 позиции, бистабильный (двойная катушка 4E2) |
| Рабочая среда | Очищенный сжатый воздух, фильтрация 40 мкм |
| Диапазон рабочего давления | 0.2 – 0.8 МПа |
| Испытательное давление | 1.0 МПа |
| Эффективное сечение S, мм² | 16 (5/3) / 18 (5/2) |
| Коэффициент Cv | 0.89 (5/3) / 1.0 (5/2) |
| Расход (Qn) при 6 бар | 940 нл/мин |
| Время срабатывания вкл/выкл | 50 / 50 мс |
| Макс. частота переключений | 20 Гц |
| Температура окружающей среды | −5 … +50 °C (без замерзания) |
| Класс изоляции катушки | F |
| Питание катушки | AC110V/220V/24V (50/60 Гц) или DC12V/24V |
| Потребляемая мощность | AC 4.8 / 4.4 ВА (start/hold), DC 2 Вт |
| Допуск напряжения | ±10% |
Корпуса и присоединения
| Типоразмер | Стандартный порт | Опциональный | Применение |
|---|---|---|---|
| 220 | G1/4 | G1/8 (6A) | малые/средние цилиндры до Ø50 |
| 260 | G1/4 | — | средние цилиндры до Ø80 |
| 300 | G3/8 | G1/4 (Blank) | цилиндры Ø80–125 |
| 460 | G1/2 | — | цилиндры Ø125–200, большие расходы |
Совместимость с импортными аналогами
Совместимый аналог — Mindman MVSC-300-4E2C (совпадают присоединительные и установочные размеры, серия MVSC-5-3).
Как расшифровать артикул MVSC?
Формат: MVSC-{типоразмер корпуса}-{type}-{voltage}
- MVSC — серия
- Типоразмер корпуса: 220 / 260 / 300 / 460
- Исполнения: 4E2C / 4E2P / 4E2R
