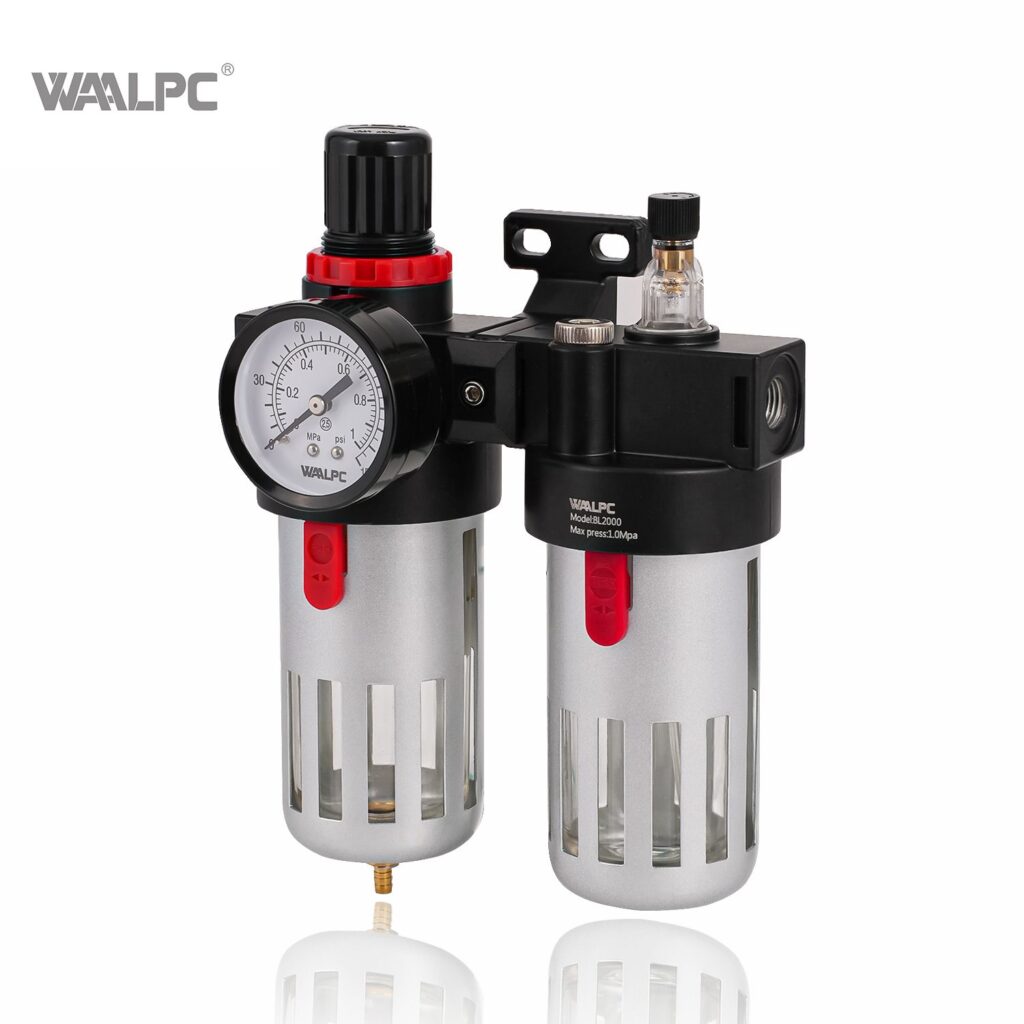

Фильтр-регулятор + лубрикатор BFC
BFC: сүзгі-реттегіш және майлағыш, май тұманымен, WAALPC
BFC — бір торапта сүзгі-реттегіш пен майлағышты біріктіретін WAALPC сериясы.
Майлау түрі — май тұманы, ұсынылатын май — ISO VG32 (турбина майы).
Бұл — үйлесімді аналог; тапсырыс алдында жабдығыңыздың артикулын кестедегі кодтармен салыстырыңыз.
Полный блок подготовки воздуха BFC — FRL комбинация: фильтр-влагоотделитель + регулятор давления + лубрикатор (масляный туман). Идеален для пневмосистем
Цены — по каталогу на 03.11.2026; точная цена исполнения — в таблице ниже и в корзине.
Какой наш артикул соответствует коду AirTAC серии BFC?
| AirTAC BFC4000 | → BFC4000 | 13 500 ₸ |
| AirTAC BFC2000 | → BFC2000 | 11 400 ₸ |
| AirTAC BFC3000 | → BFC3000 | 12 500 ₸ |
Это совместимый аналог. Кодов AirTAC в ряду: 4; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.
+7 707 540-71-38 · WhatsApp на всех номерах ·
Өндіруші — WAALPC, серия — BFC, түрі — сүзгі-реттегіш + майлағыш. Сүзу дәрежесі — 25 мкм, дренаж түрі — жартылай автоматты, манометр бұрандасы — G1/4″. Корпус материалы — қысыммен құйылған алюминий, қаптамасы — болат; тостағанның қорғаныш қаптамасы бар.
Майлау түрі — май тұманы, ұсынылатын май — ISO VG32 (турбина майы). Жұмыс ортасы — сығылған ауа (25 мкм сүзу). Қоршаған орта және жұмыс температурасы — +5-тен +60 °C-қа дейін. Реттеу диапазоны 0,05 МПа-дан 0,85 МПа-ға дейін: ең төменгі шығыс қысымы — 0,05 МПа (0,5 бар), ең жоғарғысы — 0,85 МПа (8,5 бар).
Өлшем кодтары: 2000, 3000, 4000.
Кестеде позиция осы өлшем кодтарының бірімен белгіленген.
Полный блок подготовки воздуха WAALPC BFC — FRL комбинация: фильтр-влагоотделитель + регулятор давления + лубрикатор (масляный туман). Идеален для пневмосистем с механизмами требующими смазки (пневмомоторы, цилиндры тяжелого режима).
Какие технические характеристики и где применяется?

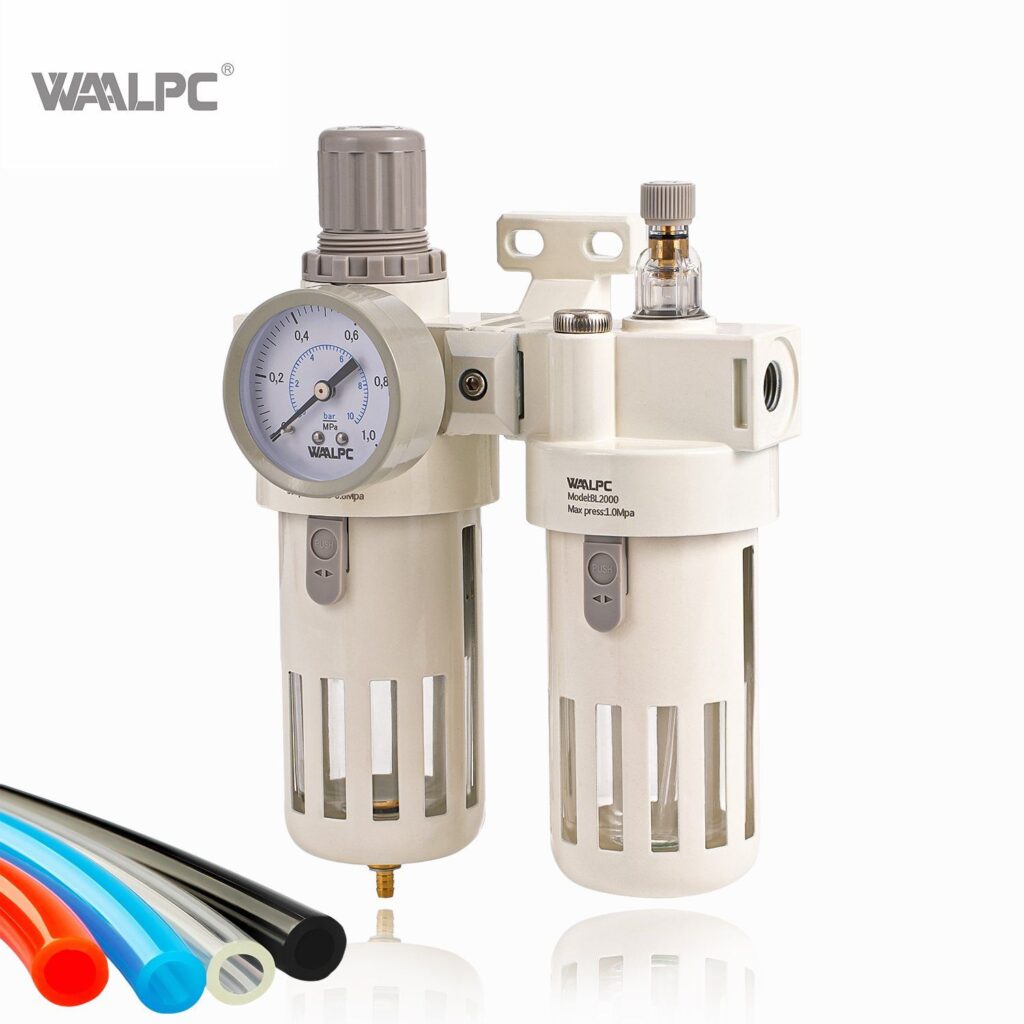

Комбинированный блок подготовки воздуха Waalpc (серии AFC/BFC)
Серии AFC и BFC — комбинированные блоки подготовки воздуха «2 в 1» (F.R.L. Unit), включающие фильтр-регулятор + лубрикатор. Конфигурация построена на модулях BFR2000 + AL2000 и предназначена для узлов, где необходимо не только очищать и стабилизировать давление, но и подавать масляный туман для смазки пневмоцилиндров и пневмоинструмента.
BFC — усиленная серия с увеличенным объёмом стаканов (около 60 см³) для больших расходов и более редкого слива конденсата.
Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), резьба портов G1/4″, рекомендованное масло ISO VG32.
Принцип работы (F.R.L. Unit): воздух сначала попадает в фильтр-регулятор, где очищается от влаги и стабилизируется по давлению, после чего проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.
Эффективность лубрикации: используется масляный туман — масло засасывается через трубку и разбивается потоком воздуха на капли размером <5 мкм, что обеспечивает смазку даже удалённых исполнительных механизмов без осаждения в фитингах.
Тип дренажа (Blank): полуавтоматический слив: при наличии давления клапан закрыт, при сбросе давления открывается автоматически; возможен и ручной слив нажатием. При избыточной влаге рекомендуется рассмотреть автоматический дренаж (индекс «A»).
Регулятор и безопасность: рукоятка регулятора с механизмом Push-Lock — потянул, настроил, нажал и зафиксировал, защита от случайного сбоя настройки. Корпус из алюминиевого сплава, фильтроэлемент из спечённой бронзы — устойчив к высоким скоростям потока и пригоден к многократной регенерации (промывка).
Требования к маслу: допускается только чистое минеральное турбинное масло ISO VG32. Запрещены масла с моющими присадками и агрессивные синтетические составы (WD‑40, моторные масла и т.п.), так как они могут повредить пластиковые стаканы.
Монтаж и размещение: установка строго вертикально; отклонение более 5° нарушает работу сифона лубрикатора. Лубрикатор рекомендуется располагать не далее 5–8 м от потребителя, иначе масляный туман будет осаждаться в трубопроводе.
Совместимость: порт G1/4″, порт манометра G1/4″. Пропускная способность: BFC2000 — 1000, BFC3000 — 1500, BFC4000 — 3000 л/мин.
Материалы: стаканы — PE + металлический кожух. Уплотнения — NBR высокой плотности; устойчивость к вибрации и многократным циклам давления.
Параметры: диапазон регулировки 0.05 – 0.85 МПа, максимальное рабочее давление 1.0 МПа, испытательное давление 1.5 МПа.
Технические чертежи
Схемы подключения
Графики расхода
Совместимые аналоги
Блоки подготовки воздуха серии AFC / BFC (WAALPC) — комбинации фильтр-регулятор + лубрикатор (FR+L). По полному коду подтверждены пары AirTAC AFC и BFC → наши AFC и BFC; пары других марок сверяем по полному артикулу.
Индекс в артикуле (2000/3000/4000) определяет типоразмер: 2000 = G1/4, 3000 = G3/8, 4000 = G1/2. Чужой код сверяют с нашим по полному артикулу — по резьбе и типоразмеру.
Применение
- Подготовка воздуха непосредственно перед группой клапанов или цилиндров — AFC/BFC устанавливается в точке потребления, а не только на входе в шкаф; это исключает попадание конденсата и частиц, накапливающихся в длинных трубопроводах.
- Пневматические станции с разными давлениями — регулятор AFC позволяет задать давление 2–4 бар для привода конкретного цилиндра, не снижая давление в общей сети 6–8 бар.
- Небольшие автономные пневматические узлы — клапан и один-два цилиндра: компактный AFC занимает минимум места и совмещает функции фильтрации и регулировки.
- Сервисные точки на крупных линиях — каждая подлиния (зона A, зона B) получает свой AFC с независимой настройкой давления, что упрощает балансировку и диагностику.
- Мобильное оборудование и переносные инструменты — компрессорные установки, пневматические гайковёрты, пескоструйное оборудование: AFC защищает инструмент от загрязнённого воздуха и нестабильного давления.
Монтаж
- Ориентация: стрелка по потоку. Воздух входит в порт, помеченный стрелкой (обычно левый). Обратная установка — распространённая ошибка, при которой фильтр не работает: конденсат попадает в регулятор.
- Крепление. Используйте штатный кронштейн или DIN-рейку. Монтируйте вертикально чашей фильтра вниз — это обеспечивает гравитационный дренаж конденсата.
- Подключение трубопровода. Порты G (параллельная резьба BSP): применяйте PTFE-ленту (2–3 слоя) или анаэробный герметик. Момент затяжки: G1/4 — 15 Н·м, G3/8 — 20 Н·м, G1/2 — 25 Н·м.
- Настройка давления. Поднимите и поверните регулировочную рукоятку (разблокировка). Вращайте по часовой стрелке для увеличения давления; контролируйте по встроенному манометру. Нажмите рукоятку вниз для фиксации.
- Дренаж конденсата. При ручном дренаже — поверните кнопку слива в нижней части чаши. При автоматическом поплавковом дренаже (опция) — убедитесь, что дренажная трубка выведена в отстойник или наружу шкафа.
Заказ и замена
Сменный фильтроэлемент — 25 мкм (исполнение Blank). Замену производите при: невозможности поддержать заданное давление (износ регулирующего клапана), загрязнении сменного элемента (ΔP > 0.1 МПа), растрескивании пластиковой чаши (воздействие органических растворителей). Плановая замена фильтр-элемента — каждые 6–12 месяцев в зависимости от качества воздуха.
Какие исполнения входят в серию BFC?
В серии 4 исполнения. Обозначения ряда: BFC2000, BFC3000, BFC4000. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение BFC?
Подбор идёт по резьбе присоединения и расходу линии, а у фильтра — ещё по тонкости очистки. Присоединительный размер видно прямо в обозначении. Если модуль входит в сборную группу, важно совпадение типоразмера с соседними — иначе нужен переходник.
Что входит в комплект?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Исполнения BFC в реестре
В реестре у серии BFC 4 исполнения; цены берутся из реестра:
| Артикул | Типоразмер | Резьба | Цена |
|---|---|---|---|
| BFC2000 | 2000 | G (внутренняя) | 11 400 ₸ |
| BFC2000-G14 | — | G (внутренняя) | 11 400 ₸ |
| BFC3000 | 3000 | G (внутренняя) | 12 500 ₸ |
| BFC4000 | 4000 | G (внутренняя) | 13 500 ₸ |
Совместимость с импортными аналогами
Совместимый аналог — AirTAC BFC2000 — отличие: исполнение (корпус, фильтрующий элемент, уплотнения, порт) нашего изделия сравните с нашей карточкой; SMC AC20A-F02-A — отличие: исполнение (корпус, фильтрующий элемент, уплотнения, порт) нашего изделия сравните с нашей карточкой (совпадают присоединительные и установочные размеры, серия BFC).
Как расшифровать артикул BFC?
Формат: BFC{присоединение (резьба)}
- BFC — серия
- Присоединение (резьба): G1/4 / G3/8 / G1/2
Пример: BFC2000
WAALPC BFC толық ауа дайындау блогы — FRL комбинациясы: сүзгі-ылғалбөлгіш + қысым реттегіші + майлағыш (май тұманы). Майлауды қажет ететін механизмдері бар пневможүйелерге (пневмоқозғалтқыштар, ауыр режимдегі цилиндрлер) өте қолайлы.
AFC және BFC сериялары — сүзгі-реттегіш пен майлағыштан тұратын «2-де 1» құрама ауа дайындау блоктары. Конфигурация BFR2000 + AL2000 модульдеріне негізделген және ауаны тазартып, қысымды тұрақтандырумен қатар пневмоцилиндрлер мен пневмоаспапты майлау үшін май тұманын беру қажет тораптарға арналған.
BFC — үлкен шығындар мен конденсатты сирек ағызу үшін тостағандарының көлемі ұлғайтылған (шамамен 60 см³) күшейтілген серия.
Жұмыс принципі: ауа алдымен сүзгі-реттегішке түседі, онда ылғалдан тазартылып, қысымы тұрақтандырылады, содан кейін майлағыш арқылы өтіп, ұсақ дисперсті май тұманымен қанығады.
Майлау тиімділігі: май тұманы қолданылады — май түтік арқылы сорылып, ауа ағынымен <5 мкм тамшыларға бөлінеді, бұл фитингтерде тұнбай, алыстағы атқарушы механизмдерді де майлауды қамтамасыз етеді.
Дренаж түрі: жартылай автоматты ағызу: қысым болғанда клапан жабық, қысым тасталғанда өздігінен ашылады; басу арқылы қолмен ағызуға да болады. Ылғал шамадан тыс болса, автоматты дренажды («A» индексі) қарастыру ұсынылады.
Реттегіш және қауіпсіздік: реттегіш тұтқасында бекіту механизмі бар — тартып, баптап, басып бекітесіз; баптаудың кездейсоқ бұзылуынан қорғайды. Корпусы алюминий қорытпасынан, сүзгі элементі күйдірілген қоладан — ағынның жоғары жылдамдығына төзімді және бірнеше рет қалпына келтіруге (жууға) жарамды.
Майға қойылатын талаптар: тек таза минералды турбина майы ISO VG32 қолдануға рұқсат етіледі. Жуғыш қоспалары бар майлар мен агрессивті синтетикалық құрамдарға тыйым салынады, өйткені олар тостағандарды бұзады.
Монтаж және орналастыру: тек тігінен орнатылады; 5°-тан артық ауытқу майлағыш сифонының жұмысын бұзады. Майлағышты тұтынушыдан 5–8 м-ден алыс орналастырмау ұсынылады, әйтпесе май тұманы құбырда тұнады.
Өткізу қабілеті: BFC2000 — 1000, BFC3000 — 1500, BFC4000 — 3000 л/мин.
Параметрлер: реттеу диапазоны 0,05 МПа-дан 0,85 МПа-ға дейін, сынақ қысымы 1,5 МПа.
