БПВ BFR — фильтр + регулятор давления (2 в 1) — купить в Казахстане, цена в тенге
BFR сүзгі-реттегіші: сүзгі және қысым реттегіші «2-де 1», WAALPC
BFR — WAALPC сериясы: сүзгі мен қысым реттегіші бір құрылғыда («2-де 1»), түрі бойынша сүзгі-реттегіш.
Корпусы алюминий қорытпасынан, тостағанның қорғаныш қаптамасы бар.
Үйлесімді аналог болғандықтан, жабдығыңыздың артикулын кестедегі кодтармен міндетті түрде салыстырыңыз.
Блок подготовки воздуха BFR — двойной модуль: фильтр-влагоотделитель (25 мкм) + регулятор давления со встроенным манометром G1/4". Компактная альтернатив
Цены каталога на 03.11.2026; цену нужного варианта покажут таблица ниже и корзина.
Бағалар — 03.11.2026 күнгі каталог бойынша; орындалымның нақты бағасы — төмендегі кестеде және себетте.
+7 707 540-71-38 · WhatsApp на всех номерах ·
+7 707 540-71-38 · WhatsApp барлық нөмірлерде ·
Өндіруші — WAALPC, серия — BFR, түрі — сүзгі-реттегіш. Қосылу (порт өлшемі): G1/2″, G1/4″, G3/8″; манометр бұрандасы — G1/4″. Сүзу дәрежесі — 25 мкм, дренаж түрі — жартылай автоматты.
Корпус материалы — алюминий қорытпасы (қысыммен құйылған), қаптамасы — болат; тостағанның қорғаныш қаптамасы бар. Жұмыс ортасы — сығылған ауа (25 мкм сүзу), қоршаған орта және жұмыс температурасы — +5-тен +60 °C-қа дейін. Реттеу диапазоны 0,05 МПа-дан 0,85 МПа-ға дейін: ең төменгі шығыс қысымы — 0,05 МПа (0,5 бар), ең жоғарғысы — 0,85 МПа (8,5 бар).
Бірінші өлшем коды: 2000, 3000, 4000. Екінші өлшем коды: 02, 03, 04.
Кестеден позицияны осы екі код бойынша таңдаңыз.
Блок подготовки воздуха WAALPC BFR — двойной модуль: фильтр-влагоотделитель (25 мкм) + регулятор давления со встроенным манометром G1/4″. Компактная альтернатива двухступенчатого БПВ для подачи очищенного воздуха стабильного давления.
WAALPC BFR ауа дайындау блогы — қос модуль: ылғал бөлгіш сүзгі (25 мкм) + кірістірілген G1/4″ манометрі бар қысым реттегіші. Тұрақты қысымдағы тазартылған ауаны беру үшін екі сатылы ауа дайындау блогына шағын балама.
Какие технические характеристики и где применяется?
Техникалық сипаттамалары қандай және қайда қолданылады?
Фильтр-регулятор Waalpc BFR2000 (серия Standard)
Waalpc BFR2000 сүзгі-реттегіші (Standard сериясы)
Блок подготовки воздуха BFR2000, порт G1/4″. Алюминиевый корпус, стакан PE + металлический кожух. Повышенная пропускная способность, исполнение Blank (25 мкм, полуавтомат). Возможна многократная регенерация (очистка) фильтроэлемента — снижение стоимости владения.
Ауа дайындау блогы BFR2000, порт G1/4″. Алюминий корпус, PE стаканы + металл қаптама. Жоғары өткізу қабілеті, Blank орындалымы (25 мкм, жартылай автомат). Сүзгі элементін бірнеше рет қалпына келтіруге (тазалауға) болады — иелік ету құнын төмендетеді.
Конструкция и особенности:
Құрылымы мен ерекшеліктері:
- Корпус: алюминиевый сплав — для вибрации и интенсивной эксплуатации.
- Рукоятка Push-Lock: фиксация настройки нажатием — настройка давления не сбивается при вибрации и случайном касании; важное преимущество серии BFR перед дешёвыми аналогами.
- Регулятор: сбалансированная конструкция (Balanced Design) — колебания давления на входе практически не влияют на стабильность на выходе; критично для точности станков и окрасочного оборудования. Сбросной тип (Relieving): при снижении уставки лишнее давление сбрасывается само через отверстие в крышке (без «пшикания» инструментом).
- Дефлектор (Spinner): крыльчатка внутри стакана создаёт вихрь; капли воды и тяжёлая пыль прижимаются к стенкам и стекают вниз, не забивая пористый фильтроэлемент — значительно продлевает срок службы картриджа.
- Фильтроэлемент: спечённая бронза или высококачественный полимер (PE). Бронзовый элемент можно многократно промывать (УЗ-ванна, керосин), в отличие от одноразовых бумажных фильтров.
- Стакан: байонетное крепление — обслуживание без ключа: нажать фиксатор и повернуть стакан на 45°.
- Резьба манометра: G1/4″ (важно при замене разбитого манометра или установке электронного датчика давления).
- Корпус: алюминий қорытпасы — діріл мен қарқынды пайдалану үшін.
- Push-Lock тұтқасы: баптауды басу арқылы бекіту — қысым баптауы діріл мен кездейсоқ жанасу кезінде ауытқымайды; BFR сериясының арзан аналогтардан маңызды артықшылығы.
- Реттегіш: теңгерілген конструкция (Balanced Design) — кірістегі қысымның ауытқулары шығыстағы тұрақтылыққа іс жүзінде әсер етпейді; станоктар мен бояу жабдығының дәлдігі үшін аса маңызды. Ағызатын түрі (Relieving): орнату мәні төмендегенде артық қысым қақпақтағы тесік арқылы өздігінен шығарылады (құралмен «пысылдатпай»).
- Дефлектор (Spinner): стақан ішіндегі қалақша құйын жасайды; су тамшылары мен ауыр шаң қабырғаларға қысылып, кеуекті сүзгі элементін бітемей төмен ағады — картридждің қызмет ету мерзімін айтарлықтай ұзартады.
- Сүзгі элементі: күйдіріп біріктірілген қола немесе жоғары сапалы полимер (PE). Бір реттік қағаз сүзгілерден айырмашылығы, қола элементті бірнеше рет жууға болады (УД-ванна, керосин).
- Стақан: байонетті бекіту — кілтсіз қызмет көрсету: бекіткішті басып, стақанды 45° бұрыңыз.
- Манометр бұрандасы: G1/4″ (сынған манометрді ауыстырғанда немесе электрондық қысым датчигін орнатқанда маңызды).
Комплектация и монтаж: в стандарте Blank — L-образный металлический кронштейн; крепление за гайку под рукояткой (на шейку корпуса). Установка вертикально, стаканом вниз; направление потока — по стрелке.
Жиынтығы және монтажы: стандартта Blank — L тәрізді металл кронштейн; тұтқаның астындағы сомын арқылы бекітіледі (корпус мойнына). Тігінен, стақанын төмен қаратып орнатыңыз; ағын бағыты — көрсеткі бойынша.
Параметры: диапазон 0.05 – 0.85 МПа, макс. 1.0 МПа. Габариты 70 мм × 210 мм.
Параметрлер: ауқымы 0.05 – 0.85 МПа, макс. 1.0 МПа. Габариттері 70 мм × 210 мм.
Исполнение «N» — без сброса избыточного давления, «H» — высокое давление (до 1.5–2.0 МПа). В каталоге представлено исполнение Blank (Relieving, до 0.85 МПа).
«N» орындалуы — артық қысымды шығарусыз, «H» — жоғары қысым (1.5–2.0 МПа дейін). Каталогта Blank орындалуы ұсынылған (Relieving, 0.85 МПа дейін).

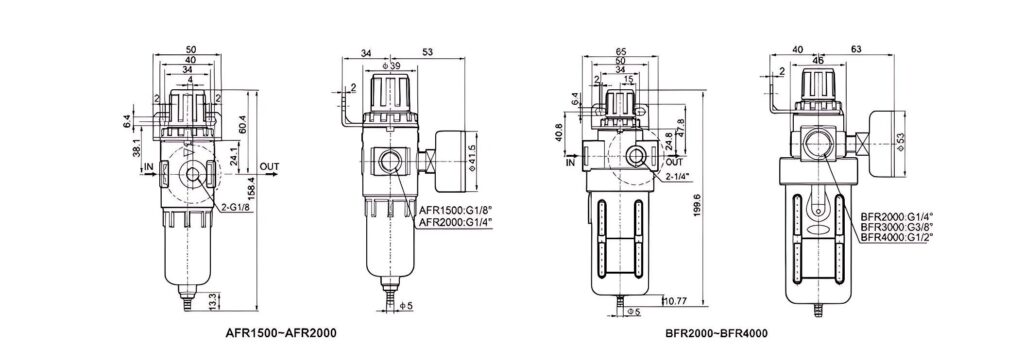

Технические чертежи
Техникалық сызбалар
Схемы подключения
Қосылу схемалары
Графики расхода
Шығын графиктері
Какие исполнения входят в серию BFR?
BFR сериясына қандай орындалымдар кіреді?
В серии три типоразмера, у каждого одна присоединительная резьба по листу завода: BFR2000-02 (G1/4), BFR3000-03 (G3/8), BFR4000-04 (G1/2); у BFR2000 есть ещё исполнение BFR2000-02-G14. Каждое исполнение — отдельная позиция; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Серияда үш типөлшем бар, әрқайсысында зауыт парағы бойынша бір қосу бұрандасы: BFR2000-02 (G1/4), BFR3000-03 (G3/8), BFR4000-04 (G1/2); BFR2000-де тағы BFR2000-02-G14 орындалуы бар. Әр орындалу — жеке позиция; бағалары бар толық тізім осы карточканың кестесінде келтірілген. Бағалар каталогтан алынады және онымен бірге жаңартылады, сондықтан сипаттамада сандарды көрсетпейміз.
Как подобрать нужное исполнение BFR?
BFR-дің қажетті орындалымын қалай таңдауға болады?
Основа выбора — резьба присоединения и расход воздуха по линии; для фильтрующего элемента отдельно смотрят тонкость очистки. Обозначение узла уже содержит присоединительный размер. В сборной группе все модули должны совпадать по типоразмеру — без этого нужен переходник.
Таңдаудың негізі — қосылу бұрандасы және желі бойынша ауа шығыны; сүзгілеуші элемент үшін тазарту жұқалығы бөлек қаралады. Тораптың белгіленуінде қосылыс өлшемі бұрыннан бар. Құрама топта барлық модульдер типтік өлшемі бойынша сәйкес келуі керек — әйтпесе өтпелі бөлшек қажет.
Что входит в комплект?
Жинаққа не кіреді?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели пришлём по запросу, когда заказ подтверждён.
Жинаққа түйіннің өзі кіреді; бекіткішке, нақты қосылуға арналған тығыздағыштарға және ілеспе элементтерге бөлек тапсырыс беріледі. Сызбалар мен 3D-модельдерді тапсырысты растаған кезде сұрау бойынша жібереміз.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — Camozzi NXE3-1/2-FR0004 — отличие: диапазон у Camozzi до 9 бар, у нашего до 0,85 МПа; Chelic BFR300 — отличие: исполнение (корпус, фильтрующий элемент, уплотнения, порт) нашего изделия сравните с нашей карточкой; Mindman MAFR300-10A-G — отличие: расход: у оригинала ≈1200–1250 Нл/мин, у нашего 1500 Нл/мин (на 20 % меньше) (совпадают присоединительные и установочные размеры, серия BFR).
Үйлесімді аналог — Camozzi NXE3-1/2-FR0004 — айырмашылығы: ауқым Camozzi-де 9 бар-ға дейін, біздікінде 0,85 МПа-ға дейін; Chelic BFR300 — айырмашылығы: біздің бұйымның орындалуын (корпус, сүзгі элементі, тығыздағыштар, порт) біздің карточкамен салыстырыңыз; Mindman MAFR300-10A-G — айырмашылығы: ауа шығыны: түпнұсқада ≈1200–1250 Нл/мин, біздікінде 1500 Нл/мин (20 % аз) (қосу және орнату өлшемдері сәйкес келеді, BFR сериясы).
Как расшифровать артикул BFR?
BFR артикулын қалай ажыратып оқуға болады?
Формат: BFR{типоразмер bfr}-{присоединение (резьба)}
Пішім: BFR{bfr типөлшемі}-{қосылу (бұранда)}
- BFR — серия
- Типоразмер BFR: 2000 / 3000 / 4000
- Присоединение (резьба): G1/4 / G3/8 / G1/2
- BFR — серия
- BFR типөлшемі: 2000 / 3000 / 4000
- Қосылу (бұранда): G1/4 / G3/8 / G1/2
Пример: BFR2000-02
Мысал: BFR2000-02
WAALPC BFR ауа дайындау блогы — қос модуль: сүзгі-ылғалбөлгіш (25 мкм) + G1/4″ кірістірілген манометрі бар қысым реттегіші. Тазартылған әрі қысымы тұрақты ауаны беру үшін екі сатылы ауа дайындау блогының шағын баламасы.
BFR2000 ауа дайындау блогы, порт G1/4″. Алюминий корпус. Өткізу қабілеті жоғары, Blank орындалуы (25 мкм, жартылай автомат). Сүзгі элементін бірнеше рет қалпына келтіруге (тазартуға) болады — иелену құны төмендейді.
Корпус: алюминий қорытпасы — діріл мен қарқынды пайдалануға арналған.
Бекітпелі тұтқа: баптау басу арқылы бекітіледі — діріл мен кездейсоқ жанасудан қысым баптауы ауытқымайды.
Реттегіш: теңгерімделген құрылым — кірістегі қысымның ауытқуы шығыстағы тұрақтылыққа іс жүзінде әсер етпейді; станоктар мен бояу жабдығының дәлдігі үшін маңызды. Тастайтын түрі: баптау төмендегенде артық қысым қақпақтағы тесік арқылы өздігінен шығады.
Дефлектор: тостаған ішіндегі қалақша құйын жасайды; су тамшылары мен ауыр шаң қабырғаларға қысылып, төмен ағады да, кеуекті сүзгі элементін бітемейді — картридждің қызмет мерзімін едәуір ұзартады.
Сүзгі элементі: күйдірілген қола немесе жоғары сапалы полимер (PE). Қола элементті бір реттік қағаз сүзгілерден айырмашылығы, бірнеше рет жууға болады (ультрадыбыстық ванна, керосин).
Тостаған: байонетті бекіту — кілтсіз қызмет көрсету: бекіткішті басып, тостағанды 45°-қа бұрыңыз.
Манометр бұрандасы: G1/4″ (сынған манометрдің орнына жаңасын қойғанда немесе электрондық қысым датчигін орнатқанда маңызды).
Жиынтық және монтаж: Blank стандартында — L тәрізді металл кронштейн; тұтқаның астындағы сомын арқылы (корпус мойнына) бекітіледі. Тігінен, тостағанын төмен қаратып орнатылады; ағын бағыты — көрсеткі бойынша.
Параметрлер: диапазон 0,05 МПа-дан 0,85 МПа-ға дейін. Габариттері 70 мм × 210 мм.
«N» орындалуы — артық қысымды тастаусыз, «H» — жоғары қысым (1,5–2,0 МПа-ға дейін). Каталогта Blank орындалуы ұсынылған (тастайтын, 0,85 МПа-ға дейін).
