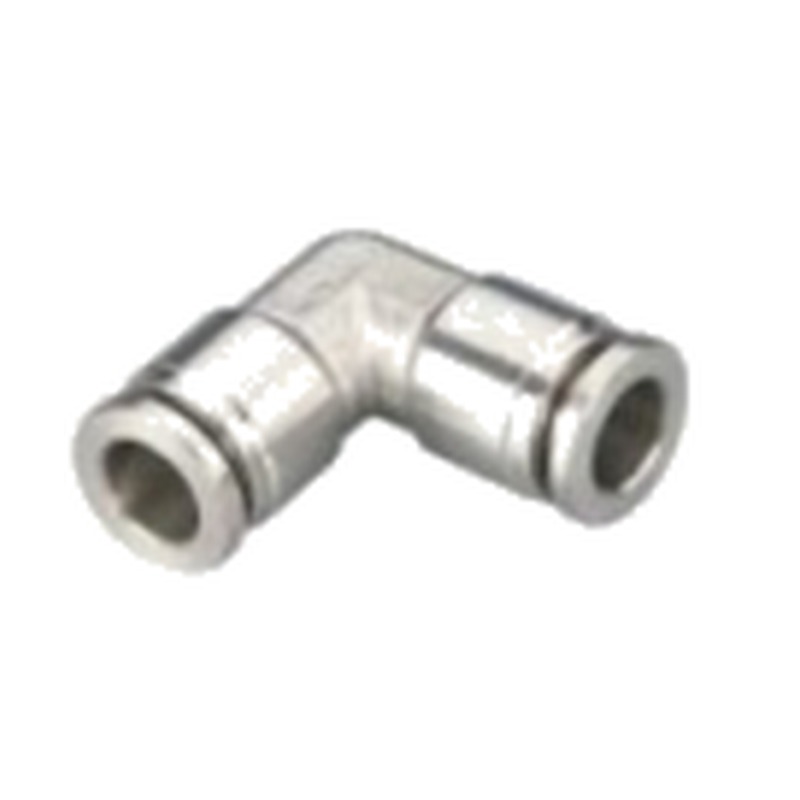

Фитинг нерж. обжимной SS-PV-card (L-угольник)
Равнопроходный угольник 90° нержавеющий WAALPC SS-PV-card — поворот линии трубка-трубка на 90° без резьбы. Фиксация накидной гайкой (обжим). Нержавеющая сталь SS304/316 для коррозионных, пищевых и химических сред. Под трубку Ø6–14 мм.
Серия SS-PV-card — равнопроходные цанговые угольники 90° для соединения двух пневматических трубок одного диаметра без разъёма резьбы. Геометрия L-образная: два цанговых порта расположены под прямым углом, что позволяет менять направление магистрали в стеснённых условиях без дополнительных переходников.
Конструкция и принцип соединения
Каждый порт оснащён цанговым зажимом мгновенного действия: трубка вставляется до упора, цанга фиксирует её, а уплотнительное кольцо обеспечивает герметичность. Для отсоединения достаточно нажать на торцевое кольцо. Корпус, цанга и захватные элементы выполнены из нержавеющей стали, уплотнения — из фторкаучука (FKM) для расширенной химической стойкости.
Материал и стойкость
Все детали изготовлены из нержавеющей стали марок 304 и 316. Такое исполнение обеспечивает устойчивость к коррозии, окислению и агрессивному воздействию моющих и стерилизующих сред. Сталь 316 с добавкой молибдена предпочтительна для морской атмосферы и хлоридсодержащих сред.
Применение
- Пищевая промышленность и розлив напитков (мойка CIP/SIP);
- Фармацевтика и производство косметики;
- Химические и нефтехимические установки;
- Морское и портовое оборудование;
- Лабораторные и аналитические стенды.
Технические границы
Максимальное рабочее давление — до 1,0 МПа. Диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров в зависимости от диаметра и среды. Серия пригодна для вакуума до −0,09 МПа. Рабочие среды — сжатый воздух, инертные газы, вода и совместимые жидкости.
Как подобрать типоразмер
Угольник равнопроходный, поэтому достаточно указать наружный диаметр трубки: серия охватывает цанги 6, 8, 10, 12 и 14 мм. Подберите типоразмер по диаметру вашей трубки; при стыковке трубок разного диаметра используйте переходные угольники соответствующей серии. Инженеры CORNETA.TECH помогут сопоставить типоразмер по чертежу или образцу.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316, уплотнения FKM
- Тип соединения: цанговое, равнопроходное трубка-трубка
- Диапазон диаметров цанги: 6–14 мм
- Присоединительная резьба: отсутствует (соединение трубка-трубка)
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: не заявлен производителем
- Вакуум: до −0,09 МПа
Под какие диаметры трубки есть исполнения серии SS-PV-CARD
Ряд закрывает наружные диаметры трубки 6 мм, 8 мм, 10 мм, 12 мм, 14 мм — всего 5 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — Legris 1802 06 00 (совпадают присоединительные и установочные размеры, серия SS-PV-CARD).
Как расшифровать артикул SS-PV-card?
Формат: SS-PV-card-{диаметр трубки}
- SS-PV-card — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14
Пример: SS-PV-card-6
