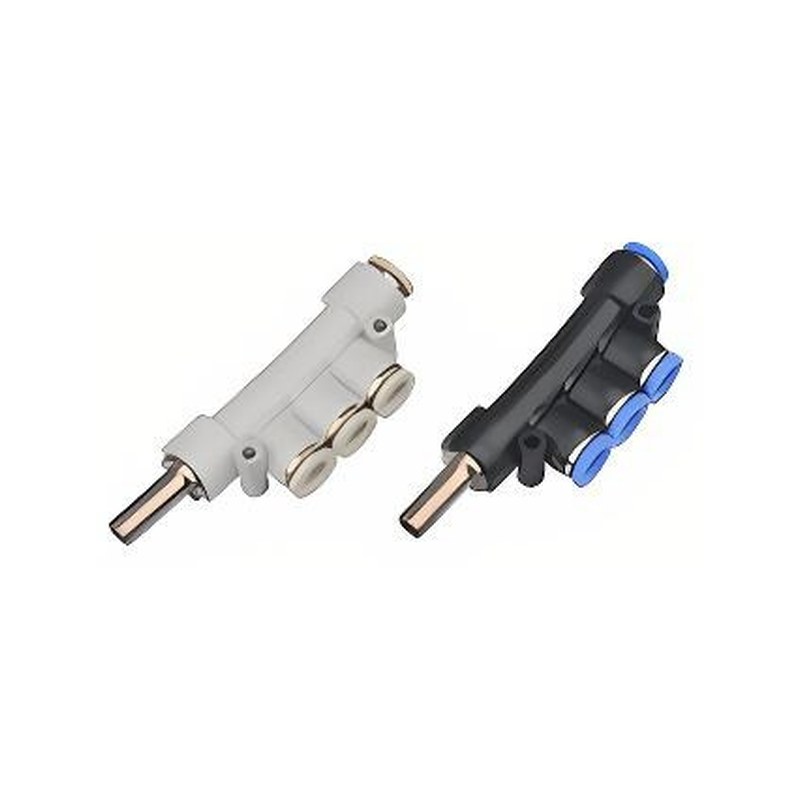

Коллектор-разветвитель цанговый PKJZ
Цанговый коллектор-разветвитель «трубка–трубка», комбинированный (никелированный латунный корпус + полимерная цанга POM) — раздаёт воздух из одной магистрали на несколько трубок, подключение вставкой без инструмента. Ø 3–6 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём замену.
О серии
WAALPC PKJZ — цанговый коллектор-разветвитель по схеме «трубка–трубка»: раздаёт воздух из одной магистрали на несколько трубок и позволяет обойтись без узла из отдельных тройников. Подключение — вставкой трубки в цангу без инструмента.
Исполнение комбинированное: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, рабочая температура −20…+60 °C. Рабочее давление −0,099…1,0 МПа (от вакуума до 1,0 МПа), максимальное 1,5 МПа. Присоединение — под трубки PU (полиуретан) и PA (полиамид).
Расшифровка артикула
Артикул кодирует Ø трубки под цангу. Серия — PKJZ.
- PKJZ4 — под трубку Ø 4 мм
- PKJZ6 — под трубку Ø 6 мм
Как подобрать нужное исполнение PKJZ?
Единственный параметр в обозначении — диаметр трубки под цангу. Диаметр отводов подбирают под фактический диаметр трубок, идущих к потребителям: заниженный диаметр ограничивает расход, завышенный не держит трубку в цанге.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — WAALPC PKJZ (совпадают присоединительные и установочные размеры, серия PKJZ).
