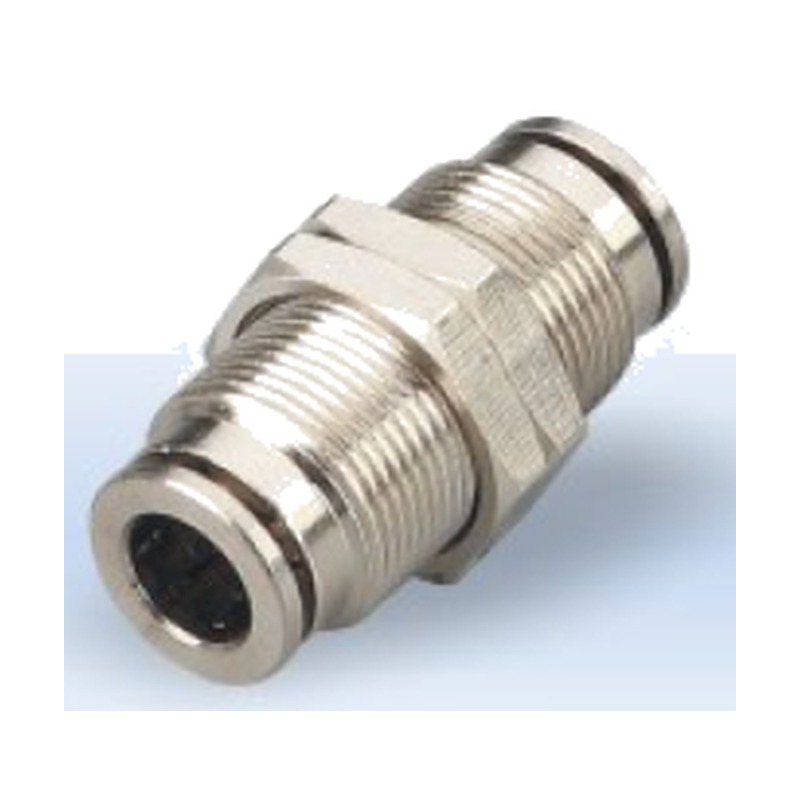

Переборочный соединитель прямой цельнолатунный TH-PM
Соединитель переборочный прямой цельнолатунный WAALPC TH-PM — вывод линии через стенку шкафа или панель с фиксацией контргайкой. резьба R1/8–R1/2, цанга 4–12 мм. Материал: цельная латунь. Поставка 2–4 недели.
Назначение и конструкция
Серия TH-PM — это прямые цанговые муфты с наружной присоединительной резьбой для быстрого монтажа пневматических и жидкостных линий. Один торец — резьбовой штуцер, противоположный — цанговый зажим под трубку: фитинг соединяет резьбовое отверстие узла (коллектора, клапана, исполнительного механизма) с пластиковой или металлической трубкой по прямой геометрии, без изменения направления потока. Установка трубки выполняется простым вводом в цангу, фиксация — цанговым кольцом, демонтаж — нажатием на освобождающую втулку.
Материал и стойкость
Корпус и цанговые элементы изготовлены из латуни ЛС59-1 с никелированием. Гладкие поверхности и отсутствие застойных зон позволяют применять серию там, где требуется санитарная чистота и устойчивость к циклической мойке.
Применение
- Пищевая промышленность и розлив — линии, подверженные регулярной санитарной обработке.
- Фармацевтика и производство косметики — чистые среды, повышенные требования к материалу.
- Химическое и нефтехимическое оборудование — контакт с агрессивными жидкостями и газами.
- Морская техника и прибрежные объекты — атмосфера с высоким содержанием солей.
Технические границы
Рабочее давление — до 1.0 МПа (10 бар), с возможностью работы в вакууме до −100 кПа. Диапазон рабочих температур: от −20 до +150 °C — зависит от уплотнения и материала применяемой трубки. Рабочая среда: сжатый воздух, нейтральные и слабоагрессивные жидкости и газы.
Как подобрать типоразмер
Серия охватывает 18 типоразмеров. Выбор ведётся по двум параметрам: наружному диаметру трубки (цанга 4, 6, 8, 10, 12 мм) и присоединительной резьбе (R1/8, R1/4, R3/8, R1/2 в исполнении G — цилиндрическая BSPP). Уточните диаметр трубки линии и тип резьбного отверстия узла. При сомнениях по совместимости с импортным оборудованием направьте список артикулов — наши инженеры подберут соответствие.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: резьбовое цанговое (резьба–трубка)
- Диаметр цанги: 4–12 мм
- Присоединительная резьба: G1/8–G1/2 (BSPP, цилиндрическая)
- Макс. рабочее давление: до 1.0 МПа
- Диапазон температур: −20…+150 °C
- Вакуум: до −100 кПа
Совместимость с импортными аналогами
Совместимый аналог — Camozzi S6590 8-01, Festo QSSF-x-4-B, SMC KQB2E (совпадают присоединительные и установочные размеры, серия TH-PM).
Как расшифровать артикул TH-PM?
Формат: TH-PM-{диаметр трубки}-{присоединение (резьба)}
- TH-PM — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2
Пример: TH-PM-4-01G
