TH-PB

Тройник цельнолатунный цанговый, наружная резьба на отводе TH-PB

Тройник цельнолатунный цанговый WAALPC TH-PB — разветвление магистрали на два направления. Материал: цельная латунь. Поставка 2–4 недели.

Артикулы серии: TH-PB-4-01, TH-PB-4-01G, TH-PB-4-02 (всего 45 модификаций)

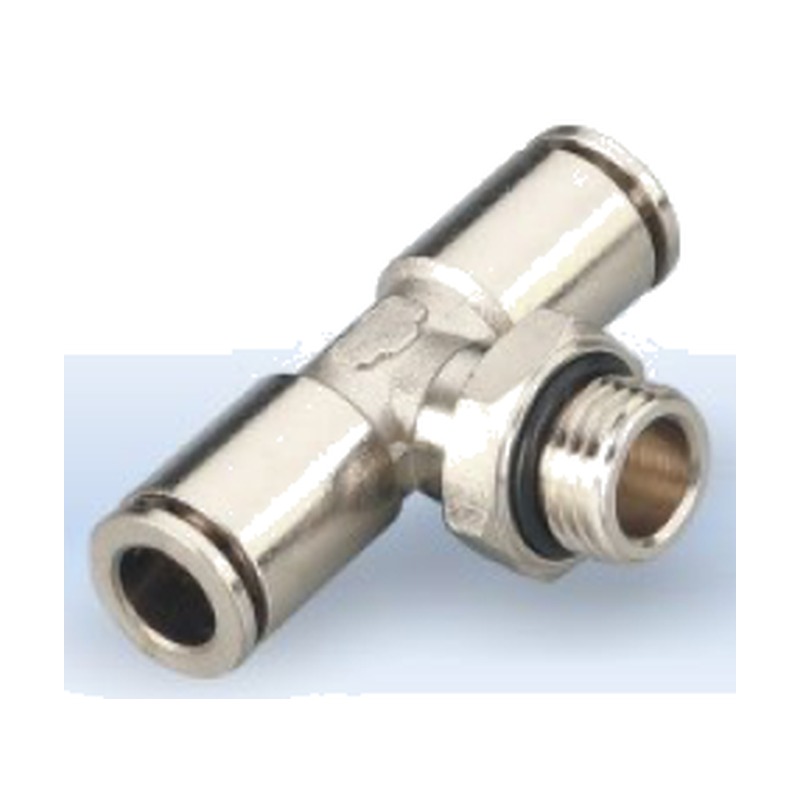

Тройник цельнолатунный цанговый, наружная резьба на отводе TH-PB WAALPC TH-PB
TH-PB фото 1
TH-PB чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Тройник (T-образный)
Тип соединения
Цанга + наружная резьба (на отводе)
Материал корпуса
Латунь (никелированная)
Материал цанги
Латунь
Материал уплотнения
FKM (Viton, фторкаучук)
Диаметр трубки
4, 6, 8, 10, 12 мм
Рабочая среда
Сжатый воздух / вода
Все характеристики →
от 1 656 ₸
Артикул: TH-PB-4-01
✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Назначение и конструкция

Резьбовой цанговый тройник Т-образной формы (серия TH-PB) предназначен для разветвления пневматической или жидкостной магистрали с одновременным резьбовым подводом к коллектору, клапану или исполнительному устройству. Геометрия тройника обеспечивает соединение двух соосных трубок и одного перпендикулярного отвода: два торца оснащены цанговыми зажимами под трубку, один торец — наружной присоединительной резьбой. Трубка фиксируется цангой без инструмента, уплотнение по наружному диаметру обеспечивает разъёмное соединение с возможностью многократного перемонтажа.

Материал и коррозионная стойкость

Корпус и захватные элементы изготовлены из латуни ЛС59-1 с никелированием. Это исключает ржавление и обеспечивает стойкость к влажной атмосфере, моющим средам и дезинфекции.

Технические границы

Максимальное рабочее давление — до 1,0 МПа. Диапазон рабочих температур ориентировочно от −20 до +150 °C (зависит от материала трубки и среды). Допускается работа в вакуумных линиях. Точные пределы согласуются под конкретный типоразмер и условия эксплуатации.

Как подобрать типоразмер

Серия охватывает 32 типоразмера: диаметр цанги 4, 6, 8, 10 и 12 мм в сочетании с резьбой R1/8…R1/2 (коническая, BSPT) или G1/8…G1/2 (цилиндрическая, BSPP, суффикс G), а также M5×0,8. Для подбора укажите наружный диаметр трубки, тип и размер присоединительной резьбы ответной детали, рабочую среду и давление. Наши инженеры подберут точный артикул серии и подготовят спецификацию.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: резьбовой цанговый, монтаж без инструмента
  • Диаметр цанги: 4–12 мм
  • Присоединительная резьба: R/G 1/8–1/2, M5×0,8
  • Макс. рабочее давление: до 1,0 МПа
  • Рабочая температура: −20…+150 °C
  • Возможна работа в вакуумных линиях

В нашем ряду ему отвечает TH-PB-10-04. Пара проверена факт-чеком: совпадают класс изделия, форма и присоединение; типоразмер подбирают по диаметру и резьбе.

Совместимость с импортными аналогами

Совместимый аналог — Camozzi TH-PB, SMC KQB2T (совпадают присоединительные и установочные размеры, серия TH-PB).

Как расшифровать артикул TH-PB?

Формат: TH-PB-{диаметр трубки}-{присоединение (резьба)}

  • TH-PB — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12
  • Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Пример: TH-PB-4-01

Категории: Цельнолатунный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — поставка 2–4 недели		Совместим с импортными
TH-PB-10-02Ø10 мм, R1/42 898 ₸—SMC KQB2T10-02
TH-PB-10-02GØ10 мм, G1/43 186 ₸—SMC KQB2T10-G02
TH-PB-10-03Ø10 мм, R3/82 970 ₸—SMC KQB2T10-03
TH-PB-10-03GØ10 мм, G3/83 258 ₸—SMC KQB2T10-G03
TH-PB-10-04Ø10 мм, 1/23 240 ₸—SMC KQB2T · SMC KQB2T10-04
TH-PB-10-04GØ10 мм, G1/23 564 ₸—SMC KQB2T10-G04
TH-PB-12-02Ø12 мм, R1/43 762 ₸—SMC KQB2T12-02
TH-PB-12-02GØ12 мм, G1/44 140 ₸—SMC KQB2T12-G02
TH-PB-12-03Ø12 мм, R3/83 762 ₸—SMC KQB2T12-03
TH-PB-12-03GØ12 мм, G3/84 140 ₸—SMC KQB2T12-G03
TH-PB-12-04Ø12 мм, R1/24 446 ₸—SMC KQB2T12-04
TH-PB-12-04GØ12 мм, G1/24 878 ₸—SMC KQB2T12-G04
TH-PB-4-01Ø4 мм, 1/81 656 ₸—SMC KQB2T4-01 · SMC KQB2T04-01
TH-PB-4-02Ø4 мм, 1/41 656 ₸—SMC KQB2T4-02 · SMC KQB2T04-02
TH-PB-4-M5Ø4 мм, M51 656 ₸—SMC KQB2T4-M5 · SMC KQB2T04-M5
TH-PB-6-01Ø6 мм, 1/81 656 ₸—SMC KQB2T6-01 · SMC KQB2T06-01
TH-PB-6-01GØ6 мм, G1/81 818 ₸—SMC KQB2T06-G01
TH-PB-6-02Ø6 мм, 1/41 728 ₸—SMC KQB2T6-02 · SMC KQB2T06-02
TH-PB-6-02GØ6 мм, G1/41 890 ₸—SMC KQB2T06-G02
TH-PB-6-03Ø6 мм, 3/81 836 ₸—SMC KQB2T6-03 · SMC KQB2T06-03
TH-PB-6-03GØ6 мм, G3/82 016 ₸—SMC KQB2T06-G03
TH-PB-6-M5Ø6 мм, M51 656 ₸—SMC KQB2T6-M5 · SMC KQB2T06-M5
TH-PB-8-01Ø8 мм, 1/82 070 ₸—SMC KQB2T8-01 · SMC KQB2T08-01
TH-PB-8-02Ø8 мм, 1/42 106 ₸—SMC KQB2T8-02 · SMC KQB2T08-02
TH-PB-8-02GØ8 мм, G1/42 304 ₸—SMC KQB2T08-G02
TH-PB-8-03Ø8 мм, 3/82 214 ₸—SMC KQB2T8-03 · SMC KQB2T08-03
TH-PB-8-03GØ8 мм, G3/82 448 ₸—SMC KQB2T08-G03

Совместимо с SMC KQB2T10-02

Совместимый аналог — наш TH-PB-10-02, Ø10 мм, R1/4. Цена 2 898 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2T10-G02

Совместимый аналог — наш TH-PB-10-02G, Ø10 мм, G1/4. Цена 3 186 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2T10-03

Совместимый аналог — наш TH-PB-10-03, Ø10 мм, R3/8. Цена 2 970 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2T10-G03

Совместимый аналог — наш TH-PB-10-03G, Ø10 мм, G3/8. Цена 3 258 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2T

Совместимый аналог — наш TH-PB-10-04, Ø10 мм, 1/2. Цена 3 240 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2T10-04

Совместимо с SMC KQB2T10-G04

Совместимый аналог — наш TH-PB-10-04G, Ø10 мм, G1/2. Цена 3 564 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Цельнолатунный»?

Тройник цельнолатунный цанговый, наружная резьба на отводе TH-PXот 1 656 ₸Фитинг цельнолатунный цанговый TH-PD (тройник переходной)от 1 656 ₸Фитинг цельнолатунный цанговый TH-PE (тройник Т трубка-трубка)от 600 ₸Фитинг цельнолатунный цанговый TH-PEG (тройник переходной)от 2 088 ₸Фитинг цельнолатунный цанговый TH-PW (Y-тройник переходной, разные диаметры)от 2 088 ₸Фитинг цельнолатунный цанговый TH-PY (тройник Y трубка-трубка)от 1 944 ₸
Весь раздел — 144 позиции →

Каким импортным обозначениям соответствует TH-PB

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с TH-PB?

ПневмотрубкиПневмоцилиндрыДроссели

Какие вопросы чаще всего задают про TH-PB?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Друг к другу подходят не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать совместимый аналог импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

📞
