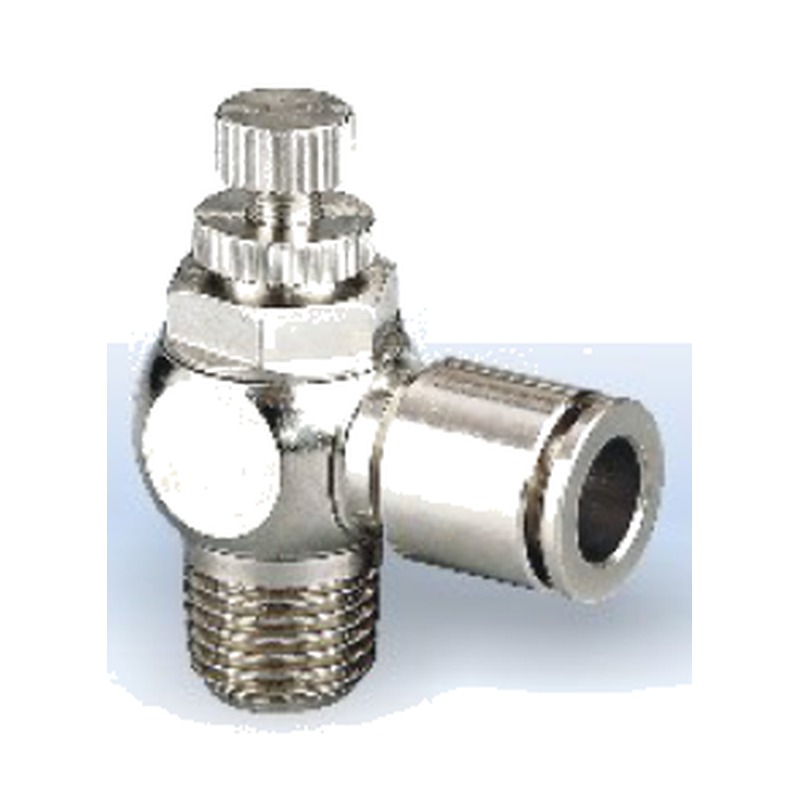

Дроссель цельнолатунный цанговый TH-SL (обратный клапан)
Дроссель с обратным клапаном в латунном никелированном корпусе — регулирует скорость пневмоцилиндра регулировочным винтом с фиксацией. Ввинчивается прямо в порт цилиндра: цанговый вход под трубку Ø 4–12 мм и резьба R1/8–R1/2, G1/8–G1/2 или M5×0,8. поставка 2–4 недели.
Назначение и конструкция
Серия TH-SL — резьбовые цанговые дроссели из латуни ЛС59-1 с никелированием для плавной регулировки расхода сжатого воздуха в пневмолиниях. Корпус совмещает регулировочный винт с фиксацией контргайкой и цанговый зажим трубки: трубка вставляется в порт без инструмента и удерживается стальными зубьями цанги, уплотнение — кольцом из фторкаучука. Поворотом винта изменяется проходное сечение, что позволяет настроить скорость потока и, при монтаже на пневмоцилиндре, отрегулировать скорость выхода и втягивания штока.
Материал и стойкость
Все детали смачиваемого тракта выполнены из латуни ЛС59-1 с никелированием. Гладкие поверхности и отсутствие гальванических покрытий допускают применение там, где недопустимо загрязнение продукта частицами цинка или никеля.
Применение
- пищевая и молочная промышленность, линии розлива и упаковки;
- фармацевтика и производство косметики;
- химические и гальванические участки;
- морское и портовое оборудование, прибрежные объекты;
- системы с регулярной мойкой и санитарной обработкой.
Технические границы
Рабочая среда — очищенный сжатый воздух. Максимальное рабочее давление до 1,0 МПа, диапазон рабочих температур от -5 до +60 °C. Резьбовое присоединение R1/8-R1/2 коническое (BSPT) либо G1/8-G1/2 цилиндрическое (BSPP) — исполнения с суффиксом G, а также резьба M5x0,8. Цанговый порт рассчитан на наружный диаметр трубки 4, 6, 8, 10 и 12 мм.
Как подобрать типоразмер
Серия включает 31 типоразмер. Для подбора определите наружный диаметр пневмотрубки (4-12 мм) и тип присоединительной резьбы под порт оборудования: коническая R или цилиндрическая G с уплотнением по кольцу. Сверьте профиль резьбы с ответной частью клапана или цилиндра. Наши инженеры подберут типоразмер по вашему перечню и при необходимости предложат латунный аналоги по геометрии и расходу.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговый зажим трубки + резьбовое присоединение
- Диаметр цанги: 4, 6, 8, 10, 12 мм
- Присоединительная резьба: R1/8-R1/2, G1/8-G1/2, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Рабочая температура: -5…+60 °C
- Функция: плавная регулировка расхода винтом с контргайкой
Совместимость с импортными аналогами
Совместимый аналог — Camozzi TH-SL, SMC AS1201F-M5-04 (совпадают присоединительные и установочные размеры, серия TH-SL).
Как расшифровать артикул TH-SL?
Формат: TH-SL-{диаметр трубки}-{присоединение (резьба)}
- TH-SL — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5
Пример: TH-SL-4-01
