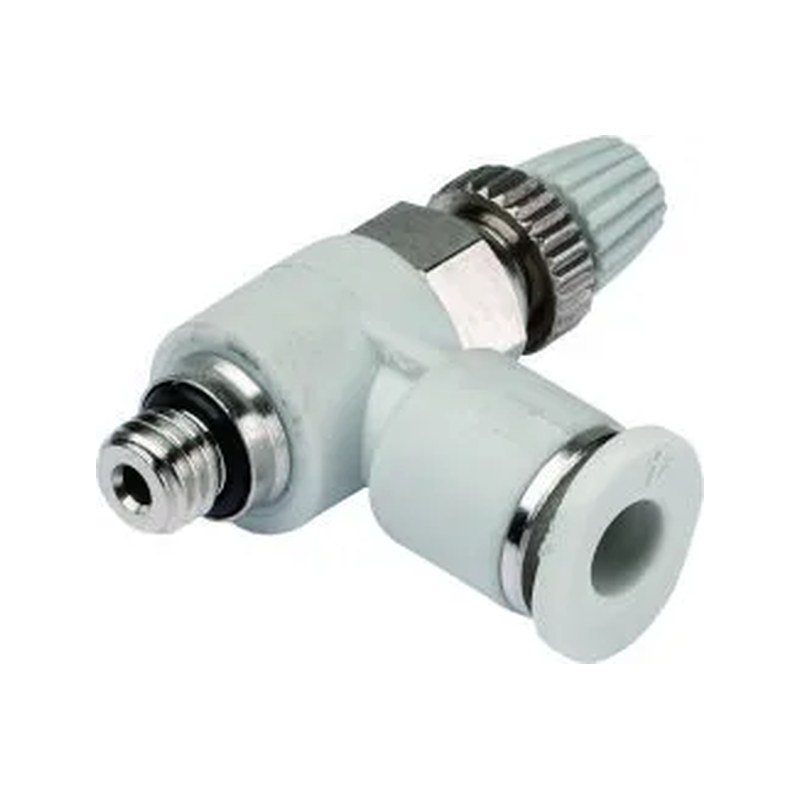

Дроссели с обратным клапаном SL — цанговые, Ø4-16 мм, резьба R1/8″-R1/2″ — купить в Казахстане, цена в тенге
SL дроссельдері — кері клапаны бар, цангалы, Ø4–16 мм түтікке, R бұрандасы, WAALPC
SL — WAALPC-тің кері клапаны бар цангалы дроссельдерінің сериясы.
Түрі — сыртқы бұрандасы бар бұрыштық дроссель: Ø4–16 мм түтікке, R1/8″–R1/2″ конустық бұранда.
Серия үйлесімді аналог ретінде ұсынылады — тапсырыс алдында жабдығыңыздың артикулын кестедегі кодтармен салыстырыңыз.
Дроссели пневматические с обратным клапаном SL — цанговое подсоединение трубки + наружная коническая резьба R. Регулируют скорость пневмоцилиндров и приводов. Ø трубки 4-16 мм, резьба R1/8″ — R1/2″. Гарантия 12 месяцев.
Цены каталога на 03.11.2026; цену нужного варианта покажут таблица ниже и корзина.
Бағалар — 03.11.2026 күнгі каталог бойынша; орындалымның нақты бағасы — төмендегі кестеде және себетте.
Какой наш артикул соответствует коду AirTAC серии SL?
| AirTAC PSL4M5A | → SL04-M5A | 1 320 ₸ |
| AirTAC PTL603A | → SL06-03A | 4 140 ₸ |
| AirTAC PTL1004B | → SL10-04B | 5 520 ₸ |
Это аналог-замена. Кодов AirTAC в ряду: 54; другой код впишите в поле «Ваш код изделия» выше — увидите наш артикул и цену.
+7 707 540-71-38 · WhatsApp на всех номерах ·
+7 707 540-71-38 · WhatsApp барлық нөмірлерде ·
Дроссель с обратным клапаном SL, цанговый, для трубки Ø4–16 мм, резьба R1/8″–R1/2″; совместимый аналог Festo. Регулирует скорость движения штока цилиндра. Склад в Алматы (ул. Садвакасова, 122), доставка по Казахстану транспортными компаниями. Цены в ₸ с НДС 16 %, к заказу — накладная и ЭСФ. Подберём по коду вашей марки.
Сериядағы деректер: түрі — сыртқы бұрандасы бар бұрыштық дроссель; реттеу түрі — бұрандалы, бір жақты (кері клапанмен); бұранда түрі — R (BSPT), конустық; корпус материалы — полимер корпус, бұрандасы мен бұрандамасы металл (металл мен пластиктен құрама корпус); жұмыс қысымы — 1,0 МПа-ға дейін (ең жоғарғысы 1 МПа, 10 бар); жұмыс ортасы — сығылған ауа (сүзу 40 мкм).
Түтік диаметрінің кодтары: 04, 06, 08, 10, 12, 14, 16. Бұранда кодтары: 01, 02, 03, 04, M5. Орындалу кодтары: A, B.
Позицияны үш код бойынша таңдаңыз: түтік диаметрі, бұранда, қажет болса — орындалу коды.
Серия WAALPC SL — пневматические дроссели с обратным клапаном, цанговое подсоединение для пластиковых трубок ПУ/ПА + наружная коническая резьба R (BSPT). Регулируют скорость движения поршня пневмоцилиндра в одну сторону, обеспечивая свободный возврат в другую через встроенный обратный клапан. Установка непосредственно в порт цилиндра — на выхлопе или на подаче.
Популярные типоразмеры: SL08-04, SL08-04A, SL08-04B, SL08-03, SL08-03A, SL08-03B, SL08-02, SL08-02A, SL08-02B, SL08-01.
Танымал типоөлшемдер: SL08-04, SL08-04A, SL08-04B, SL08-03, SL08-03A, SL08-03B, SL08-02, SL08-02A, SL08-02B, SL08-01.
Где применяется серия SL
SL сериясы қай жерде қолданылады
- Регулировка скорости пневмоцилиндров. Стандартный способ управления скоростью DSBC, DSNU, MAL, SC, ADVU и других цилиндров. Винтом регулировки задаётся скорость от 0 до максимальной.
- Управление приводами заслонок и клапанов. Замедление поворота на 90° для предотвращения гидроударов.
- Сборочные перекладчики. Точная настройка скорости подъёма/опускания захвата.
- Прижим в технологических операциях. Регулировка скорости подвода прижима для повторяемости.
- Қақпақтар мен клапандардың жетектерін басқару. Гидросоққыны болдырмау үшін бұрылысты 90° бәсеңдету.
- Құрастыру ауыстырғыштары. Ұстағышты көтеру/түсіру жылдамдығын дәл баптау.
- Технологиялық операциялардағы қысып ұстау. Қайталанғыштық үшін қысуды әкелу жылдамдығын реттеу.
Дросселирование на подаче и на выхлопе
Беру мен шығарудағы дроссельдеу
На выхлопе (рекомендуется) — дроссель установлен на возвратной линии (выходе из цилиндра). Воздух свободно входит в полость, медленно выходит. Стабильная скорость даже при переменной нагрузке.
На подаче — дроссель на впуске воздуха в цилиндр. Скорость зависит от нагрузки. Применяется для очень малых нагрузок или вертикального подъёма с противодавлением.
Линейка размеров
Өлшемдер қатары
| SKU | Ø трубки | Резьба | Цена |
|---|---|---|---|
| SL04-01 | 4 мм | R1/8″ | 960 ₸ |
| SL04-02 | 4 мм | R1/4″ | 1 700 ₸ |
| SL06-01 | 6 мм | R1/8″ | 960 ₸ |
| SL06-02 | 6 мм | R1/4″ | 1 700 ₸ |
| SL08-01 | 8 мм | R1/8″ | 1 200 ₸ |
| SL08-02 | 8 мм | R1/4″ | 1 800 ₸ |
| SL08-03 | 8 мм | R3/8″ | 3 200 ₸ |
| SL10-02 | 10 мм | R1/4″ | 1 750 ₸ |
| SL10-03 | 10 мм | R3/8″ | 3 100 ₸ |
| SL12-04 | 12 мм | R1/2″ | 3 180 ₸ |
Монтаж
Монтаж
Резьба R (BSPT) — герметизация конусом, без подмотки. Момент затяжки 5-8 Н·м. Трубка вставляется в цангу до упора, фиксация автоматическая. Для извлечения — нажать на цанговое кольцо и потянуть трубку. Винт регулировки шестигранный, диапазон 5 оборотов от полного закрытия до полного открытия.
Артикулы и кодировка SKU
SKU артикулдары мен кодталуы
Формат: SL{ØØ}-{резьба}, где Ø = диаметр трубки (04/06/08/10/12 мм), резьба = 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Пример: SL08-02 = Ø8 мм трубка × R1/4″ резьба.
Пішім: SL{ØØ}-{резьба}, мұнда Ø = түтік диаметрі (04/06/08/10/12 мм), бұранда = 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Мысал: SL08-02 = Ø8 мм түтік × R1/4″ бұранда.
Поставка
Жеткізу
Наличие уточняйте по каждой позиции.
Қолда барын әр позиция бойынша нақтылаңыз.
Какие исполнения входят в серию SL?
SL сериясына қандай орындалымдар кіреді?
В серии 74 исполнения. Обозначения ряда: SL04-01, SL04-01A, SL04-01B, SL04-02, SL04-02A, SL04-02B, SL04-03A и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Серияда 74 орындалу түрі бар. Қатар белгілері: SL04-01, SL04-01A, SL04-01B, SL04-02, SL04-02A, SL04-02B, SL04-03A және басқалар. Әр орындалым — өз типөлшемі бар жеке позиция; бағалары көрсетілген толық тізбе осы карточканың кестесінде берілген. Бағалар каталогтан алынады және онымен бірге жаңартылады, сондықтан сипаттамада сандарды көрсетпейміз.
Как подобрать нужное исполнение SL?
SL-дің қажетті орындалымын қалай таңдауға болады?
Дроссель подбирают по резьбе присоединения и диаметру трубки. Регулировка задаёт скорость движения штока: дросселирование на выхлопе даёт более плавный ход, чем на подаче. Встроенный обратный клапан пропускает воздух свободно в одну сторону и через регулируемое сечение в другую.
Что входит в комплект?
Жинаққа не кіреді?
В комплект входит сам узел; крепёж и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели пришлём по запросу, когда заказ подтверждён.
Жиынтыққа тораптың өзі кіреді; бекіткіштер мен ілеспе элементтерге бөлек тапсырыс беріледі, оларды нақты орындалуға қарай таңдайды. Сызбалар мен 3D-модельдерді тапсырысты растаған кезде сұрау бойынша жібереміз.
Все регулируемые дроссели — в разделе пневматические дроссели регулируемые.
Читайте также: цанговые пневматические дроссели.
Мыналарды да оқыңыз: цангалы пневматикалық дроссельдер.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — Aignep 55901-4-M5 — отличие: рабочее давление у Aignep до 20 бар; AirTAC PSL1002A; Camozzi TMVU 978-3/8-10; Festo GRLZ-1/8-QS-4-D (193157) — отличие: у Festo GRLZ металлический корпус, резьба у Festo G1/8, у нашего R1/8, у нашего SL-B — полимерный корпус; оба дросселируют на входе; Pneumax T2904M5; SMC AS2201F-01-10 — отличие: у SMC резьба R (коническая); SNS AS1201F-4-M5 — отличие: рабочее давление у SNS до 0,9 МПа; Univer HC010418 (совпадают присоединительные и установочные размеры, серия SL).
Как расшифровать артикул SL?
SL артикулын қалай ажыратып оқуға болады?
Формат: SL{диаметр трубки}-{резьба}{исполнение}
Пішімі: SL{түтік диаметрі}-{бұранда}{орындалуы}
- SL — серия
- Диаметр трубки: 4 мм / 6 мм / 8 мм / 10 мм / 12 мм / 14 мм / 16 мм
- Резьба: R1/8 / R1/4 / R3/8 / R1/2 / M5
- SL — серия
- Түтік диаметрі: 4 мм / 6 мм / 8 мм / 10 мм / 12 мм / 14 мм / 16 мм
- Бұранда: R1/8 / R1/4 / R3/8 / R1/2 / M5
Пример: SL04-01
Мысал: SL04-01
Кері клапаны бар SL пневматикалық дроссельдері — түтіктің цангалы қосылысы және сыртқы конустық R бұрандасы. Пневмоцилиндрлер мен жетектердің жылдамдығын реттейді. Түтік Ø 4–16 мм, бұранда R1/8″ — R1/2″.
WAALPC SL сериясы — кері клапаны бар пневматикалық дроссельдер, ПУ/ПА пластик түтіктерге арналған цангалы қосылыс және сыртқы конустық R (BSPT) бұрандасы. Пневмоцилиндр поршенінің қозғалыс жылдамдығын бір жаққа реттейді, ал кіріктірілген кері клапан арқылы екінші жаққа еркін қайтуды қамтамасыз етеді. Тікелей цилиндр портына — шығарындыға немесе беруге орнатылады.
Танымал типоөлшемдер: SL08-04, SL08-04A, SL08-04B, SL08-03, SL08-03A, SL08-03B, SL08-02, SL08-02A, SL08-02B, SL08-01.
Артикул пішімі: SL{ØØ}-{бұранда}, мұнда Ø — түтік диаметрі, бұранда — 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Мысал: SL08-02 — Ø8 мм түтік × R1/4″ бұранда.
WAALPC SL сериясының габариттік, монтаждық және қосылу өлшемдері. SL парағында әр типоөлшем бойынша ұзындығы, отырғызу және қосылу өлшемдері көрсетілген.
