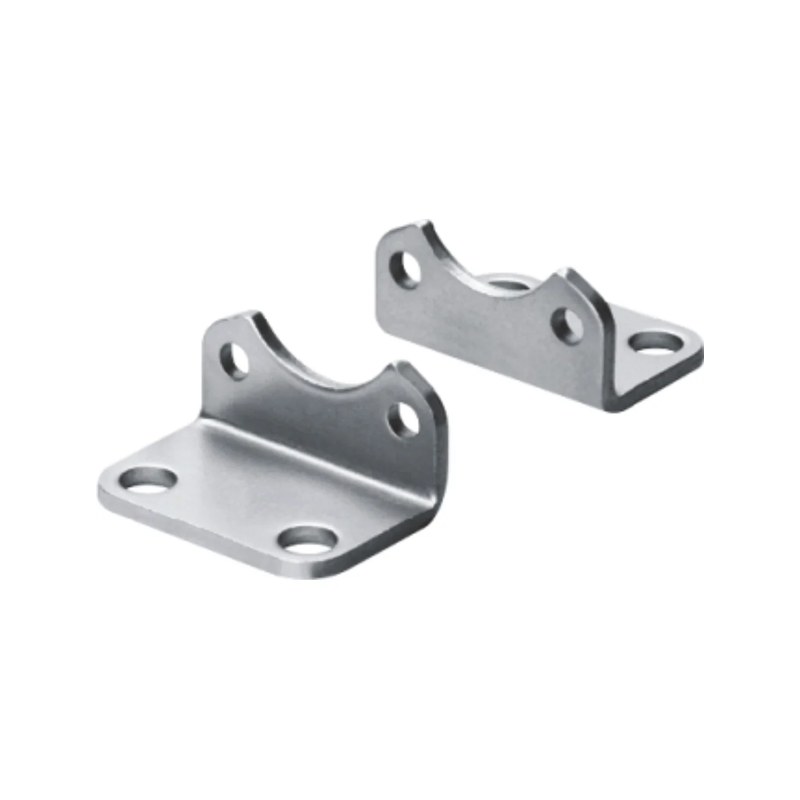

Лапа (опора нижняя) LB
Лапа (опора нижняя) WAALPC LB, 8/10/12/16/20/25/32/40/50/63/80/100/125/160/200. Аналог AirTAC LB.
Монтажные лапы WAALPC LB — крепёжные accessories для пневмоцилиндров серий DSBC/SC (ISO 15552). Цинкованная сталь, штампованное исполнение. Крепят цилиндр к станине через 4 болта.
Варианты по диаметру цилиндра
- LB-32 — для Ø32 (DSBC-32, SC-32)
- LB-40 — для Ø40 (DSBC-40)
- LB-50 — для Ø50 (DSBC-50, SC-50)
- LB-63 — для Ø63 (DSBC-63, SC-63)
Технические характеристики
- Тип аксессуара: крепление на лапах (монтажные лапы)
- Соответствие: ISO 15552
- Материал: оцинкованная сталь
- Применение: пневмоцилиндры DSBC, SC
Технические характеристики и применение
Монтажные лапы для пневмоцилиндров DSBC-32 (ISO 15552)
Монтажные лапы — стальные кронштейны для жёсткой фиксации корпуса пневмоцилиндра диаметром 32 мм к раме или плите. Используются при строго осевом направлении нагрузки, когда шарнирное крепление (серьга CB) не требуется. Комплект из двух лап крепится к передней и задней частям цилиндра.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр цилиндра | 32 мм |
| Расстояние между отверстиями лап (M) | 18 мм |
| Диаметр крепёжных отверстий | M5 |
| Стандарт | ISO 15552 (VDMA 24562) |
| Материал | Сталь, цинковое покрытие |
| Комплект | 2 лапы + крепёжные болты |
| Рабочая температура | −20 … +80 °C |
Совместимые пневмоцилиндры
- Waalpc DSBC-32
- серии DSBC-32 / DNC-32 (ISO 15552)
- серии SE-32 (ISO 15552, близкий аналог)
- серии CDS-32 (ISO 15552, близкий аналог)
- SNS DNC-32 / XCPC DNC-32 (ISO 15552, близкий аналог)
- Любые цилиндры ISO 15552 (VDMA 24562), ∅ 32 мм
⚠️ Не подходят для цилиндров с некруглым профилем и цилиндров ISO 21287 (компактные).
Когда выбирать LB, а не серьгу CB
Лапы подходят для монтажа при чисто осевой нагрузке. Серьга нужна, когда угол нагрузки меняется в процессе работы. Сравнение:
| Параметр | Монтажные лапы LB | Задняя серьга CB |
|---|---|---|
| Тип нагрузки | Строго осевая | С угловым смещением |
| Жёсткость крепления | Жёсткая фиксация | Шарнирная |
| Удобство замены | Демонтаж цилиндра целиком | Только задний торец |
| Применение | Горизонтальные досылатели, прессы | Рычаги, подъёмники |
Применение
- Досылатели деталей на конвейерных линиях — цилиндр работает строго горизонтально.
- Зажимные устройства с направляющими — лапы исключают любой поворот корпуса.
- Прессы небольшой мощности — вертикальный монтаж цилиндра.
- Автоматические сортировщики — несколько цилиндров в ряду, точное позиционирование.
Установка
- Установите переднюю лапу на передний фланец цилиндра (болты M5, момент 5–6 Н·м).
- Установите заднюю лапу на задний торец.
- Прикрепите обе лапы к монтажной раме — важно выдержать параллельность цилиндра оси движения нагрузки.
- Проверьте отсутствие перекоса подачей воздуха без нагрузки.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC F-SC40LB (совпадают присоединительные и установочные размеры, серия MONTAZH-LB).
Как расшифровать артикул LB?
Формат: {модификация}
- LB — серия
- Модификация: LB-100 / LB-125 / LB-16 / LB-160 / LB-20 / LB-200 / LB-25 / LB-32 / LB-40 / LB-50 / LB-63 / LB-80 …
Пример: LB-100
