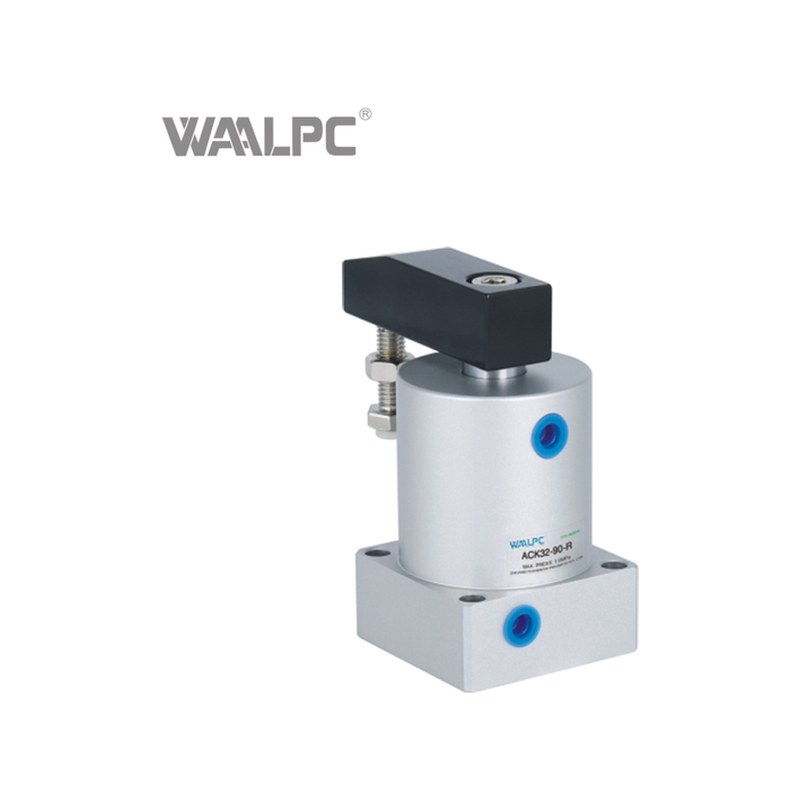

Поворотно-зажимной цилиндр ACKD90 (90°)

Поворотный пневмопривод WAALPC ACKD90 — Ø25–63 мм — компактный поворотный привод с фиксированным углом 90°.

Конструкция и принцип работы

Серия WAALPC ACKD90 — поворотно-зажимной (twist clamp) цилиндр двухплитного исполнения: при осевом ходе поршня прижимная плита сначала поворачивается на фиксированный угол 90° (направление вращения задаётся исполнением L или R — влево или вправо), а затем прижимает деталь. Это не линейный цилиндр в чистом виде — конечное действие складывается из поворота и последующего прижима. Корпус выполнен из анодированного алюминиевого сплава, шток и элементы поворотного механизма — из легированной стали с антифрикционным покрытием; уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления на очищенном сжатом воздухе.

Технические характеристики

• Диаметр поршня: Ø 25–63 мм
• Угол поворота / параметр исполнения по модели
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Диапазон температур: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое или регулируемое (PPV)
• Количество типоразмеров в серии: 5 модификаций

Применение

Серия WAALPC ACKD90 применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 25–63 мм покрывает большинство задач малой и средней мощности, а набор исполнений позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.

Совместимость и присоединительные размеры

Серия WAALPC ACKD90 спроектирована по общепринятой геометрии поворотно-зажимных приводов этого класса: присоединительные размеры, шаг крепёжных отверстий, диаметр и резьба штока, расположение пневматических портов выполнены по отраслевому стандарту. Это упрощает подбор при подборе аналога вышедшего из строя импортного привода этого класса без переделки конструкции и без замены пневматических подводов, кронштейнов и датчиков положения. Магнитное исполнение поршня совместимо со стандартными магнитоконтактными датчиками с креплением на корпус. При подборе аналога рекомендуем сверить шаблон артикула с прайс-листом WAALPC — формат кодирования диаметра, хода и опций описан в разделе «Типоразмеры» ниже.

Поставка и комплектация

Серия WAALPC ACKD90 поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.

Какие типоразмеры у серии ACKD90?

Ряд включает диаметры 25, 32, 40, 50, 63 мм — всего 5 исполнений, угол поворота фиксирован на 90°, направление — L (влево) или R (вправо). Это поворотно-зажимной механизм: выходное действие — поворот плиты с последующим осевым прижимом, а не линейное усилие штока, поэтому расчёт «усилие = давление × площадь поршня» для этой серии не применяется. Усилие зажима по типоразмерам — в паспорте на конкретное исполнение.

Совместимость с импортными аналогами

Совместимый аналог — XCPC ACKD90 (совпадают присоединительные и установочные размеры, серия POVOROTNYY-ACKD).

Как расшифровать артикул ACKD90?

Формат: {модификация}

• ACKD90 — серия
• Модификация: ACKD90°-25 / ACKD90°-32 / ACKD90°-40 / ACKD90°-50 / ACKD90°-63 / ACKD90-25

Пример: ACKD90°-25
