Пневмоцилиндр C95 (ISO 15552, SMC-формат)

Пневмоцилиндр стандартные WAALPC C95 — Ø 32–100 мм, ход 25–1000 мм.

Артикулы серии: C95-32-25, C95-32-50, C95-32-75 (всего 126 модификаций)

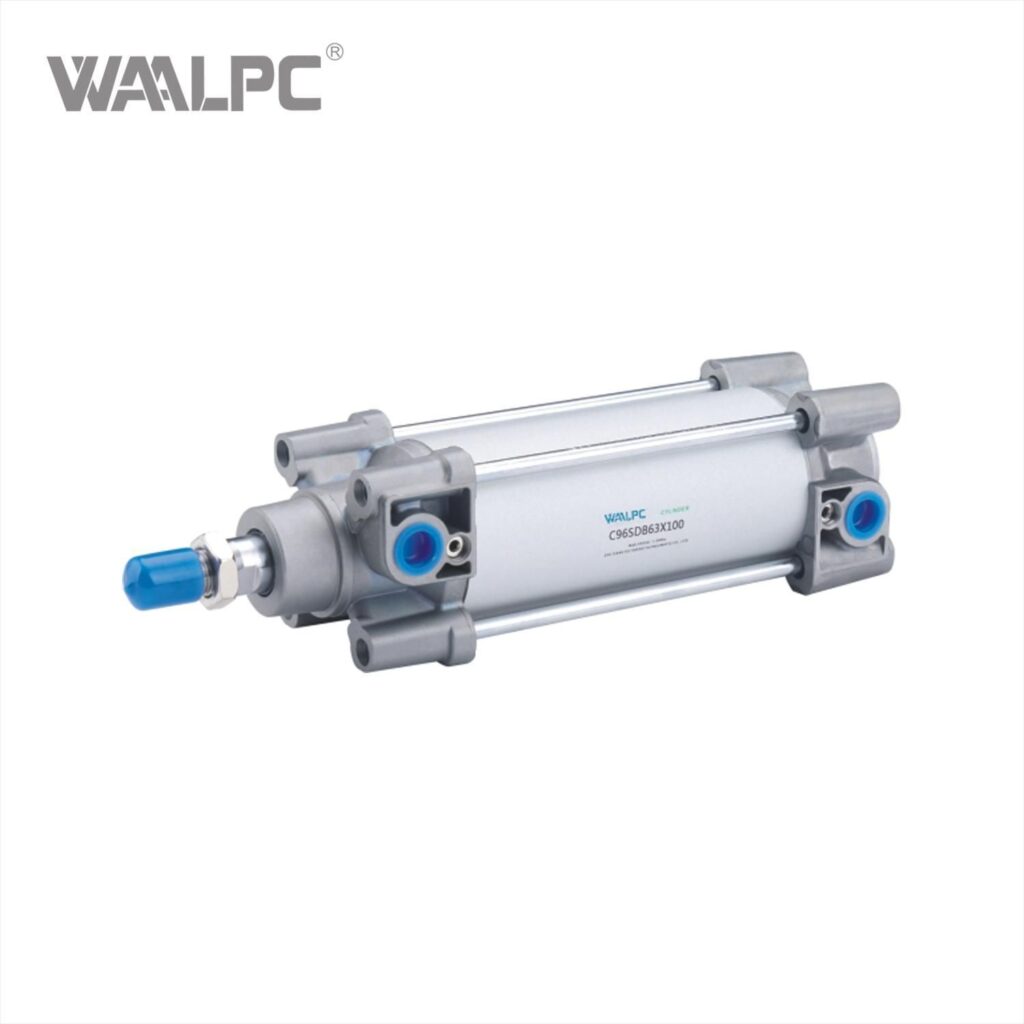

Пневмоцилиндр C95 (ISO 15552, SMC-формат) WAALPC C95

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Стандартные

Серия

C95

Рабочее давление

0,1–1,0 МПа

Рабочая температура

−20…+80 °C

Рабочая среда

сжатый воздух

Артикул: C95-32-25

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, УПД, ЭДО · / · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

Аксессуары

Ряд типоразмеров C95

126 исполнений: диаметры 32–100 мм (32, 40, 50, 63, 80, 100), ходы 25–1000 мм.

Как считать усилие

По площади поршня при 0,6 МПа: 483 Н на Ø32 мм, 1178 Н на Ø50, 3016 Н на Ø80, 4712 Н на Ø100 мм. Обратный ход слабее — площадь штока вычитается, берите запас вдвое.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC C95 (совпадают присоединительные и установочные размеры, серия C95).

Как расшифровать артикул C95?

Формат: C95-{диаметр поршня}-{длина хода}

C95 — серия
Диаметр поршня: 32 / 40 / 50 / 63 / 80 / 100
Длина хода: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300

Пример: C95-32-25

Производитель	Модель	Совместимость
SMC	`C95`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Пневмоцилиндры C95 (ISO 15552, SMC-формат) · Стандартные пневмоцилиндры

Цены по типоразмерам — C95поставка 2–4 недели

Цена базового исполнения, ₸. В серии 126 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø32 Ø40 Ø50 Ø63 Ø80 Ø100

Ø, мм	25	50	75	100	125	150	175	200	225	250	275	300	350	400	450	500	600	700	800	900	1000
ход →	ход штока, мм
32	19 860	20 520	21 120	21 660	22 200	22 800	23 460	24 000	24 900	25 500	26 040	26 640	27 720	28 860	30 000	31 140	34 380	36 660	39 000	41 280	43 500
40	24 360	24 900	25 620	26 400	27 060	27 720	28 500	29 220	30 120	30 900	31 560	32 340	33 720	35 100	36 420	37 920	41 580	44 400	47 100	49 920	52 740
50	30 000	30 420	31 320	32 160	33 060	33 960	34 860	35 760	36 780	37 680	38 460	39 360	40 920	42 600	44 280	46 020	50 280	53 700	57 060	60 540	63 900
63	37 440	38 580	39 720	40 800	41 940	42 960	44 220	45 240	46 560	47 580	48 720	49 860	51 660	53 760	56 040	58 200	63 240	67 560	71 940	76 200	80 520
80	49 920	51 540	52 860	54 780	56 460	58 080	59 760	61 320	63 240	64 920	66 660	68 220	71 160	74 280	77 460	80 700	87 720	94 140	100 440	106 860	113 340
100	62 940	64 740	66 660	68 580	70 440	72 240	74 220	76 020	78 120	79 920	81 720	83 520	86 940	90 540	94 140	97 860	105 780	113 100	120 420	127 740	135 060

Выбрать типоразмер и заказать Прислать артикул на подбор

Аналоги и совместимость C95

Серия WAALPC C95 — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
SMC	C95	Совместимый аналог — совпадают присоединительные и установочные размеры

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии C95?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø32 × 25 мм — от 2 818 ₸Ø32 × 50 мм — от 2 914 ₸Ø32 × 75 мм — от 2 995 ₸Ø32 × 100 мм — от 3 073 ₸Ø32 × 125 мм — от 3 153 ₸Ø32 × 150 мм — от 3 234 ₸Ø32 × 175 мм — от 3 330 ₸Ø32 × 200 мм — от 3 409 ₸Ø32 × 225 мм — от 3 537 ₸Ø32 × 250 мм — от 3 618 ₸Ø32 × 275 мм — от 3 698 ₸Ø32 × 300 мм — от 3 779 ₸Ø32 × 350 мм — от 3 938 ₸Ø32 × 400 мм — от 4 099 ₸Ø32 × 450 мм — от 4 257 ₸Ø32 × 500 мм — от 4 418 ₸Ø32 × 600 мм — от 4 883 ₸Ø40 × 25 мм — от 3 457 ₸Ø40 × 50 мм — от 3 537 ₸Ø40 × 75 мм — от 3 634 ₸Ø40 × 100 мм — от 3 747 ₸Ø40 × 125 мм — от 3 841 ₸Ø40 × 150 мм — от 3 938 ₸Ø40 × 175 мм — от 4 050 ₸Ø40 × 200 мм — от 4 147 ₸Ø40 × 225 мм — от 4 273 ₸Ø40 × 250 мм — от 4 386 ₸Ø40 × 275 мм — от 4 483 ₸Ø40 × 300 мм — от 4 595 ₸Ø40 × 350 мм — от 4 786 ₸Ø40 × 400 мм — от 4 980 ₸Ø40 × 450 мм — от 5 170 ₸Ø40 × 500 мм — от 5 380 ₸Ø40 × 600 мм — от 5 906 ₸Ø40 × 700 мм — от 6 307 ₸Ø40 × 800 мм — от 6 691 ₸Ø50 × 25 мм — от 4 257 ₸Ø50 × 50 мм — от 4 322 ₸Ø50 × 75 мм — от 4 450 ₸Ø50 × 100 мм — от 4 563 ₸Ø50 × 125 мм — от 4 690 ₸Ø50 × 150 мм — от 4 818 ₸Ø50 × 175 мм — от 4 947 ₸Ø50 × 200 мм — от 5 074 ₸Ø50 × 225 мм — от 5 219 ₸Ø50 × 250 мм — от 5 348 ₸Ø50 × 275 мм — от 5 458 ₸Ø50 × 300 мм — от 5 587 ₸Ø50 × 350 мм — от 5 810 ₸Ø50 × 400 мм — от 6 051 ₸Ø50 × 450 мм — от 6 290 ₸Ø50 × 500 мм — от 6 532 ₸Ø50 × 600 мм — от 7 139 ₸Ø50 × 700 мм — от 7 620 ₸Ø50 × 800 мм — от 8 101 ₸Ø50 × 900 мм — от 8 597 ₸Ø50 × 1000 мм — от 9 076 ₸Ø63 × 25 мм — от 5 315 ₸Ø63 × 50 мм — от 5 474 ₸Ø63 × 75 мм — от 5 635 ₸Ø63 × 100 мм — от 5 796 ₸Ø63 × 125 мм — от 5 955 ₸Ø63 × 150 мм — от 6 100 ₸Ø63 × 175 мм — от 6 274 ₸Ø63 × 200 мм — от 6 419 ₸Ø63 × 225 мм — от 6 610 ₸Ø63 × 250 мм — от 6 755 ₸Ø63 × 275 мм — от 6 916 ₸Ø63 × 300 мм — от 7 075 ₸Ø63 × 350 мм — от 7 332 ₸Ø63 × 400 мм — от 7 636 ₸Ø63 × 450 мм — от 7 956 ₸Ø63 × 500 мм — от 8 259 ₸Ø63 × 600 мм — от 8 982 ₸Ø63 × 700 мм — от 9 589 ₸Ø63 × 800 мм — от 10 212 ₸Ø63 × 900 мм — от 10 822 ₸Ø63 × 1000 мм — от 11 429 ₸Ø80 × 25 мм — от 7 091 ₸Ø80 × 50 мм — от 7 316 ₸Ø80 × 75 мм — от 7 507 ₸Ø80 × 100 мм — от 7 781 ₸Ø80 × 125 мм — от 8 020 ₸Ø80 × 150 мм — от 8 243 ₸Ø80 × 175 мм — от 8 485 ₸Ø80 × 200 мм — от 8 708 ₸Ø80 × 225 мм — от 8 982 ₸Ø80 × 250 мм — от 9 221 ₸Ø80 × 275 мм — от 9 460 ₸Ø80 × 300 мм — от 9 685 ₸Ø80 × 350 мм — от 10 102 ₸Ø80 × 400 мм — от 10 550 ₸Ø80 × 450 мм — от 10 999 ₸Ø80 × 500 мм — от 11 461 ₸Ø80 × 600 мм — от 12 454 ₸Ø80 × 700 мм — от 13 368 ₸Ø80 × 800 мм — от 14 262 ₸Ø80 × 900 мм — от 15 175 ₸Ø80 × 1000 мм — от 16 088 ₸Ø100 × 25 мм — от 8 933 ₸Ø100 × 50 мм — от 9 188 ₸Ø100 × 75 мм — от 9 460 ₸Ø100 × 100 мм — от 9 734 ₸Ø100 × 125 мм — от 10 005 ₸Ø100 × 150 мм — от 10 260 ₸Ø100 × 175 мм — от 10 534 ₸Ø100 × 200 мм — от 10 789 ₸Ø100 × 225 мм — от 11 093 ₸Ø100 × 250 мм — от 11 350 ₸Ø100 × 275 мм — от 11 606 ₸Ø100 × 300 мм — от 11 861 ₸Ø100 × 350 мм — от 12 342 ₸Ø100 × 400 мм — от 12 855 ₸Ø100 × 450 мм — от 13 368 ₸Ø100 × 500 мм — от 13 894 ₸Ø100 × 600 мм — от 15 014 ₸Ø100 × 700 мм — от 16 056 ₸Ø100 × 800 мм — от 17 096 ₸Ø100 × 900 мм — от 18 138 ₸Ø100 × 1000 мм — от 19 177 ₸

Что покупают вместе с C95?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про C95?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр стандартный ISO 15552
Стандарт	ISO 15552
Материал корпуса	Алюминиевый сплав
Диаметр поршня	32–100 мм
Длина хода	25–1000 мм
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Рабочая среда	Сжатый воздух (фильтрованный)
Монтаж	По ISO 15552 (проушины, лапы, фланцы, цапфы)
Аналог	SMC C95
