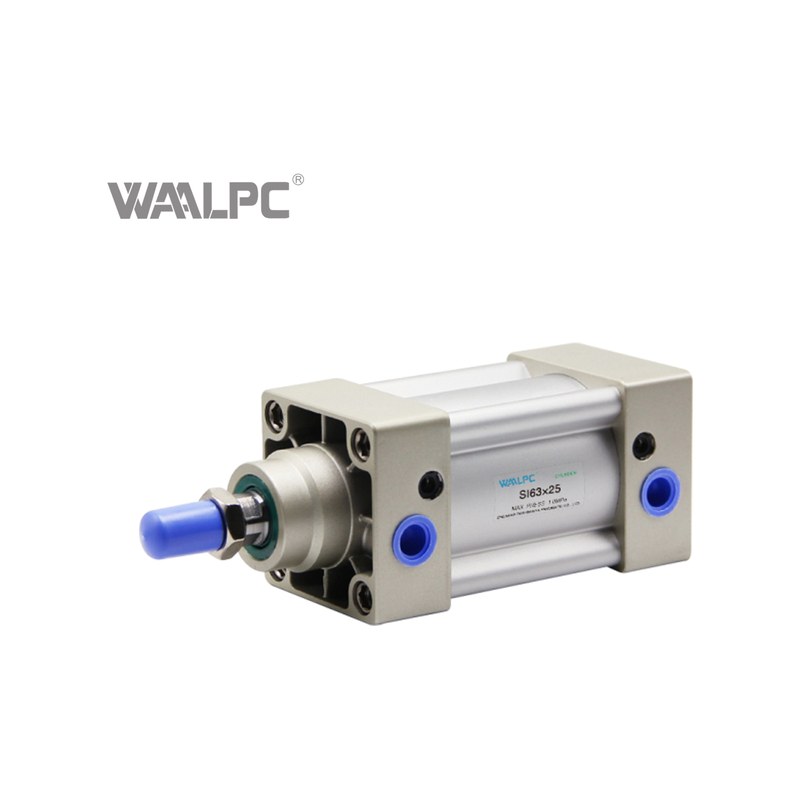

Пневмоцилиндр шпильчатый MBB — стандартный ISO формат

Name: Пневмоцилиндр шпильчатый MBB
Brand: WAALPC
SKU: MBB
Availability: InStock

Пневмоцилиндр WAALPC MBB — стандартный шпильчатый цилиндр Ø32–125 мм формата SMC MB. Поставка 2–4 недели.

Артикулы серии: MBB-32, MBB-40, MBB-50 (всего 7 модификаций)

Пневмоцилиндр шпильчатый MBB — стандартный ISO формат WAALPC MBB

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип

Пневмоцилиндр шпильчатый MBB

Материал

Алюминиевый сплав

Рабочая среда

Сжатый воздух (фильтрованный)

Рабочее давление

0,1–1,0 МПа

Рабочая температура

−20…+80 °C

Аналог

SMC MBB

от 1 626 ₸

Диаметр поршня

Тип крепления

Артикул: MBB-32

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, УПД, ЭДО · / · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Серия MBB — шпильчатый пневмоцилиндр стандартного формата ISO 6431 компактного исполнения.

Особенности

4 стяжных шпильки, анодированная гильза
Доступны исполнения B/C/D/F/G/L (базовое, цапфы, фланцы, лапы)
Опционально магнитный поршень

Артикулы

Формат: MBB-{Ø}-{ход}. Пример: MBB-50-200.

Какие типоразмеры и усилия у серии MBB?

Ряд включает диаметры 32, 40, 50, 63, 80, 100, 125 мм — всего 49 исполнений. Ход в обозначении серии не закодирован и уточняется по исполнению. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø80 мм — 3016 Н; Ø125 мм — 7363 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC MBB (совпадают присоединительные и установочные размеры, серия MBB).

Как расшифровать артикул MBB?

Формат: MBB-{типоразмер}

MBB — серия
Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125

Пример: MBB-32

Категории: Пневмоцилиндры MBB (шпильчатый стандартный)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
MBB-100-TC-T	—	от 14 460 ₸	поставка 2–4 недели	SMC MBBT100
MBB-32-TC-T	—	от 3 600 ₸	поставка 2–4 недели	SMC MBBT32
MBB-40-TC-T	—	от 4 380 ₸	поставка 2–4 недели	SMC MBBT40
MBB-50-TC-T	—	от 5 280 ₸	поставка 2–4 недели	SMC MBBT50
MBB-63-TC-T	—	от 6 900 ₸	поставка 2–4 недели	SMC MBBT63
MBB-80-TC-T	—	от 9 840 ₸	поставка 2–4 недели	SMC MBBT80

Совместимо с SMC MBBT100

Совместимый аналог — наш MBB-100-TC-T. Цена 14 460 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MBBT32

Совместимый аналог — наш MBB-32-TC-T. Цена 3 600 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MBBT40

Совместимый аналог — наш MBB-40-TC-T. Цена 4 380 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MBBT50

Совместимый аналог — наш MBB-50-TC-T. Цена 5 280 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MBBT63

Совместимый аналог — наш MBB-63-TC-T. Цена 6 900 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MBBT80

Совместимый аналог — наш MBB-80-TC-T. Цена 9 840 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Каким импортным обозначениям соответствует MBB

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC MBB 176 обозначений

Что покупают вместе с MBB?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MBB?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.
