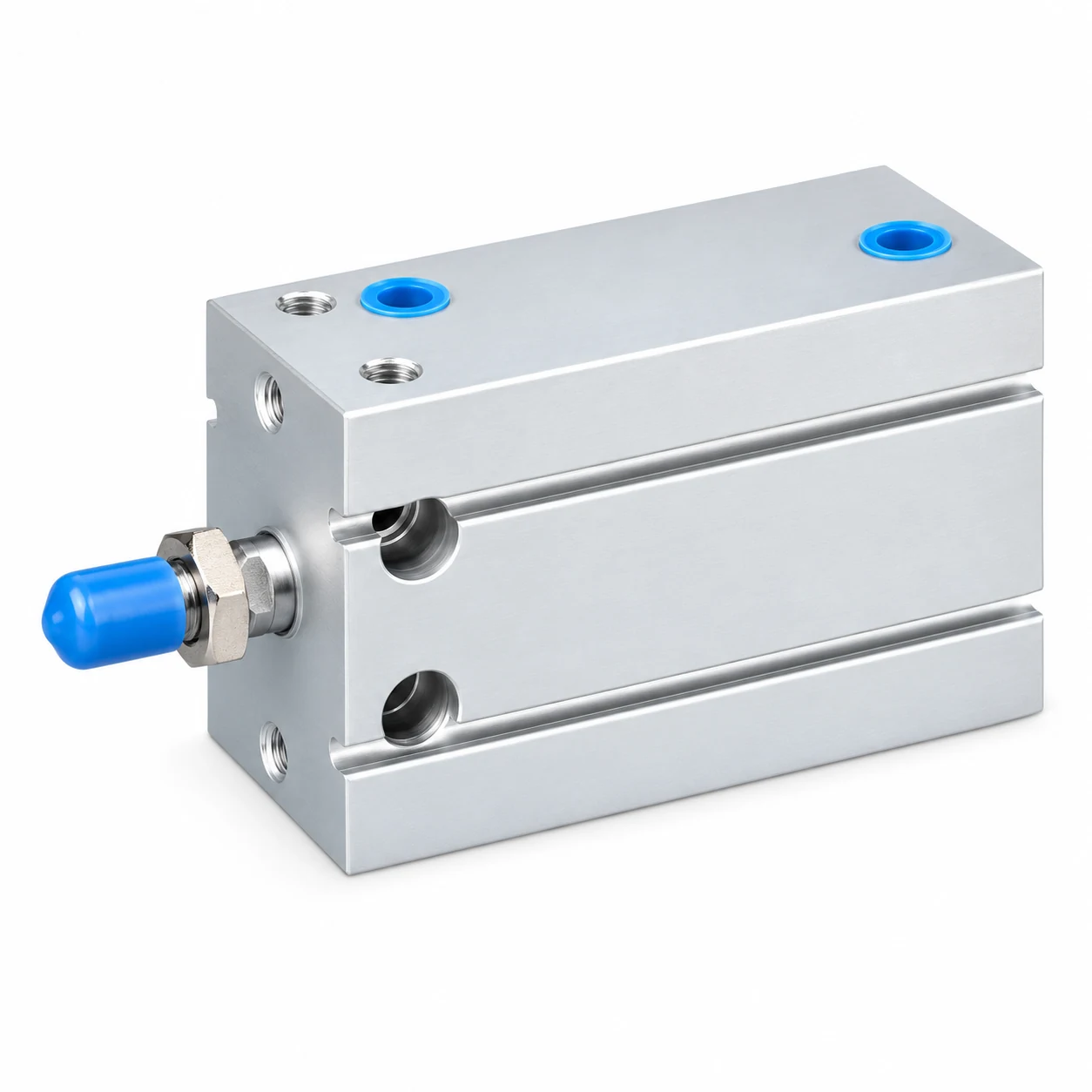

Пневмоцилиндр CDU-25-30 Ø25 ход 30

12 060 ₸ с НДС · склад в Алматы · доставка по Казахстану

CDU-25-30: Ø25 мм, ход 30 мм, теоретически 295 Н при 6 бар. Совместимый аналог: SMC CDU25-30, CDU25-30D, CU25-30D; SNS CDU25X30D; XCPC CDU25X30D, CU25X30D.

Какие технические данные у CDU-25-30?

Диаметр поршня	25 мм
Ход	30 мм
Площадь поршня	4,9 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	295 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,015 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	CDU-25-30
Серия	CDU, 78 исполнений в карточке
Цена	12 060 ₸; в серии цены от 5 520 до 41 580 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 78
Совместимые бренды	SMC, SNS, XCPC

Как расшифровать обозначение CDU-25-30?

Обозначение CDU-25-30 состоит из 3 частей, разделённых дефисом. CDU — серия («пневмоцилиндр CDU свободного монтажа»). 25 — диаметр поршня в миллиметрах. 30 — ход в миллиметрах. Соседние обозначения того же ряда: CDU-25-25, CDU-25-35, CDU-25-20, CDU-25-40, CDU-25-15. В карточке серии CDU 78 исполнений с ценой от 5 520 до 41 580 ₸; CDU-25-30 по цене снизу — 43-й.

Какое усилие развивает CDU-25-30 при разном давлении?

Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CDU-25-30 за один двойной ход?

Ø25 мм, ход 30 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 27 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим CDU-25-30?

Проверено по брендам: SMC — 3 кода; SNS — 1 код; XCPC — 2 кода. Всего 6 совместимых кодов у 3 брендов; ваш артикул CDU-25-30 — наш ответ на любой из них.

Бренд	Код
SMC	CDU25-30, CDU25-30D, CU25-30D
SNS	CDU25X30D
XCPC	CDU25X30D, CU25X30D

Семейства: SMC CDU · SNS CDU · XCPC CDU · все совместимые аналоги

Какая цена CDU-25-30 и сколько идёт поставка?

CDU-25-30 — 12 060 ₸ за штуку; в серии CDU цены от 5 520 до 41 580 ₸, на складе 0 из 78 исполнений. Поставка 3–5 недель. Рядом по серии: CDU-25-25 — 11 400 ₸; CDU-25-35 — 12 660 ₸; CDU-25-20 — 10 920 ₸; CDU-25-40 — 13 080 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем CDU-25-30 отличается от соседних размеров?

CDU-25-25: ход 25 мм вместо 30 мм, цена 11 400 ₸, дешевле на 660 ₸. CDU-25-35: ход 35 мм вместо 30 мм, цена 12 660 ₸, дороже на 600 ₸. CDU-25-20: ход 20 мм вместо 30 мм, цена 10 920 ₸, дешевле на 1 140 ₸. CDU-25-40: ход 40 мм вместо 30 мм, цена 13 080 ₸, дороже на 1 020 ₸. Разброс цен среди этих соседей: от 10 920 до 13 080 ₸ при вашем 12 060 ₸.

Какие ещё размеры CDU есть?

Ближайшие 8 типоразмеров — CDU-25-25, CDU-25-35, CDU-25-20, CDU-25-40, CDU-25-15; цены соседей от 10 380 до 14 340 ₸, ваш артикул — 12 060 ₸.

CDU-25-25 — 11 400 ₸CDU-25-35 — 12 660 ₸CDU-25-20 — 10 920 ₸CDU-25-40 — 13 080 ₸CDU-25-15 — 10 620 ₸CDU-25-45 — 13 500 ₸CDU-25-10 — 10 380 ₸CDU-25-50 — 14 340 ₸

Тот же Ø, другой ход: CDU-25-5CDU-25-60CDU-25-70CDU-25-80

Тот же ход, другой Ø: CDU-20-30CDU-32-30CDU-16-30CDU-10-30
