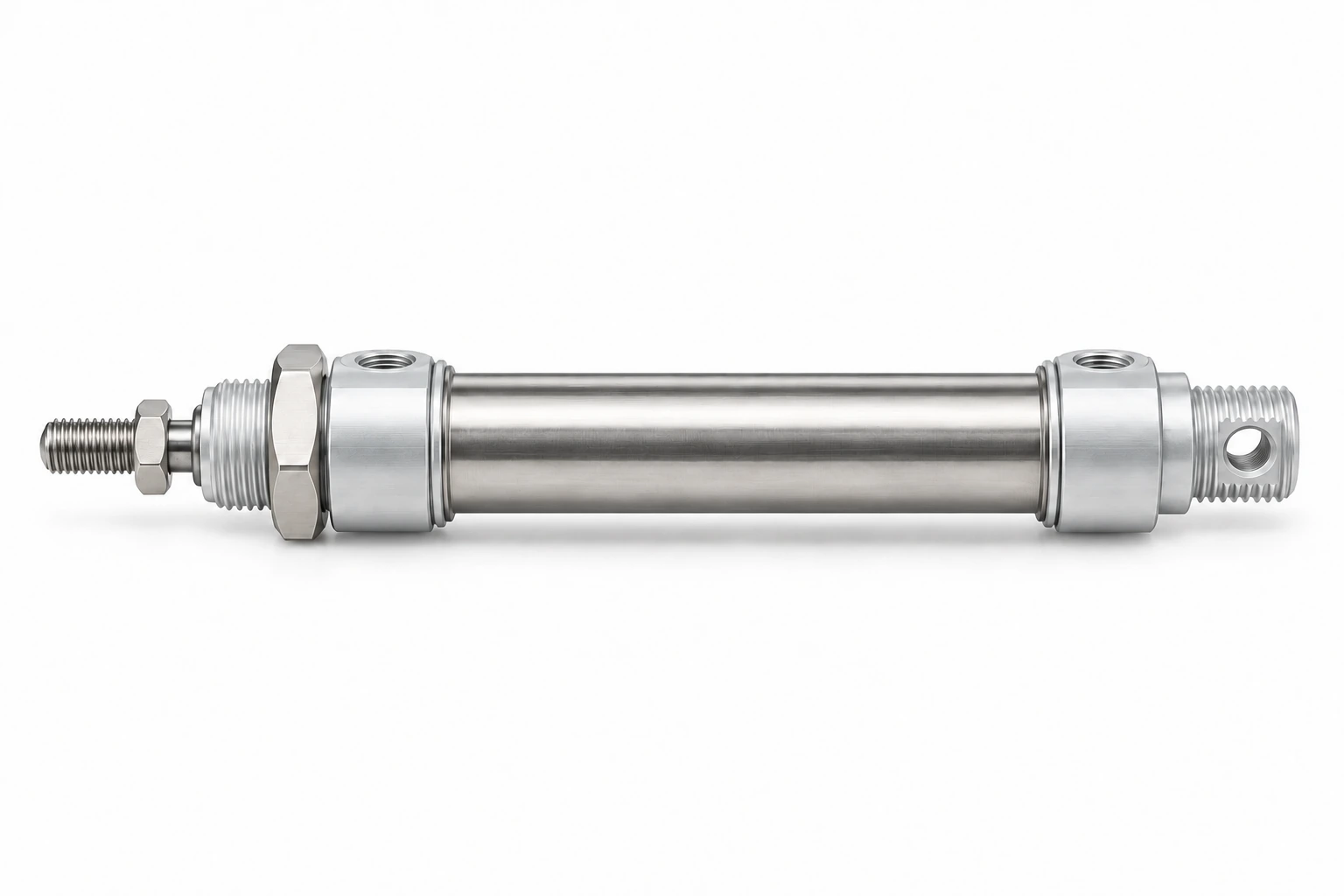

Пневмоцилиндр DSNU-10-25-P-A Ø10 ход 25

DSNU-10-25-P-A: Ø10 мм, ход 25 мм, теоретически 47 Н при 6 бар. Совместимый аналог: AirTAC MI10X25S, MI10X25SCA, MI10X25SCAG; E.MC IA10X25-S; Festo DSNU-10-25-P-A; Mindman MCMI-11-10-25.

Какие технические данные у DSNU-10-25-P-A?

Диаметр поршня	10 мм
Ход	25 мм
Площадь поршня	0,8 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	47 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,002 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Артикул	DSNU-10-25-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	6 780 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-10-25-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-10-25-P-A?

Обозначение DSNU-10-25-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 10 — диаметр поршня в миллиметрах. 25 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-10-20-P-A, DSNU-10-30-P-A, DSNU-10-15-P-A, DSNU-10-10-P-A, DSNU-10-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-10-25-P-A по цене снизу — 4-й.

Какое усилие развивает DSNU-10-25-P-A при разном давлении?

Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-10-25-P-A?

Проверено по брендам: AirTAC — 6 кодов; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 2 кода; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код; Univer — 1 код. Всего 16 совместимых кодов у 9 брендов; ваш артикул DSNU-10-25-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI10X25S, MI10X25SCA, MI10X25SCAG, MI10X25SG, MI10X25SU, MI10X25SUG
E.MC	IA10X25-S
Festo	DSNU-10-25-P-A
Mindman	MCMI-11-10-25
Norgren	RM/8010/M/25, RT/57210/M/25
Parker	P1A-S010DS-0025
Pneumax	1280.10.0025.M, 1280.10.25.M
STNC	TGL-10X25-S
Univer	M1000100025M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-10-25-P-A и сколько идёт поставка?

DSNU-10-25-P-A — 6 780 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-10-20-P-A — 6 780 ₸; DSNU-10-30-P-A — 6 780 ₸; DSNU-10-15-P-A — 6 780 ₸; DSNU-10-10-P-A — 6 660 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-10-25-P-A отличается от соседних размеров?

DSNU-10-20-P-A: ход 20 мм вместо 25 мм, цена 6 780 ₸ — такая же. DSNU-10-30-P-A: ход 30 мм вместо 25 мм, цена 6 780 ₸ — такая же. DSNU-10-15-P-A: ход 15 мм вместо 25 мм, цена 6 780 ₸ — такая же. DSNU-10-10-P-A: ход 10 мм вместо 25 мм, цена 6 660 ₸, дешевле на 120 ₸. Разброс цен среди этих соседей: от 6 660 до 6 780 ₸ при вашем 6 780 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-10-20-P-A, DSNU-10-30-P-A, DSNU-10-15-P-A, DSNU-10-10-P-A, DSNU-10-40-P-A; цены соседей от 6 660 до 7 200 ₸, ваш артикул — 6 780 ₸.

DSNU-10-20-P-A — 6 780 ₸DSNU-10-30-P-A — 6 780 ₸DSNU-10-15-P-A — 6 780 ₸DSNU-10-10-P-A — 6 660 ₸DSNU-10-40-P-A — 6 900 ₸DSNU-10-50-P-A — 7 080 ₸DSNU-10-60-P-A — 7 080 ₸DSNU-10-75-P-A — 7 200 ₸

Тот же Ø, другой ход: DSNU-10-80-P-ADSNU-10-100-P-A

Тот же ход, другой Ø: DSNU-12-25-P-ADSNU-16-25-P-ADSNU-20-25-P-ADSNU-25-25-P-A
