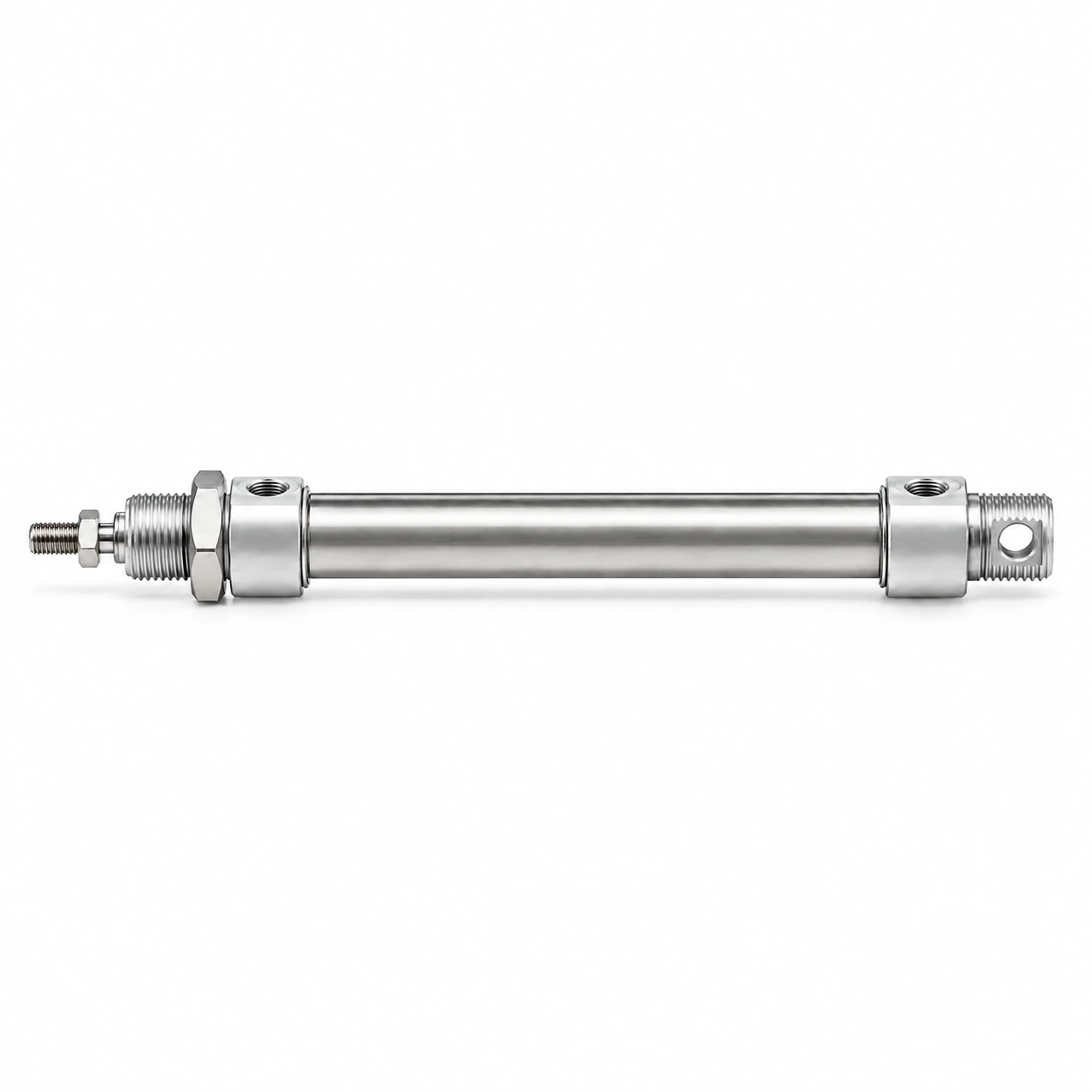

Пневмоцилиндр DSNU-10-60-P-A Ø10 ход 60

DSNU-10-60-P-A: Ø10 мм, ход 60 мм, теоретически 47 Н при 6 бар. Совместимый аналог: AirTAC MI10X60S, MI10X60SCA, MI10X60SCAG; Camozzi 24N2A10A060; E.MC IA10X60-S; Festo 1908254, DSNU-10-60-P-A.

Какие технические данные у DSNU-10-60-P-A?

Диаметр поршня	10 мм
Ход	60 мм
Площадь поршня	0,8 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	47 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,005 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Артикул	DSNU-10-60-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	7 080 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC

Документация на DSNU-10-60-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-10-60-P-A?

Обозначение DSNU-10-60-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 10 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-10-50-P-A, DSNU-10-75-P-A, DSNU-10-40-P-A, DSNU-10-80-P-A, DSNU-10-30-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-10-60-P-A по цене снизу — 14-й.

Какое усилие развивает DSNU-10-60-P-A при разном давлении?

Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-10-60-P-A?

Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код. Всего 16 совместимых кодов у 9 брендов; ваш артикул DSNU-10-60-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI10X60S, MI10X60SCA, MI10X60SCAG, MI10X60SG, MI10X60SU, MI10X60SUG
Camozzi	24N2A10A060
E.MC	IA10X60-S
Festo	1908254, DSNU-10-60-P-A
Mindman	MCMI-11-10-60
Norgren	RM/8010/M/60
Parker	P1A-S010DS-0060
Pneumax	1280.10.0060.M, 1280.10.60.M
STNC	TGL-10X60-S

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-10-60-P-A и сколько идёт поставка?

DSNU-10-60-P-A — 7 080 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-10-50-P-A — 7 080 ₸; DSNU-10-75-P-A — 7 200 ₸; DSNU-10-40-P-A — 6 900 ₸; DSNU-10-80-P-A — 7 260 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-10-60-P-A отличается от соседних размеров?

DSNU-10-50-P-A: ход 50 мм вместо 60 мм, цена 7 080 ₸ — такая же. DSNU-10-75-P-A: ход 75 мм вместо 60 мм, цена 7 200 ₸, дороже на 120 ₸. DSNU-10-40-P-A: ход 40 мм вместо 60 мм, цена 6 900 ₸, дешевле на 180 ₸. DSNU-10-80-P-A: ход 80 мм вместо 60 мм, цена 7 260 ₸, дороже на 180 ₸. Разброс цен среди этих соседей: от 6 900 до 7 260 ₸ при вашем 7 080 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-10-50-P-A, DSNU-10-75-P-A, DSNU-10-40-P-A, DSNU-10-80-P-A, DSNU-10-30-P-A; цены соседей от 6 780 до 7 440 ₸, ваш артикул — 7 080 ₸.
