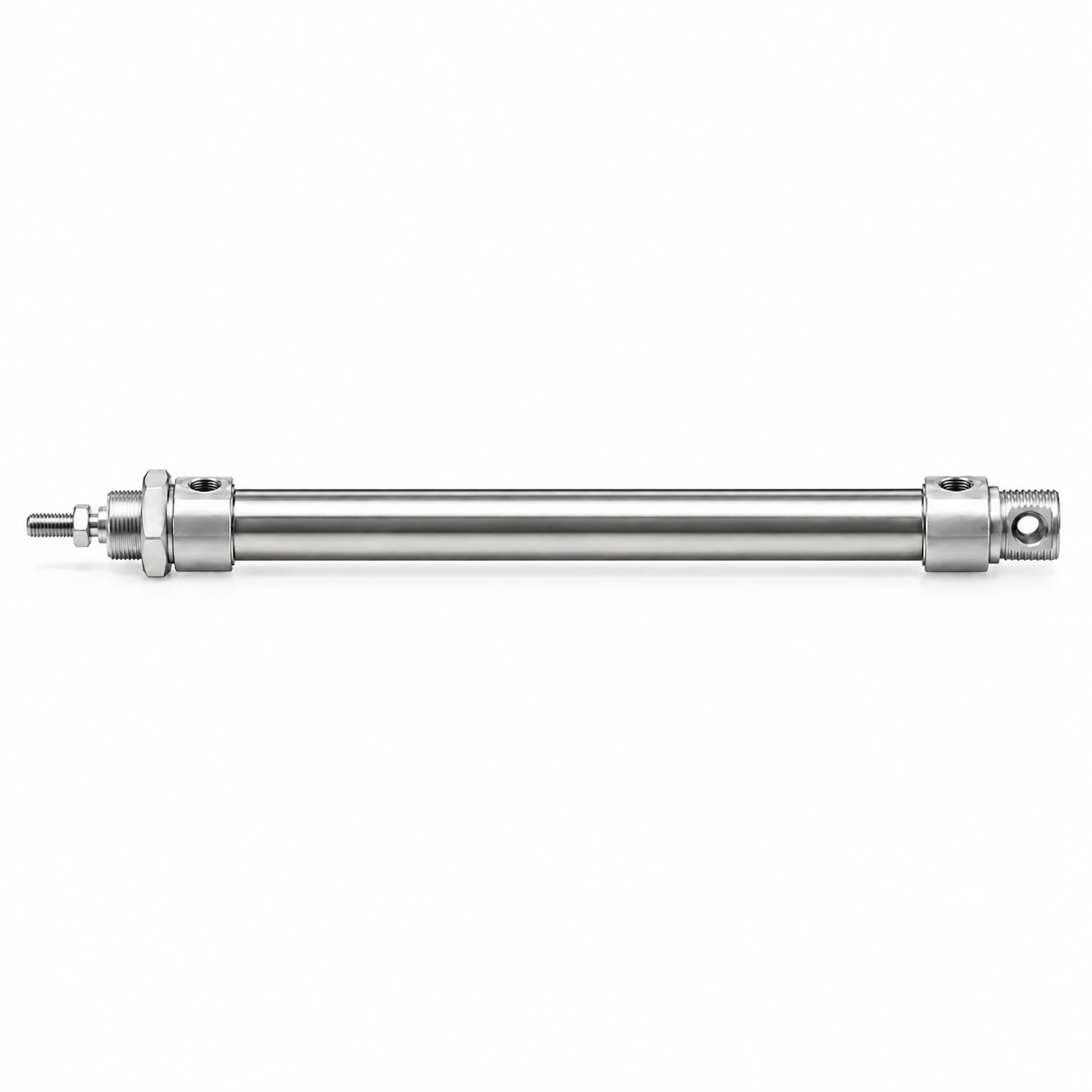

DSNU-10-100-P-A пневмоцилиндр Ø10 ход 100

7 440 ₸ с НДС · склад в Алматы · доставка по Казахстану

DSNU-10-100-P-A: Ø10 мм, ход 100 мм, теоретически 47 Н при 6 бар. Совместимый аналог: AirTAC MI10X100S, MI10X100SCA, MI10X100SCAG; Camozzi 24N2A10A100; E.MC IA10X100-S; Festo DSNU-10-100-P-A.

Какие технические данные у DSNU-10-100-P-A?

Диаметр поршня	10 мм
Ход	100 мм
Площадь поршня	0,8 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	47 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,008 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Рабочая среда	Сжатый воздух (фильтрованный)
Артикул	DSNU-10-100-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	7 440 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-10-100-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-10-100-P-A?

Обозначение DSNU-10-100-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 10 — диаметр поршня в миллиметрах. 100 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-10-80-P-A, DSNU-10-75-P-A, DSNU-10-60-P-A, DSNU-10-50-P-A, DSNU-10-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-10-100-P-A по цене снизу — 22-й.

Какое усилие развивает DSNU-10-100-P-A при разном давлении?

Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-10-100-P-A?

Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 2 кода; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код; Univer — 1 код. Всего 17 совместимых кодов у 10 брендов; ваш артикул DSNU-10-100-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI10X100S, MI10X100SCA, MI10X100SCAG, MI10X100SG, MI10X100SU, MI10X100SUG
Camozzi	24N2A10A100
E.MC	IA10X100-S
Festo	DSNU-10-100-P-A
Mindman	MCMI-11-10-100
Norgren	RM/8010/M/100, RT/57210/M/100
Parker	P1A-S010DS-0100
Pneumax	1280.10.0100.M, 1280.10.100.M
STNC	TGL-10X100-S
Univer	M1000100100M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-10-100-P-A и сколько идёт поставка?

DSNU-10-100-P-A — 7 440 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-10-80-P-A — 7 260 ₸; DSNU-10-75-P-A — 7 200 ₸; DSNU-10-60-P-A — 7 080 ₸; DSNU-10-50-P-A — 7 080 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-10-100-P-A отличается от соседних размеров?

DSNU-10-80-P-A: ход 80 мм вместо 100 мм, цена 7 260 ₸, дешевле на 180 ₸. DSNU-10-75-P-A: ход 75 мм вместо 100 мм, цена 7 200 ₸, дешевле на 240 ₸. DSNU-10-60-P-A: ход 60 мм вместо 100 мм, цена 7 080 ₸, дешевле на 360 ₸. DSNU-10-50-P-A: ход 50 мм вместо 100 мм, цена 7 080 ₸, дешевле на 360 ₸. Разброс цен среди этих соседей: от 7 080 до 7 260 ₸ при вашем 7 440 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-10-80-P-A, DSNU-10-75-P-A, DSNU-10-60-P-A, DSNU-10-50-P-A, DSNU-10-40-P-A; цены соседей от 6 780 до 7 260 ₸, ваш артикул — 7 440 ₸.

DSNU-10-80-P-A — 7 260 ₸DSNU-10-75-P-A — 7 200 ₸DSNU-10-60-P-A — 7 080 ₸DSNU-10-50-P-A — 7 080 ₸DSNU-10-40-P-A — 6 900 ₸DSNU-10-30-P-A — 6 780 ₸DSNU-10-25-P-A — 6 780 ₸DSNU-10-20-P-A — 6 780 ₸

Тот же Ø, другой ход: DSNU-10-15-P-A

Тот же ход, другой Ø: DSNU-12-100-P-ADSNU-16-100-P-ADSNU-20-100-P-ADSNU-25-100-P-A
