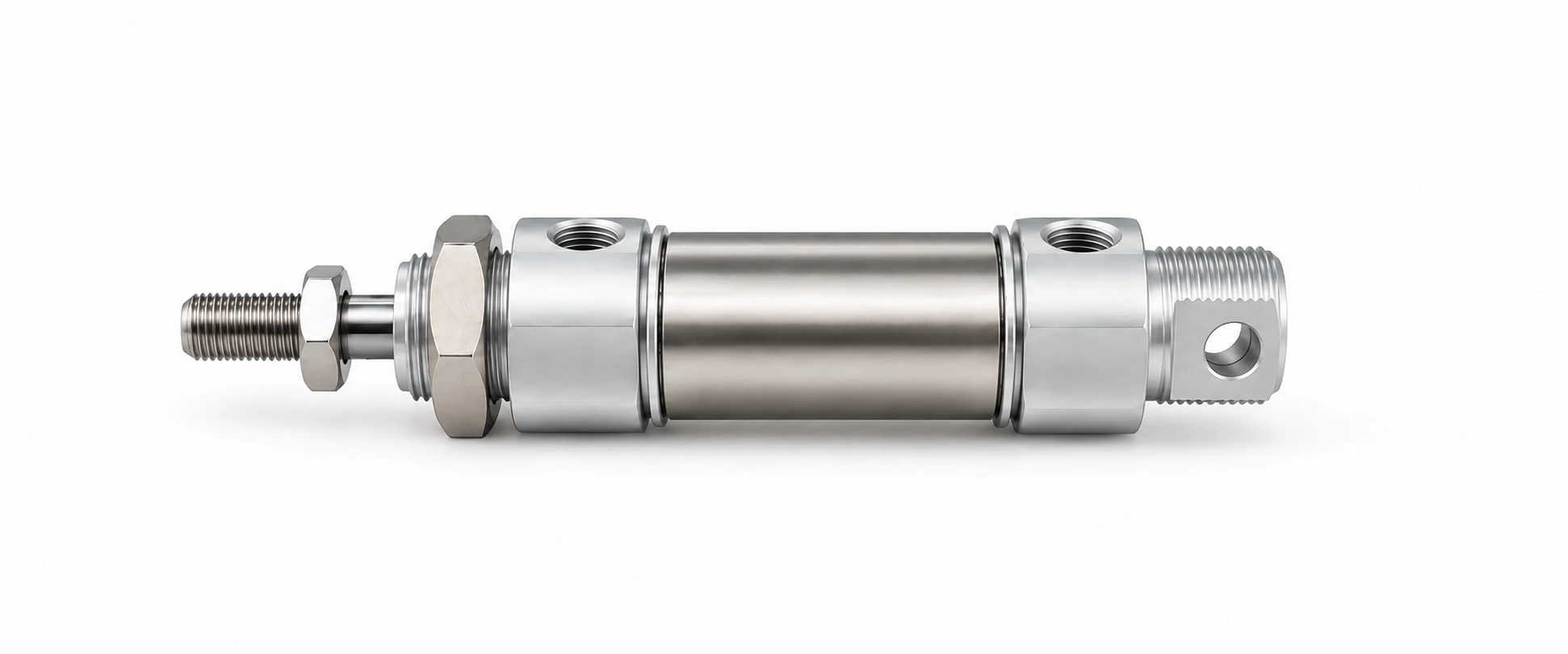

DSNU-25-30-P-A: Ø25 мм, ход 30 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X30S, MI25X30SCA, MI25X30SCAG; Camozzi 24N2A25A030; E.MC IA25X30-S; Festo 1908307, DSNU-25-30-P-A.
| Диаметр поршня | 25 мм |
| Ход | 30 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,015 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-30-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 11 040 ₸; в серии цены от 6 660 до 111 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-30-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 30 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-25-P-A, DSNU-25-20-P-A, DSNU-25-40-P-A, DSNU-25-15-P-A, DSNU-25-10-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-25-30-P-A по цене снизу — 196-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 30 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 27 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 21 совместимых кодов у 9 брендов; ваш артикул DSNU-25-30-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X30S, MI25X30SCA, MI25X30SCAG, MI25X30SCM, MI25X30SCMG, MI25X30SG, MI25X30SR, MI25X30SRG, MI25X30SU, MI25X30SUG |
| Camozzi | 24N2A25A030 |
| E.MC | IA25X30-S |
| Festo | 1908307, DSNU-25-30-P-A |
| Mindman | MCMI-11-25-30 |
| Norgren | RM/8025/M/30 |
| Parker | P1A-S025DS-0030 |
| Pneumax | 1280.25.0030.M, 1280.25.0030.MX, 1280.25.30.M |
| STNC | TGL-25X30-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-30-P-A — 11 040 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-25-P-A — 10 920 ₸; DSNU-25-20-P-A — 10 920 ₸; DSNU-25-40-P-A — 11 340 ₸; DSNU-25-15-P-A — 10 800 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSNU-25-25-P-A: ход 25 мм вместо 30 мм, цена 10 920 ₸, дешевле на 120 ₸. DSNU-25-20-P-A: ход 20 мм вместо 30 мм, цена 10 920 ₸, дешевле на 120 ₸. DSNU-25-40-P-A: ход 40 мм вместо 30 мм, цена 11 340 ₸, дороже на 300 ₸. DSNU-25-15-P-A: ход 15 мм вместо 30 мм, цена 10 800 ₸, дешевле на 240 ₸. Разброс цен среди этих соседей: от 10 800 до 11 340 ₸ при вашем 11 040 ₸.
Ближайшие 8 типоразмеров — DSNU-25-25-P-A, DSNU-25-20-P-A, DSNU-25-40-P-A, DSNU-25-15-P-A, DSNU-25-10-P-A; цены соседей от 10 680 до 12 060 ₸, ваш артикул — 11 040 ₸.
DSNU-25-25-P-A — 10 920 ₸DSNU-25-20-P-A — 10 920 ₸DSNU-25-40-P-A — 11 340 ₸DSNU-25-15-P-A — 10 800 ₸DSNU-25-10-P-A — 10 680 ₸DSNU-25-50-P-A — 11 460 ₸DSNU-25-60-P-A — 11 760 ₸DSNU-25-75-P-A — 12 060 ₸
Тот же Ø, другой ход: DSNU-25-80-P-ADSNU-25-100-P-ADSNU-25-125-P-A
Тот же ход, другой Ø: DSNU-20-30-P-ADSNU-32-30-P-ADSNU-16-30-P-ADSNU-12-30-P-A
Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Фиксатор штока Festo KP — как подобрать усилие зажимаСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда DSNU: DSNU-25-15-PPV-ADSNU-25-20-PPV-ADSNU-25-25-PPV-ADSNU-25-30-PPV-ADSNU-25-40-PPV-ADSNU-25-50-PPV-A
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
