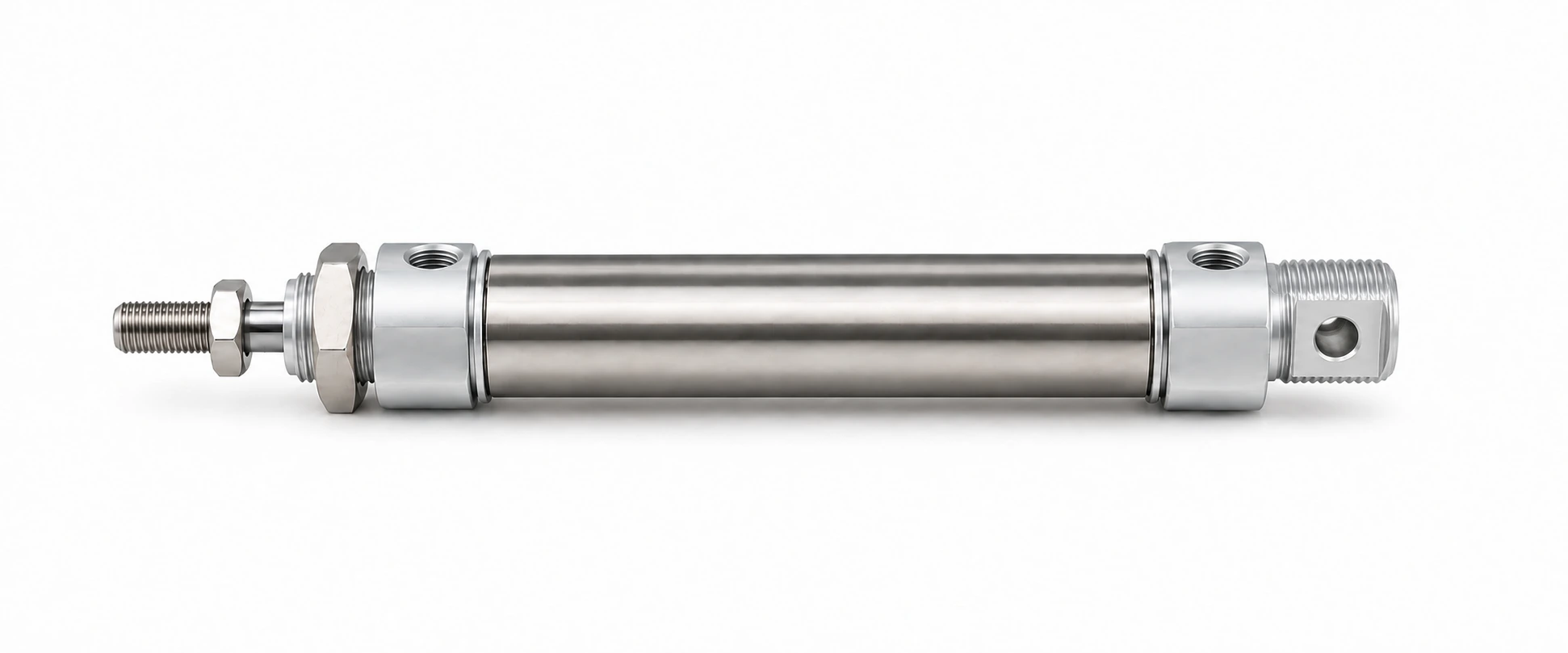

DSNU-25-60-P-A: Ø25 мм, ход 60 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X60S, MI25X60SCA, MI25X60SCAG; Camozzi 24N2A25A060; E.MC IA25X60-S; Festo 1908309, DSNU-25-60-P-A.
| Диаметр поршня | 25 мм |
| Ход | 60 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,029 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-60-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 11 760 ₸; в серии цены от 6 660 до 111 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-60-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-50-P-A, DSNU-25-75-P-A, DSNU-25-40-P-A, DSNU-25-80-P-A, DSNU-25-30-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-25-60-P-A по цене снизу — 236-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 60 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 54 см³, при 6 бар (изб.) это около 0,4 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код. Всего 21 совместимых кодов у 9 брендов; ваш артикул DSNU-25-60-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X60S, MI25X60SCA, MI25X60SCAG, MI25X60SCM, MI25X60SCMG, MI25X60SG, MI25X60SR, MI25X60SRG, MI25X60SU, MI25X60SUG |
| Camozzi | 24N2A25A060 |
| E.MC | IA25X60-S |
| Festo | 1908309, DSNU-25-60-P-A |
| Mindman | MCMI-11-25-60 |
| Norgren | RM/8025/M/60 |
| Parker | P1A-S025DS-0060 |
| Pneumax | 1280.25.0060.M, 1280.25.0060.MX, 1280.25.60.M |
| STNC | TGL-25X60-S |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-60-P-A — 11 760 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-50-P-A — 11 460 ₸; DSNU-25-75-P-A — 12 060 ₸; DSNU-25-40-P-A — 11 340 ₸; DSNU-25-80-P-A — 12 300 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSNU-25-50-P-A: ход 50 мм вместо 60 мм, цена 11 460 ₸, дешевле на 300 ₸. DSNU-25-75-P-A: ход 75 мм вместо 60 мм, цена 12 060 ₸, дороже на 300 ₸. DSNU-25-40-P-A: ход 40 мм вместо 60 мм, цена 11 340 ₸, дешевле на 420 ₸. DSNU-25-80-P-A: ход 80 мм вместо 60 мм, цена 12 300 ₸, дороже на 540 ₸. Разброс цен среди этих соседей: от 11 340 до 12 300 ₸ при вашем 11 760 ₸.
Ближайшие 8 типоразмеров — DSNU-25-50-P-A, DSNU-25-75-P-A, DSNU-25-40-P-A, DSNU-25-80-P-A, DSNU-25-30-P-A; цены соседей от 10 920 до 12 600 ₸, ваш артикул — 11 760 ₸.
