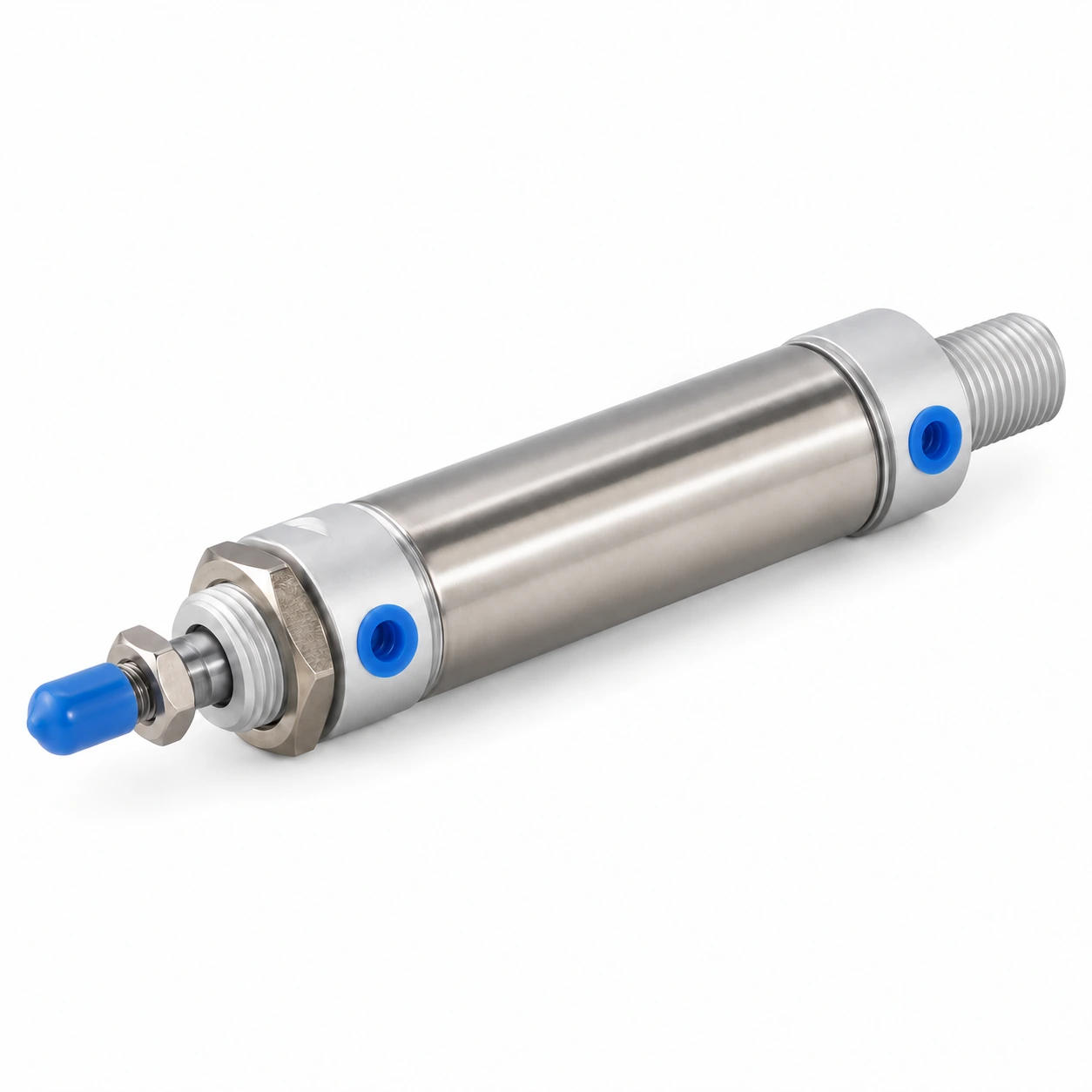

Пневмоцилиндр MA-16-350 Ø16 ход 350

MA-16-350: Ø16 мм, ход 350 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC MA16X350, MA16X350CA, MA16X350CM; SNS MA16X350, MA16X350S.

Какие технические данные у MA-16-350?

Диаметр поршня	16 мм
Ход	350 мм
Площадь поршня	2,0 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	121 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,070 л
Материал	Нержавеющая сталь (гильза)
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	MA-16-350
Серия	MA, 75 исполнений в карточке
Цена	10 620 ₸; в серии цены от 5 640 до 29 100 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 75
Совместимые бренды	AirTAC, SNS

Как расшифровать обозначение MA-16-350?

Обозначение MA-16-350 состоит из 3 частей, разделённых дефисом. MA — серия («пневмоцилиндр мини MA — Ø16–40 мм, ход 25–500 мм»). 16 — диаметр поршня в миллиметрах. 350 — ход в миллиметрах. Соседние обозначения того же ряда: MA-16-300, MA-16-400, MA-16-250, MA-16-450, MA-16-225. В карточке серии MA 75 исполнений с ценой от 5 640 до 29 100 ₸; MA-16-350 по цене снизу — 27-й.

Какое усилие развивает MA-16-350 при разном давлении?

Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у MA-16-350 за один двойной ход?

Ø16 мм, ход 350 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 131 см³, при 6 бар (изб.) это около 0,9 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим MA-16-350?

Проверено по брендам: AirTAC — 8 кодов; SNS — 2 кода. Всего 10 совместимых кодов у 2 брендов; ваш артикул MA-16-350 — наш ответ на любой из них.

Бренд	Код
AirTAC	MA16X350, MA16X350CA, MA16X350CM, MA16X350S, MA16X350SCA, MA16X350SCM, MA16X350SU, MA16X350U
SNS	MA16X350, MA16X350S

Семейства: Camozzi MA · AirTAC MA · SNS MA · XCPC MA · все совместимые аналоги

Какая цена MA-16-350 и сколько идёт поставка?

MA-16-350 — 10 620 ₸ за штуку; в серии MA цены от 5 640 до 29 100 ₸, на складе 0 из 75 исполнений. Поставка 3–5 недель. Рядом по серии: MA-16-300 — 9 720 ₸; MA-16-400 — 11 340 ₸; MA-16-250 — 9 180 ₸; MA-16-450 — 11 880 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем MA-16-350 отличается от соседних размеров?

MA-16-300: ход 300 мм вместо 350 мм, цена 9 720 ₸, дешевле на 900 ₸. MA-16-400: ход 400 мм вместо 350 мм, цена 11 340 ₸, дороже на 720 ₸. MA-16-250: ход 250 мм вместо 350 мм, цена 9 180 ₸, дешевле на 1 440 ₸. MA-16-450: ход 450 мм вместо 350 мм, цена 11 880 ₸, дороже на 1 260 ₸. Разброс цен среди этих соседей: от 9 180 до 11 880 ₸ при вашем 10 620 ₸.

Какие ещё размеры MA есть?

Ближайшие 8 типоразмеров — MA-16-300, MA-16-400, MA-16-250, MA-16-450, MA-16-225; цены соседей от 7 200 до 12 600 ₸, ваш артикул — 10 620 ₸.

MA-16-300 — 9 720 ₸MA-16-400 — 11 340 ₸MA-16-250 — 9 180 ₸MA-16-450 — 11 880 ₸MA-16-225 — 8 940 ₸MA-16-200 — 7 440 ₸MA-16-500 — 12 600 ₸MA-16-175 — 7 200 ₸

Тот же Ø, другой ход: MA-16-150MA-16-125MA-16-100MA-16-75

Тот же ход, другой Ø: MA-20-350MA-25-350MA-32-350MA-40-350
