Мини-цилиндры MA из нержавеющей стали: расшифровка кода и совместимый аналог AirTAC

Что такое цилиндр MA и чем он отличается от MAL и MAC?

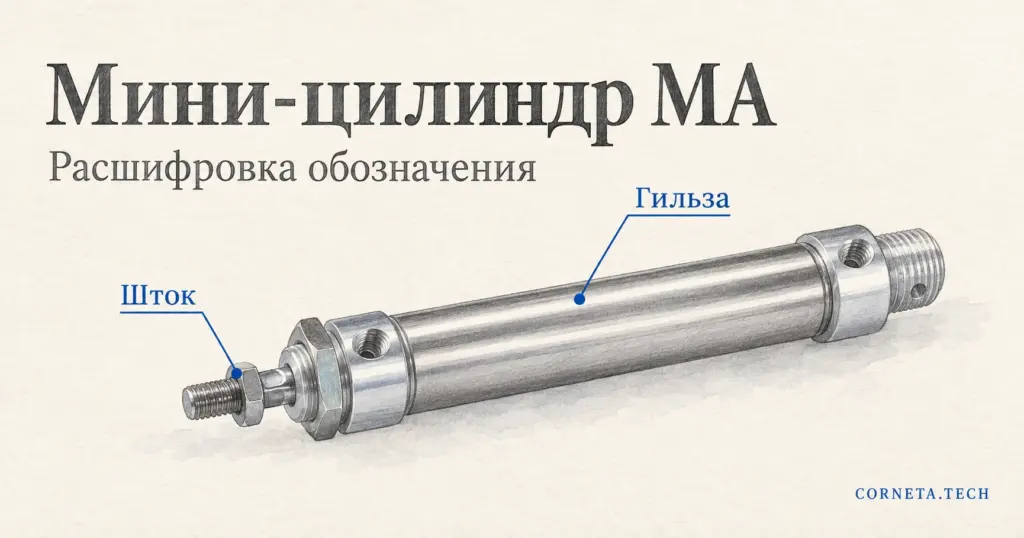

MA — мини-цилиндр двустороннего действия, у которого гильза сделана из нержавеющей стали. Соседняя серия — MAL, у неё своя карточка. Демпфирование в MA — упругий буфер, в серии AirTAC MAC демпфирование регулируется. Стандарт ISO 6432 распространяется на мини-цилиндры только до диаметра 25 мм, поэтому для диаметров 32 и 40 мм о соответствии ISO 6432 говорить нельзя.

Другие страницы нашего каталога по сериям, упомянутым в статье: MA-20-300, MAC-16-75, MAC-16-150, MAC-20-25, MAC-20-75.

Как читать код MA16X25SCA?

Код AirTAC собирается из цифр и букв: серия, диаметр, ход и необязательные суффиксы. Наш артикул короче: MA-Ø-ход, например MA-16-25. К портам цилиндра трубку подключают цанговым фитингом — фитинг PC, от 240 ₸.

Форма задней крышки выбирается при заказе; по прайсу завода цена от неё не зависит. Скорость хода настраивают дросселем с обратным клапаном — дроссель AS, от 1 080 ₸.

Какие диаметры и ходы есть у MA?

В каталоге WAALPC серия MA выпускается на диаметры 16, 20, 25, 32 и 40 мм. Ходы по прайсу завода — от 25 до 500 мм: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450 и 500 мм. Артикул собирается по образцу MA-32-100: диаметр 32 мм, ход 100 мм. Цилиндром управляет распределитель — распределитель 4V, от 4 920 ₸.

Для сравнения, что указывает производитель у оригинала. У AirTAC MA по листу производителя стандартный ход 10–500 мм, наибольший — 600 мм у диаметра 16 и 800 мм у диаметров 20–40; рабочее давление двустороннего действия 0,15–1,0 МПа, температура от −20 до +70 °C; порты M5×0,8 у диаметра 16, 1/8 дюйма у диаметров 20–32 и 1/4 дюйма у диаметра 40. Это данные листа AirTAC, а не паспорт нашего цилиндра.

Какие пары с AirTAC подтверждены?

Называем только пары, проверенные в нашей базе. Совместимый аналог — цилиндр WAALPC с тем же кодом, а не оригинал производителя.

Ваш код в таблице не найден? Введите его в форму подбора на странице AirTAC. Если пара проверена, покажем совместимый аналог; если нет — скажем прямо.

В каталоге также есть: запчасти пневмоцилиндра MA.

Страницы с размерами и совместимыми аналогами: MA-32-400, MA-25-175.

Какие вопросы чаще всего задают про MA?

Чем MA отличается от MAL, если оба мини-цилиндры?

У MA гильза из нержавеющей стали; у серии MAL своя карточка. У оригинала AirTAC серия MAC отличается от MA регулируемым пневмодемпфированием, тогда как у MA стоит упругий буфер. Если условия эксплуатации требуют нержавеющей гильзы, смотрите MA. Выхлопные отверстия закрывают глушителем — глушитель PSL, от 180 ₸.

Что означает буква S в коде MA16X25S?

Буква S показывает, что на поршне есть встроенный магнит для датчика положения. В нашем цилиндре MA магнит встроен, поэтому коды с S и без S соответствуют одному нашему артикулу, например MA-16-25. Магнит на поршне позволяет поставить датчик положения — датчик DMSG, от 3 060 ₸.

Есть ли у MA соответствие ISO 6432?

Только у малых диаметров: стандарт ISO 6432 относится к мини-цилиндрам до диаметра 25 мм. Для диаметров 32 и 40 мм этого соответствия мы не заявляем, размеры присоединения смотрите по карточке товара.
