Поворотный стол MSQ — реечный, с регулировкой угла

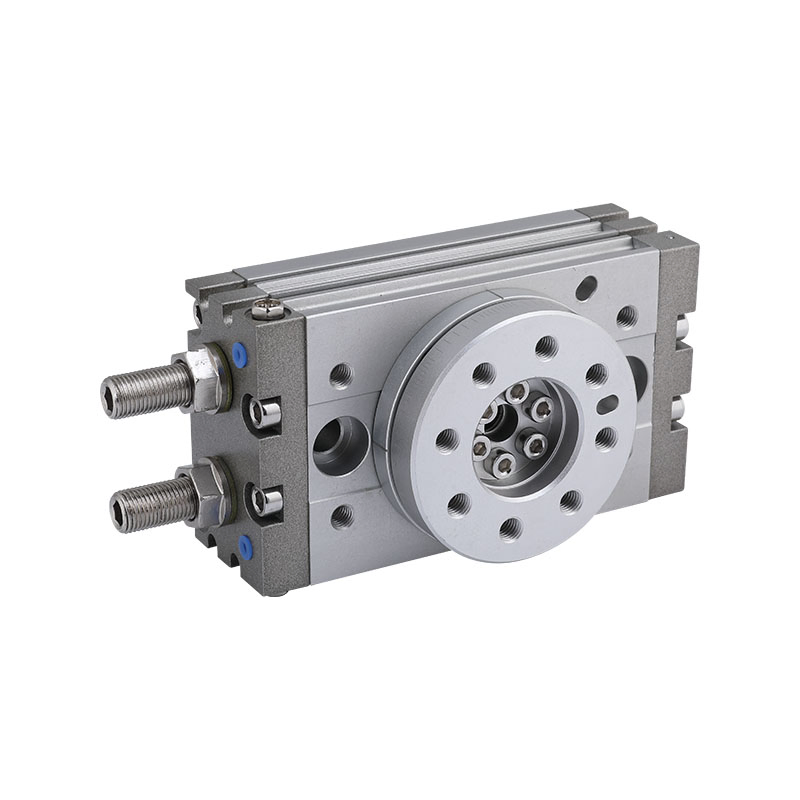

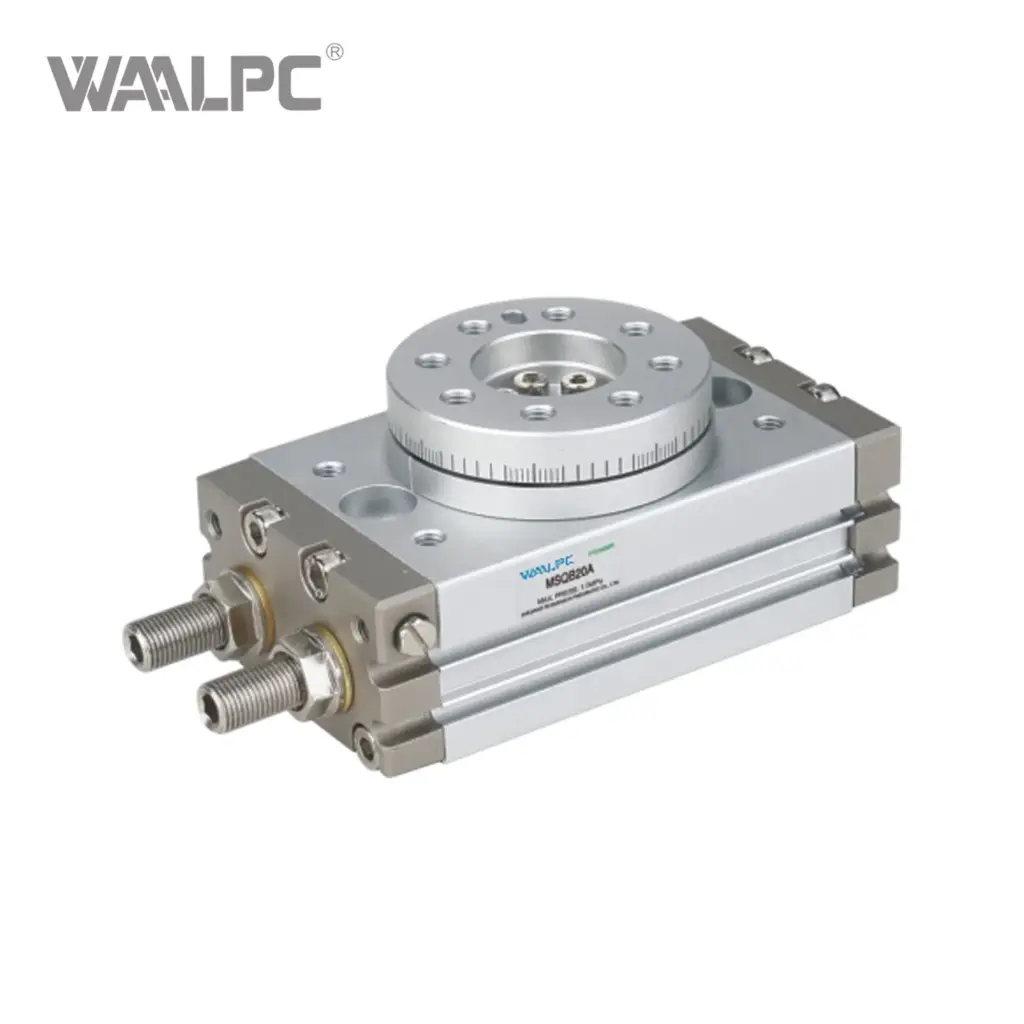

Серия MSQ — компактные поворотные пневмоприводы (rotary actuator table) с реечно-шестерёнчатой передачей. Совместимый аналог SMC MSQ. Типоразмеры Ø10-200 мм, угол поворота 0-190°, два исполнения: A (регулировка винтом) и B (гидравлический амортизатор).
Какие исполнения входят в серию MSQ?
В серии 7 исполнений. Обозначения ряда: MSQ-10, MSQ-100, MSQ-20, MSQ-200, MSQ-30, MSQ-50, MSQ-70. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение MSQ?
Привод подбирают по моменту на валу и углу поворота. Момент зависит от диаметра поршня и плеча, поэтому при одинаковом давлении больший типоразмер даёт пропорционально больший момент. Угол поворота у стандартных исполнений фиксирован; регулировка конечных положений задаётся упорами.
Какие импортные обозначения соответствуют MSQ?
MSQ — Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.
Что входит в комплект?
В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC HRQ10, Camozzi RM10, Festo DSR, SMC MSQB10R (совпадают присоединительные и установочные размеры, серия MSQ).
Как расшифровать артикул MSQ?
Формат: MSQ{type}-{типоразмер}
- MSQ — серия
- Типоразмер: 10 / 20 / 30 / 50 / 70 / 100 / 200
- Ход: 90 / 180 / 190
