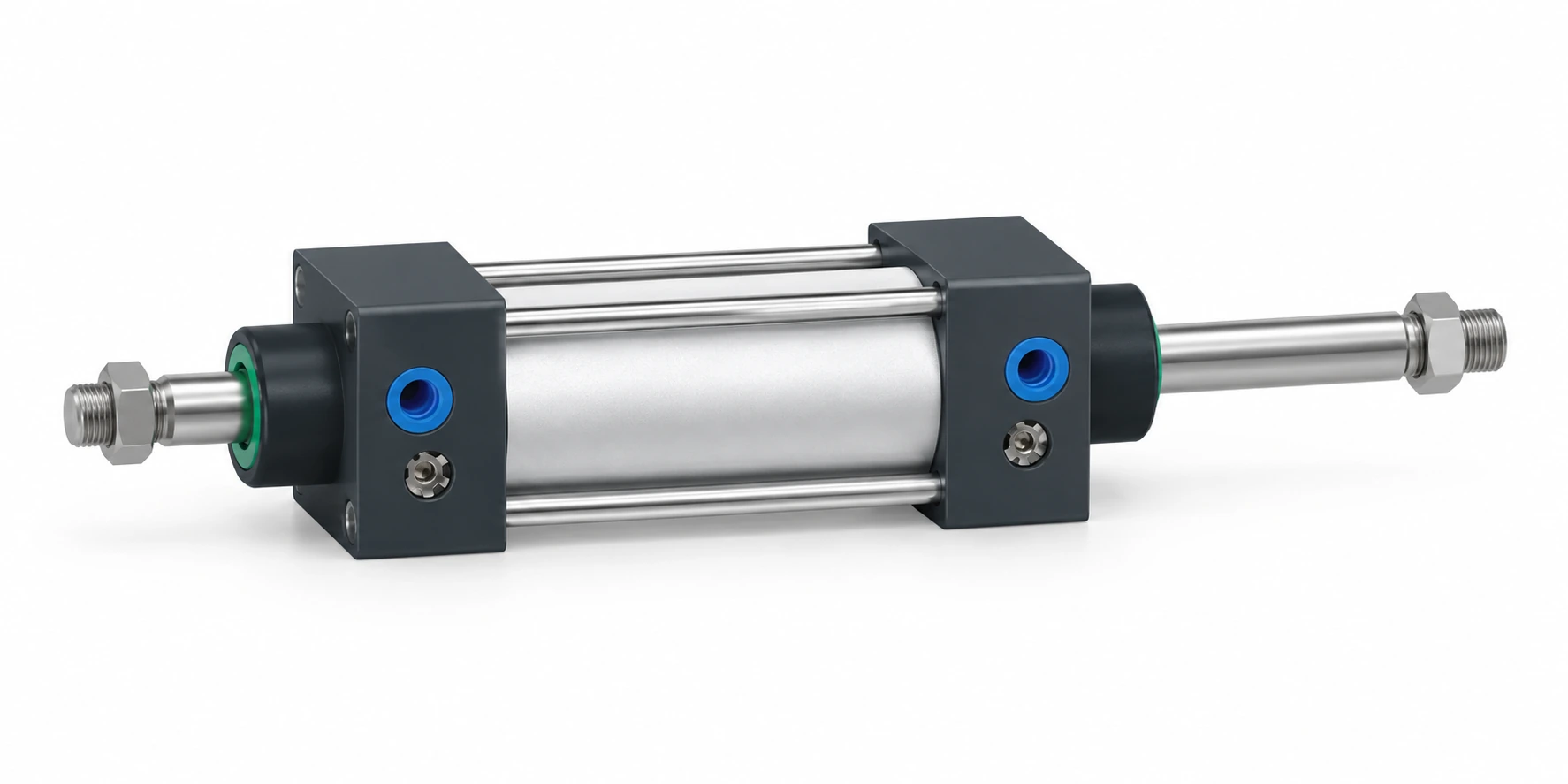

Пневмоцилиндр SCD-100-60 Ø100 ход 60

SCD-100-60: Ø100 мм, ход 60 мм, теоретически 4 712 Н при 6 бар. Цена и наличие — по складу в Москве.

Какие технические данные у SCD-100-60?

Диаметр поршня	100 мм
Ход	60 мм
Площадь поршня	78,5 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	4 712 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,471 л
Рабочее давление	0–0,8 МПа
Температура среды	стандарт 0…80 °C, H 0…150 °C
Демпфер	пневматический регулируемый (в обоих концах хода)
Материал корпуса	алюминиевый сплав AL6063 с твёрдым анодированием; штоки — сталь 45# с твёрдым хромированием
Артикул	SCD-100-60
Серия	SCD, 212 исполнений в карточке
Цена	43 080 ₸; в серии цены от 13 320 до 714 960 ₸
Наличие	поставка 3–5 недель; в серии на складе 0 из 212

Как расшифровать обозначение SCD-100-60?

Обозначение SCD-100-60 состоит из 3 частей, разделённых дефисом. SCD — серия («пневмоцилиндры SCD (двухштоковые, фирменный формат, не ISO, AirTAC-совместимые)»). 100 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: SCD-100-50, SCD-100-75, SCD-100-25, SCD-100-100, SCD-100-125. В карточке серии SCD 212 исполнений с ценой от 13 320 до 714 960 ₸; SCD-100-60 по цене снизу — 82-й.

Какое усилие развивает SCD-100-60 при разном давлении?

Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у SCD-100-60 за один двойной ход?

Ø100 мм, ход 60 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 913 см³, при 6 бар (изб.) это около 6,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

Какое место занимает SCD-100-60 в ряду серии SCD?

В карточке серии SCD в реестре 212 исполнений с ценой от 13 320 до 714 960 ₸. Диаметры поршня: от 32 до 250 мм, всего 10; SCD-100-60 — 6-й по возрастанию, ближайшие: 80 и 125 мм. При Ø100 мм ходов в серии от 25 до 1000 мм, всего 22; ход 60 мм — 4-й по возрастанию, ближайшие: 75 и 100 мм. По цене SCD-100-60 — 82-й снизу из 212 исполнений (43 080 ₸). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.

Чем SCD-100-60 отличается от ближайших исполнений в ряду?

SCD-100-60 (Ø100 мм, ход 60 мм) стоит 43 080 ₸. В ряду серии SCD перед ним стоит SCD-100-50 (Ø100 мм, ход 50 мм) — 41 160 ₸, дешевле на 1 920 ₸. После него — SCD-100-75 (Ø100 мм, ход 75 мм) — 43 080 ₸, цена та же. Ещё раньше — SCD-100-25 (Ø100 мм, ход 25 мм) — 38 760 ₸, дешевле на 4 320 ₸. Следом — SCD-100-100 (Ø100 мм, ход 100 мм) — 45 000 ₸, дороже на 1 920 ₸. Три шага назад — SCD-80-1000 (Ø80 мм, ход 1000 мм) — 104 880 ₸, дороже на 61 800 ₸. Три шага вперёд — SCD-100-125 (Ø100 мм, ход 125 мм) — 46 800 ₸, дороже на 3 720 ₸. Дальше по ряду: SCD-80-700 — 83 220 ₸ (на 6 шага раньше); SCD-80-800 — 90 420 ₸ (на 5 шага раньше); SCD-80-900 — 97 620 ₸ (на 4 шага раньше); SCD-100-150 — 48 720 ₸ (на 4 шага позже); SCD-100-175 — 50 640 ₸ (на 5 шага позже); SCD-100-200 — 52 560 ₸ (на 6 шага позже). Дешевле него в ряду — 81 из 212 исполнений, с той же ценой — ещё 1; позиция в порядке размеров — 109-я из 212.

Какие ещё товары из категории «Пневмоцилиндры SCD (двухштоковые, шпильчатые)» есть в каталоге?

Кроме серии SCD в категории «Пневмоцилиндры SCD (двухштоковые, шпильчатые)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.

Пневмоцилиндр с направляющими MGFПневмоцилиндр с направляющими JCBПневмоцилиндр с направляющей рамой TMICLПневмоцилиндр компактный одноштоковый CDQ2BПневмоцилиндр компактный с направляющими MGPMПневмоцилиндр компактный с шариковыми направляющими MGPL

Семейства: Camozzi SCD · Pneumax SCD · CHELIC SCD · Mindman SCD · все совместимые аналоги

Какая цена SCD-100-60 и сколько идёт поставка?

SCD-100-60 — 43 080 ₸ за штуку; в серии SCD цены от 13 320 до 714 960 ₸, на складе 0 из 212 исполнений. Поставка 3–5 недель. Рядом по серии: SCD-100-50 — 41 160 ₸; SCD-100-75 — 43 080 ₸; SCD-100-25 — 38 760 ₸; SCD-100-100 — 45 000 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем SCD-100-60 отличается от соседних размеров?

SCD-100-50: ход 50 мм вместо 60 мм, цена 41 160 ₸, дешевле на 1 920 ₸. SCD-100-75: ход 75 мм вместо 60 мм, цена 43 080 ₸ — такая же. SCD-100-25: ход 25 мм вместо 60 мм, цена 38 760 ₸, дешевле на 4 320 ₸. SCD-100-100: ход 100 мм вместо 60 мм, цена 45 000 ₸, дороже на 1 920 ₸. Разброс цен среди этих соседей: от 38 760 до 45 000 ₸ при вашем 43 080 ₸.

Какие ещё размеры SCD есть?

Ближайшие 8 типоразмеров — SCD-100-50, SCD-100-75, SCD-100-25, SCD-100-100, SCD-100-125; цены соседей от 38 760 до 52 560 ₸, ваш артикул — 43 080 ₸.

SCD-100-50 — 41 160 ₸SCD-100-75 — 43 080 ₸SCD-100-25 — 38 760 ₸SCD-100-100 — 45 000 ₸SCD-100-125 — 46 800 ₸SCD-100-150 — 48 720 ₸SCD-100-175 — 50 640 ₸SCD-100-200 — 52 560 ₸

Тот же Ø, другой ход: SCD-100-225SCD-100-250SCD-100-275SCD-100-300
