AirTAC SCD: двухштоковый цилиндр, расшифровка кода и аналог

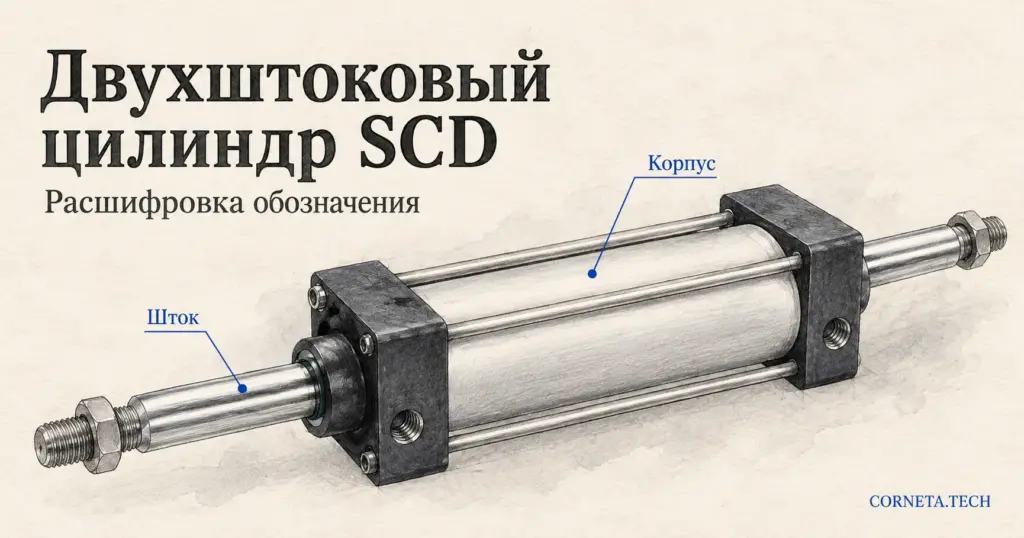

Краткий ответ: SCD — двухштоковый вариант шпильчатого цилиндра AirTAC серии SC: шток выходит из корпуса с обеих сторон. В коде SCD50×50S: SCD — модель, 50 — диаметр поршня в мм, 50 — ход в мм, S — магнит на поршне. Наш совместимый аналог — цилиндр SCD-50-50 WAALPC, от 19 980 ₸; такие же пары есть для SNS (код записывается так же: SCD50X50).

Как читается код AirTAC SCD50×50S?

По листу AirTAC (SC Series, Ordering code) код собирается по порядку из блоков: модель, диаметр, ход, для SCJ — регулируемый ход, магнит, крепление, материал уплотнений, тип резьбы. SC — цилиндр двойного действия с одним штоком, SCD — двухштоковый, SCJ — с регулируемым ходом. Диаметры по листу: 32, 40, 50, 63, 80, 100 мм и отдельно 125, 160, 200, 250 мм. Буква S — цилиндр с магнитом, без буквы — без магнита. Крепление для SCD в коде: без обозначения (базовое), FA, LB или TC; опора TCM1 отдельно не заказывается, её поставляют вместе с креплением TC. Уплотнения для Ø32–100: без буквы — TPU, H — Viton, N — NBR; для Ø125–250: без буквы — NBR, H — Viton. Резьба портов: без буквы — PT, G — трубная цилиндрическая.

Наш артикул короче: SCD-диаметр-ход, например SCD-50-50. Буква S в нём не нужна: у всех наших цилиндров магнит на поршне встроен, поэтому коды SCD50X50 и SCD50X50S ведут на один и тот же артикул SCD-50-50.

Другие страницы нашего каталога по сериям, упомянутым в статье: SCD-250-1000, SCD-63-700, SCD-80-100, SCD-100-175, SCD-100-200.

Совместимые аналоги по полному коду: AirTAC SCD50X600 — совместимый аналог WAALPC SCD-50-600. Наличие и цена — на странице кода.

Какие пары SCD есть у WAALPC по полному коду?

В каталоге WAALPC серия SCD — цилиндры диаметром 32–250 мм с ходом 25–1000 мм, цена от 13 320 ₸. Пары проверены по полному коду; примеры:

Стандартный ряд ходов по листу AirTAC: 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500 мм, а для диаметров от 40 мм — ещё 600, 700, 800, 900 и 1000 мм. Другие сочетания диаметра и хода ищите в подборе аналога по коду: введите код с шильдика, и сайт назовёт пару. Позиции идут поставкой (не со склада в Алматы).

Какое усилие развивает SCD?

У SCD шток проходит через обе полости, поэтому рабочая площадь с обеих сторон одинакова и равна штоковой: площадь поршня минус площадь штока. Значения площади и диаметра штока — из листа AirTAC (строка «Pull side»), усилие при 0,6 МПа считается как F = P × A:

Это теоретическое усилие без потерь на трение; для расчёта нагрузки закладывайте запас. Пример: SCD-63-100 при 0,6 МПа развивает около 1682 Н в каждую сторону.

Сколько воздуха расходует SCD?

Двойной ход цилиндра заполняет обе штоковые полости. Для SCD-63-100: объём одной полости 2803 мм² × 100 мм = 280,3 см³, за двойной ход — 560,6 см³ (0,5606 л). При 0,6 МПа свободного воздуха уходит 0,5606 л × (0,6 + 0,1013) / 0,1013 ≈ 3,88 нл за цикл, при десяти циклах в минуту — около 39 нл/мин. Расчёт без утечек и объёма подводящих трубок, поэтому компрессор и подготовку воздуха берут с запасом.

Какие характеристики у SCD по листу?

По листу AirTAC (SC Series, Specification): рабочая среда — воздух, очищенный фильтром 40 мкм; рабочее давление 0,15–1,0 МПа; испытательное давление 1,5 МПа; температура −20…+70 °C; скорость поршня 30–800 мм/с для Ø32–100 и 30–500 мм/с для Ø125–250; торможение — регулируемая воздушная подушка. Присоединение портов: Ø32 — 1/8″, Ø40 и 50 — 1/4″, Ø63 и 80 — 3/8″, Ø100 — 1/2″; Ø125 — 1/2″, Ø160 и 200 — 3/4″, Ø250 — 1″. Конструкция шпильчатая: корпус и крышки стянуты стяжными шпильками. Для Ø32–100 лист AirTAC отмечает, что при том же диаметре корпус SC короче, чем у цилиндра по ISO 15552: это фирменный формат AirTAC, поэтому крепления и присоединительные размеры сверяйте с чертежом.

Что ставят рядом с SCD?

К портам цилиндра трубку подключают цанговым фитингом — фитинг PC, от 240 ₸.

Скорость хода настраивают дросселем с обратным клапаном на линии — дроссель AS, от 1 080 ₸.

Цилиндром управляет распределитель: для двустороннего цилиндра подходит 5/2 — распределитель 4V, от 4 920 ₸.

Выхлопные отверстия распределителя закрывают глушителем — глушитель PSL, от 180 ₸.

Так как магнит на поршне есть у всех наших цилиндров, на корпус можно поставить датчик положения — датчик DMSG, от 3 060 ₸.

Какие ошибки чаще всего делают при подборе SCD?

• Путают SCD и SC. У SC шток с одной стороны, у SCD — с двух; усилие SC на выдвижение больше, чем на втягивание, у SCD в обе стороны одинаково.
• Принимают SC за цилиндр ISO 15552. Для Ø32–100 это фирменный формат AirTAC: корпус короче, присоединительные размеры другие.
• Берут ход вне ряда. Ходы, которых нет в стандартном ряду листа (например 225 или 275 мм), AirTAC относит к нестандартным: код такого цилиндра вводите в подбор аналога и сверяйте с карточкой.
• Не сверяют резьбу порта. В листе резьба PT или G; тип резьбы нашей позиции сверяйте в карточке и при заказе присылайте полный код.

Страницы каталога по артикулам серий из этой статьи: SCD-160-250, SCD-250-350, SCD-100-225, SCD-125-300, SC-40-400.

Какие материалы пригодятся ещё?

• Цилиндр SCD — каталог
• AirTAC SC и SU: расшифровка кода и совместимый аналог
• Расчёт расхода воздуха пневмосистемы

Какие вопросы чаще всего задают?

Что означает SCD в коде AirTAC?

Двухштоковый цилиндр: шток выходит с обеих сторон корпуса. Одноштоковый — SC, с регулируемым ходом — SCJ.

Что означает буква S в конце SCD50×50S?

Цилиндр с магнитом на поршне для датчика положения. У наших цилиндров магнит есть всегда.

Какие диаметры бывают у SCD?

По листу AirTAC — 32, 40, 50, 63, 80, 100 мм, а также 125, 160, 200, 250 мм. В каталоге WAALPC — тот же ряд диаметров.

Сколько стоит цилиндр SCD?

В каталоге WAALPC SCD-63-100 — 25 380 ₸, SCD-80-200 — 44 100 ₸; цена зависит от диаметра и хода.
