Пневмоцилиндр стандартный SGC

Name: Пневмоцилиндр стандартный SGC
Brand: WAALPC
SKU: SGC-125-100
Availability: InStock

Пневмоцилиндр стандартный SGC, Ø 125–250 мм, ход 25–1000 мм. Совместимый аналог AirTAC SGC. поставка 2–4 недели.

Артикулы серии: SGC-125-25, SGC-125-50, SGC-125-75 (всего 84 модификаций)

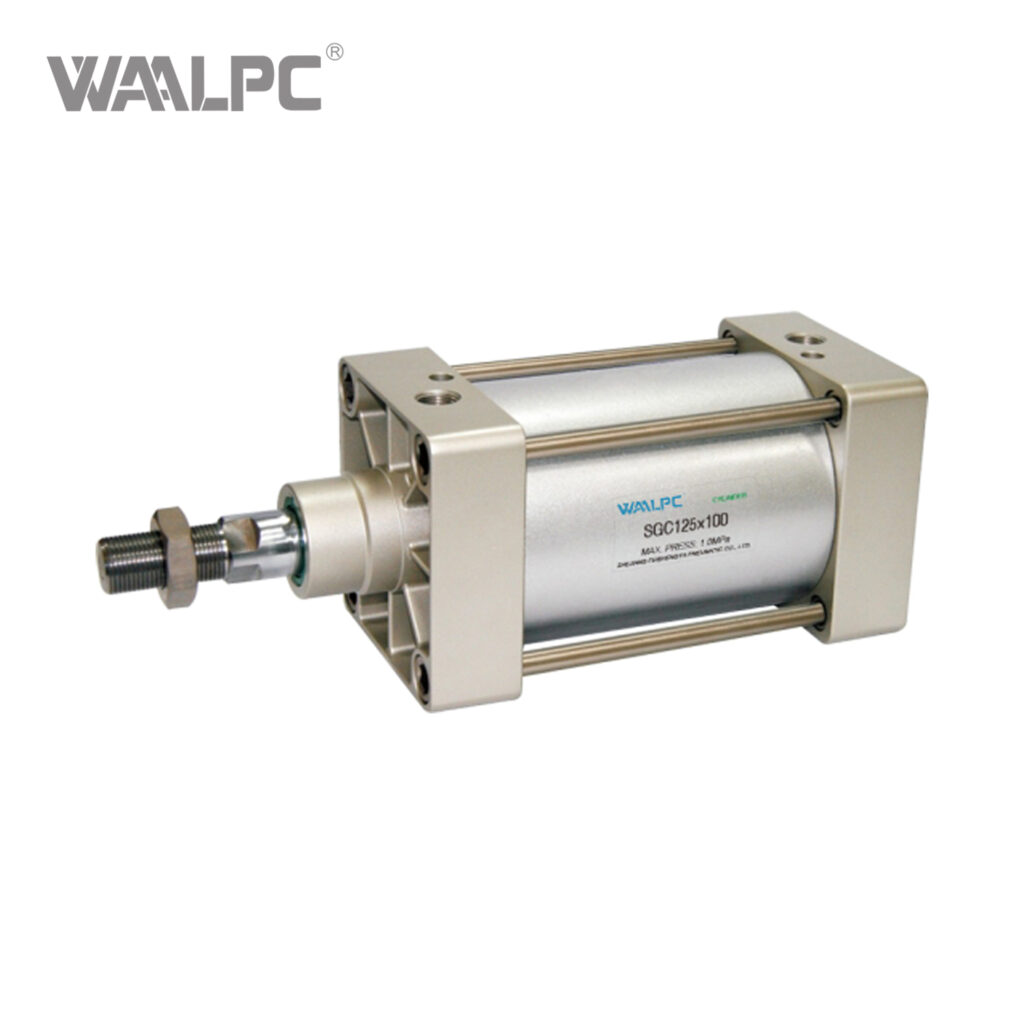

Пневмоцилиндр стандартный SGC WAALPC SGC-125-100

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

125–250

Длина хода

25-1000 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Материал корпуса

анодированный алюминиевый сплав

Рабочая среда

очищенный сжатый воздух

Тип демпфирования

упругое / регулируемое (PPV)

Все характеристики →

Артикул: SGC-125-25

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Крупногабаритная серия SGC

Диаметры от 125 до 250 мм (125, 160, 200, 250) — крупнее любой другой серии в этой группе, ходы 25–1000 мм, 84 исполнения.

Усилие

При 0,6 МПа: 7363 Н на Ø125 мм, 12064 Н на Ø160, 18850 Н на Ø200, 29452 Н на Ø250 мм. Обратный ход слабее на площадь штока — запас двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с документами о ввозе и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC SGC125X25 (совпадают присоединительные и установочные размеры, серия SGC).

Как расшифровать артикул SGC?

Формат: SGC-{типоразмер}-{ход}

SGC — серия
Типоразмер: 125 / 160 / 200 / 250
Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300

Пример: SGC-125-25

Производитель	Модель	Совместимость
AirTAC	`SGC`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Стандартные цилиндры SGC

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
SGC-125-50	—	от 99 000 ₸	поставка 2–4 недели	AirTAC SGC125X50

Совместимо с AirTAC SGC125X50

Совместимый аналог — наш SGC-125-50. Цена 99 000 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — SGCпоставка 2–4 недели

Цена базового исполнения, ₸. В серии 84 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø125 Ø160 Ø200 Ø250

Ø, мм	25	50	75	100	125	150	175	200	225	250	275	300	350	400	450	500	600	700	800	900	1000
ход →	ход штока, мм
125	96 540	99 000	101 280	103 620	105 960	108 240	110 640	112 860	115 260	117 480	119 820	122 640	127 500	132 120	136 740	141 420	152 100	161 340	170 700	179 940	189 180
160	103 740	107 100	110 520	113 880	117 240	120 660	124 020	127 440	130 800	134 160	138 240	142 320	149 640	156 300	163 020	169 800	183 900	197 340	210 840	224 400	237 900
200	153 360	157 620	162 060	166 440	170 820	175 200	179 520	183 900	188 280	192 720	196 980	201 360	210 360	219 180	227 880	236 640	255 960	273 540	291 000	308 520	325 980
250	290 760	296 400	302 160	307 800	315 360	322 020	329 580	336 240	343 800	350 460	357 540	364 620	378 840	393 060	407 280	421 440	452 700	483 060	515 280	549 300	581 580

Выбрать типоразмер и заказать Прислать артикул на подбор

Аналоги и совместимость SGC

Серия WAALPC SGC — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
AirTAC	SGC	Совместимый аналог — совпадают присоединительные и установочные размеры

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии SGC?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø125 × 25 мм — от 13 703 ₸Ø125 × 50 мм — от 14 055 ₸Ø125 × 75 мм — от 14 375 ₸Ø125 × 100 мм — от 14 711 ₸Ø125 × 125 мм — от 15 047 ₸Ø125 × 150 мм — от 15 369 ₸Ø125 × 175 мм — от 15 704 ₸Ø125 × 200 мм — от 16 024 ₸Ø125 × 225 мм — от 16 360 ₸Ø125 × 250 мм — от 16 680 ₸Ø125 × 275 мм — от 17 015 ₸Ø125 × 300 мм — от 17 416 ₸Ø125 × 350 мм — от 18 106 ₸Ø125 × 400 мм — от 18 761 ₸Ø125 × 450 мм — от 19 417 ₸Ø125 × 500 мм — от 20 074 ₸Ø125 × 600 мм — от 21 595 ₸Ø125 × 700 мм — от 22 908 ₸Ø125 × 800 мм — от 24 235 ₸Ø125 × 900 мм — от 25 548 ₸Ø125 × 1000 мм — от 26 862 ₸Ø160 × 25 мм — от 14 727 ₸Ø160 × 50 мм — от 15 208 ₸Ø160 × 75 мм — от 15 688 ₸Ø160 × 100 мм — от 16 169 ₸Ø160 × 125 мм — от 16 647 ₸Ø160 × 150 мм — от 17 128 ₸Ø160 × 175 мм — от 17 609 ₸Ø160 × 200 мм — от 18 090 ₸Ø160 × 225 мм — от 18 570 ₸Ø160 × 250 мм — от 19 049 ₸Ø160 × 275 мм — от 19 626 ₸Ø160 × 300 мм — от 20 203 ₸Ø160 × 350 мм — от 21 243 ₸Ø160 × 400 мм — от 22 188 ₸Ø160 × 450 мм — от 23 147 ₸Ø160 × 500 мм — от 24 109 ₸Ø160 × 600 мм — от 26 110 ₸Ø160 × 700 мм — от 28 014 ₸Ø160 × 800 мм — от 29 934 ₸Ø160 × 900 мм — от 31 855 ₸Ø160 × 1000 мм — от 33 778 ₸Ø200 × 25 мм — от 21 772 ₸Ø200 × 50 мм — от 22 379 ₸Ø200 × 75 мм — от 23 005 ₸Ø200 × 100 мм — от 23 628 ₸Ø200 × 125 мм — от 24 251 ₸Ø200 × 150 мм — от 24 877 ₸Ø200 × 175 мм — от 25 484 ₸Ø200 × 200 мм — от 26 110 ₸Ø200 × 225 мм — от 26 733 ₸Ø200 × 250 мм — от 27 358 ₸Ø200 × 275 мм — от 27 966 ₸Ø200 × 300 мм — от 28 591 ₸Ø200 × 350 мм — от 29 870 ₸Ø200 × 400 мм — от 31 119 ₸Ø200 × 450 мм — от 32 352 ₸Ø200 × 500 мм — от 33 601 ₸Ø200 × 600 мм — от 36 338 ₸Ø200 × 700 мм — от 38 836 ₸Ø200 × 800 мм — от 41 317 ₸Ø200 × 900 мм — от 43 799 ₸Ø200 × 1000 мм — от 46 278 ₸Ø250 × 25 мм — от 41 285 ₸Ø250 × 50 мм — от 42 085 ₸Ø250 × 75 мм — от 42 902 ₸Ø250 × 100 мм — от 43 702 ₸Ø250 × 125 мм — от 44 774 ₸Ø250 × 150 мм — от 45 719 ₸Ø250 × 175 мм — от 46 791 ₸Ø250 × 200 мм — от 47 736 ₸Ø250 × 225 мм — от 48 808 ₸Ø250 × 250 мм — от 49 754 ₸Ø250 × 275 мм — от 50 761 ₸Ø250 × 300 мм — от 51 771 ₸Ø250 × 350 мм — от 53 788 ₸Ø250 × 400 мм — от 55 805 ₸Ø250 × 450 мм — от 57 822 ₸Ø250 × 500 мм — от 59 837 ₸Ø250 × 600 мм — от 64 271 ₸Ø250 × 700 мм — от 68 579 ₸Ø250 × 800 мм — от 73 156 ₸Ø250 × 900 мм — от 77 991 ₸Ø250 × 1000 мм — от 82 570 ₸

Что покупают вместе с SGC?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про SGC?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр стандартный SGC
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	AirTAC SGC
