Стопорный пневмоцилиндр TWG

Name: Стопорный пневмоцилиндр TWG
Brand: WAALPC
SKU: TWG-32-10
Availability: InStock

Стопорный пневмоцилиндр TWG, Ø 32–50 мм, ход 10–30 мм. Совместимый аналог AirTAC TWG. поставка 2–4 недели.

Артикулы серии: TWG-32-10, TWG-32-15, TWG-32-20 (всего 15 модификаций)

Стопорный пневмоцилиндр TWG WAALPC TWG-32-10

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Ø поршня

32–50 мм

Ход

10–30 мм

Макс. рабочее давление

1,0 МПа (10 бар)

Температура

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: TWG-32-10

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

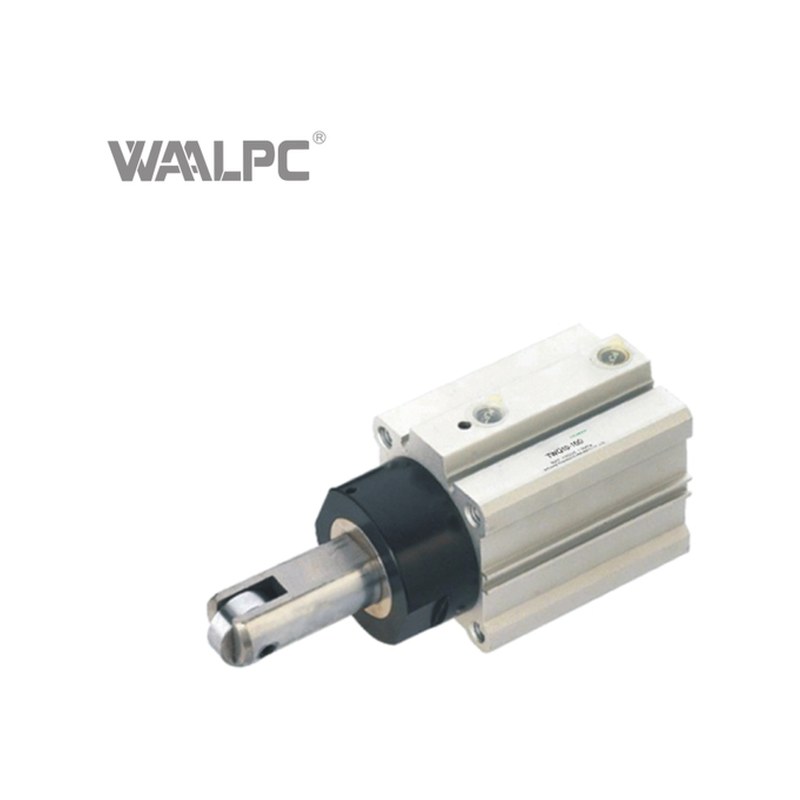

Стопорный пневмоцилиндр WAALPC TWG — для остановки и позиционирования изделий на конвейере. Диаметр поршня 32–50 мм, ход 10–30 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог AirTAC TWG, совместим по присоединительным и габаритным размерам. Совместимый аналог AirTAC TWG.

Конструкция и принцип работы

Серия выполнена в стойком к ударным нагрузкам корпусе с упором, выдвигающимся при подаче воздуха. Применяются демпфирующие элементы для гашения удара палет о выдвинутый упор. Магнитный поршень в стандартном исполнении обеспечивает контроль положения бесконтактными датчиками.

Технические данные

Ø поршня: 32–50 мм
Ход: 10–30 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Применение

Применяется на цепных и роликовых конвейерах для остановки палет и тары в зонах сборки и упаковки. Стопорный цилиндр выдвигает упор для торможения движущегося изделия и убирает его для пропуска. Используется в логистических комплексах и линиях автомобильной промышленности.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок поставки: 2–4 недели. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и аналог импортных серий

Серия WAALPC TWG разработана как совместимый аналог решений AirTAC и сохраняет совместимость по присоединительным и габаритным размерам. Совместимый аналог устанавливается на место вышедшего из строя или недоступного к поставке импортного цилиндра без переделки оснастки и монтажных рам. При выборе варианта аналога ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул исходного изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Условия эксплуатации и обслуживание

Рабочая среда — очищенный сжатый воздух класса 5.4.4 по ISO 8573-1 или чище. Допускается работа без смазки в течение всего ресурса при условии, что воздух прошёл фильтрацию и осушку. Если в линии присутствует туманная смазка, её состав должен быть совместим с уплотнениями из нитрильной резины. Температурный диапазон −20…+80 °C позволяет применять цилиндр в неотапливаемых цехах и в производственных помещениях без дополнительной защиты от внешней среды. Периодичность обслуживания зависит от интенсивности циклирования; типовой ресурс уплотнений рассчитан на несколько миллионов циклов при соблюдении условий по чистоте воздуха.

Какие типоразмеры и усилия у серии TWG?

Ряд включает диаметры 32, 40, 50 мм и ходы от 10 до 30 мм — всего 15 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø40 мм — 754 Н; Ø50 мм — 1178 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с документами о ввозе и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC TWG (совпадают присоединительные и установочные размеры, серия TWG).

Как расшифровать артикул TWG?

Формат: TWG-{типоразмер}-{ход}

TWG — серия
Типоразмер: 32 / 40 / 50
Ход: 10 / 15 / 20 / 25 / 30

Пример: TWG-32-10

Производитель	Модель	Совместимость
AirTAC	`TWG`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Стопорные цилиндры усиленные TWG

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — поставка 2–4 недели	Совместим с импортными
TWG-32-10	Ø32 мм, ход 10 мм	15 900 ₸	—	AirTAC TWG

Совместимо с AirTAC TWG

Совместимый аналог — наш TWG-32-10, Ø32 мм, ход 10 мм. Цена 15 900 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — TWGпоставка 2–4 недели

Цена базового исполнения, ₸. В серии 15 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø32 Ø40 Ø50

Ø, мм	10	15	20	25	30
ход →	ход штока, мм
32	15 900	16 680	17 580	20 838	20 838
40	23 898	23 898	20 160	21 180	21 960
50	28 368	28 368	23 940	24 900	25 500

Выбрать типоразмер и заказать Прислать артикул на подбор

Аналоги и совместимость TWG

Серия WAALPC TWG — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
AirTAC	TWG	Совместимый аналог — совпадают присоединительные и установочные размеры

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии TWG?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø32 × 10 мм — от 2 256 ₸Ø32 × 15 мм — от 2 369 ₸Ø32 × 20 мм — от 2 500 ₸Ø32 × 25 мм — от 2 500 ₸Ø32 × 30 мм — от 2 500 ₸Ø40 × 10 мм — от 2 866 ₸Ø40 × 15 мм — от 2 866 ₸Ø40 × 20 мм — от 2 866 ₸Ø40 × 25 мм — от 3 008 ₸Ø40 × 30 мм — от 3 121 ₸Ø50 × 10 мм — от 3 395 ₸Ø50 × 15 мм — от 3 395 ₸Ø50 × 20 мм — от 3 395 ₸Ø50 × 25 мм — от 3 537 ₸Ø50 × 30 мм — от 3 618 ₸

Что покупают вместе с TWG?

Фитинги Пневмотрубки Подготовка воздуха

Какие вопросы чаще всего задают про TWG?

Какой совместимый аналог у импортного цилиндра (Festo, SMC, Camozzi)?

Совместимый аналог подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому установочные размеры совпадают с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Стопорный пневмоцилиндр TWG
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	AirTAC TWG
