Стопорный пневмоцилиндр TWQ — купить в Казахстане, цена в тенге
TWQ тоқтатқыш пневмоцилиндрі — WAALPC, Ø20–50 мм
TWQ сериясы — WAALPC тоқтатқыш пневмоцилиндрі.
Бұл үйлесімді аналог, сондықтан қолданыстағы цилиндрдің артикулын кестемен салыстырып алыңыз.
Стопорный пневмоцилиндр TWQ, Ø 20–50 мм, ход 10–30 мм.
Цены каталога на 03.11.2026; цену нужного варианта покажут таблица ниже и корзина.
Бағалар — 03.11.2026 күнгі каталог бойынша; орындалымның нақты бағасы — төмендегі кестеде және себетте.
+7 707 540-71-38 · WhatsApp на всех номерах ·
+7 707 540-71-38 · WhatsApp барлық нөмірлерде ·

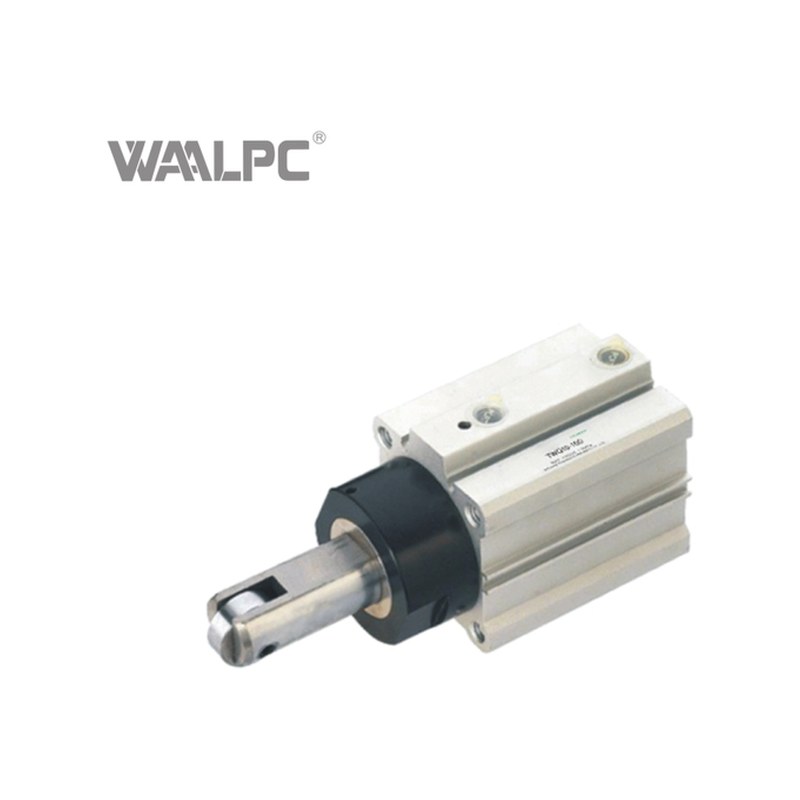

Общий вид серии
Әрекет түрі — екі жақты, демпферлеу — эластомерлі. Корпус — анодталған алюминий қорытпасы.
Жұмыс ортасы — тазартылған сығылған ауа; жұмыс қысымы зауыт каталогы бойынша 0,8 МПа-ға дейін.
Поршень диаметрі: 20, 25, 32, 40, 50 мм. Жүріс: 10, 15, 20, 25, 30 мм.
Алдымен поршень диаметрін анықтап, содан кейін кестеден керекті жүрісті таңдаңыз.
Стопорный пневмоцилиндр WAALPC TWQ — для остановки и позиционирования изделий на конвейере. Диаметр поршня 20–50 мм, ход 10–30 мм. Рабочее давление до 0,8 МПа по каталогу изготовителя, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.
WAALPC TWQ тоқтатқыш пневмоцилиндрі — конвейердегі бұйымдарды тоқтату және позициялау үшін. Поршень диаметрі 20–50 мм, жүрісі 10–30 мм. Зауыт каталогы бойынша жұмыс қысымы 0,8 МПа-ға дейін, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан.
Конструкция и принцип работы
Құрылымы және жұмыс істеу принципі
Серия WAALPC TWQ построена на анодированной алюминиевой гильзе с хромированным штоком и уплотнениями NBR. Подача сжатого воздуха в одну из камер вызывает поступательное движение поршня; обратный ход обеспечивается противоположной камерой (двустороннее действие). Конструкция рассчитана на длительный ресурс в промышленных условиях и совместима по присоединительным размерам с импортными аналогами AirTAC, что упрощает подбор; сверьте по чертежу.
WAALPC TWQ сериясы хромдалған штогы және NBR тығыздағыштары бар анодталған алюминий гильзаға негізделген. Сығылған ауаны камералардың біріне беру поршеньнің ілгерілемелі қозғалысын тудырады; кері жүрісті қарама-қарсы камера қамтамасыз етеді (екі жақты әрекет). Конструкция өнеркәсіптік жағдайларда ұзақ ресурсқа есептелген және қосу өлшемдері бойынша AirTAC импорттық аналогтарымен үйлесімді, бұл таңдауды жеңілдетеді; сызба бойынша салыстырыңыз.
Внутренние поверхности гильзы шлифованы для снижения трения, торцевые крышки фиксируются на шпильках или винтах в зависимости от исполнения. Магнитное кольцо на поршне (стандартно, все наши цилиндры — с магнитом) позволяет применять бесконтактные датчики положения с креплением в технологический паз корпуса.
Гильзаның ішкі беттері үйкелісті азайту үшін ажарланған, шеткі қақпақтар орындалуына қарай шпилькаларға немесе бұрандамаларға бекітіледі. Поршеньдегі магниттік сақина (стандартты, біздің барлық цилиндрлер — магнитпен) корпустың технологиялық ойығына бекітілетін түйіспесіз орын датчиктерін қолдануға мүмкіндік береді.
Технические данные
Техникалық деректер
- Ø поршня: 20–50 мм
- Ход: 10–30 мм
- Макс. рабочее давление: до 0,8 МПа по каталогу изготовителя
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
- Демпфирование: упругое / регулируемое (PPV)
- Поршень Ø: 20–50 мм
- Жүріс: 10–30 мм
- Макс. жұмыс қысымы: зауыт каталогы бойынша 0,8 МПа-ға дейін
- Жұмыс ортасы: тазартылған сығылған ауа
- Әрекет түрі: екі жақты
- Корпус материалы: анодталған алюминий қорытпасы
- Демпферлеу: серпімді / реттелетін (PPV)
Применение
Қолданылуы
Цилиндры WAALPC TWQ применяются в линиях сборки, упаковочном оборудовании, станках, конвейерах, манипуляторах и узлах позиционирования. Диапазон Ø 20–50 мм, ход 10–30 мм закрывает большинство типовых задач промышленной автоматизации. Серия востребована при переходе с импортных AirTAC приводов на российских предприятиях машиностроения, пищевой, фармацевтической, мебельной и металлообрабатывающей промышленности — без необходимости менять кронштейны, фитинги и распределители.
WAALPC TWQ цилиндрлері құрастыру желілерінде, қаптама жабдығында, станоктарда, конвейерлерде, манипуляторларда және позициялау тораптарында қолданылады. Ø 20–50 мм диапазоны, 10–30 мм жүріс өнеркәсіптік автоматтандырудың типтік міндеттерінің көпшілігін жабады. Серия ресейлік машина жасау, тамақ, фармацевтика, жиһаз және металл өңдеу өнеркәсібі кәсіпорындарында импорттық AirTAC жетектерінен көшу кезінде кронштейндерді, фитингтерді және таратқыштарды ауыстыру қажеттілігінсіз сұранысқа ие.
Благодаря совместимости по монтажу и хода серия применяется как для новых проектов, так и для ремонта существующих узлов: достаточно подобрать исполнение по диаметру и ходу, остальное соответствует чертежам производителя-аналога.
Монтаж және жүріс бойынша үйлесімділігінің арқасында серия жаңа жобалар үшін де, қолданыстағы түйіндерді жөндеу үшін де қолданылады: орындалуды диаметр мен жүріс бойынша таңдау жеткілікті, қалғаны аналог өндірушінің сызбаларына сәйкес келеді.
Поставка и комплектация
Жеткізу және жинақтау
В комплект входит цилиндр в выбранном исполнении; крепёжные принадлежности, датчики и фитинги заказываются отдельно по запросу. Поддерживаем подбор по импортному артикулу, помогаем составить спецификацию аналога и предоставляем технические паспорта по запросу.
Жинаққа таңдалған орындалудағы цилиндр кіреді; бекіту керек-жарақтарына, датчиктер мен фитингтерге сұраныс бойынша бөлек тапсырыс беріледі. Импорттық артикул бойынша іріктеуді қолдаймыз, аналогтың спецификациясын құруға көмектесеміз және сұрау бойынша техникалық төлқұжаттарды ұсынамыз.
Какие типоразмеры и усилия у серии TWQ?
TWQ сериясының типөлшемдері мен күштері қандай?
В ряду: 20, 25, 32, 40, 50 мм и ходы от 10 до 30 мм — итого вариантов: 15 Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø20 мм — 188 Н; Ø25 мм — 295 Н; Ø40 мм — 754 Н; Ø50 мм — 1178 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Қатар 20, 25, 32, 40, 50 мм диаметрлерді және 10-ден 30 мм-ге дейінгі жүрістерді қамтиды — барлығы 15 орындалым. 0,6 МПа жұмыс қысымындағы итеру күші поршень ауданы бойынша есептеледі: Ø20 мм — 188 Н; Ø25 мм — 295 Н; Ø40 мм — 754 Н; Ø50 мм — 1178 Н. Кері жүріс күші шток ауданының есебінен аз болады, сондықтан қорды екі есе алады.
Чем отличается серия TWQ?
TWQ сериясының айырмашылығы неде?
Стопорный цилиндр с поворотом 90° (двустороннего действия / пружинный возврат). Стандарт — фирменный формат AirTAC (стопорный цилиндр); корпус — круглый корпус; материал — алюминиевый сплав; демпфирование — эластичное; шток — у младшего типоразмера Ø8, резьба M8; материал штока — хромированная сталь; диаметры поршня — 20, 25, 32, 40, 50 мм; ход — 10–30 мм; рабочее давление — 0,1–0,8 МПа.
Чем отличается от JCQ: диаметры, мм — 20/25/32/40/50, у JCQ — 12/16/20/25/32/40/50/63; ход, мм — 10–30, у JCQ — 10–50.
JCQ-ден айырмашылығы: диаметрлері, мм — 20/25/32/40/50, JCQ үшін — 12/16/20/25/32/40/50/63; жүріс, мм — 10–30, JCQ үшін — 10–50.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — AirTAC TWQ20X15S (совпадают присоединительные и установочные размеры, серия TWQ).
Үйлесімді аналог — AirTAC TWQ20X15S (қосылыс және орнату өлшемдері сәйкес келеді, серия TWQ).
Как расшифровать артикул TWQ?
TWQ артикулын қалай ажыратып оқуға болады?
Формат: TWQ-{типоразмер}-{ход}
Пішімі: TWQ-{типоөлшем}-{жүріс}
- TWQ — серия
- Типоразмер: 20 / 25 / 32 / 40 / 50
- Ход: 10 / 15 / 20 / 25 / 30
- TWQ — серия
- Типөлшем: 20 / 25 / 32 / 40 / 50
- Жүріс: 10 / 15 / 20 / 25 / 30
Пример: TWQ-20-10
Мысал: TWQ-20-10
TWQ тоқтатқыш пневмоцилиндрі, Ø 20–50 мм, жүрісі 10–30 мм.
WAALPC TWQ тоқтатқыш пневмоцилиндрі — конвейердегі бұйымдарды тоқтатуға және позициялауға арналған. Поршень диаметрі 20–50 мм, жүрісі 10–30 мм. Жұмыс қысымы зауыт каталогы бойынша 0,8 МПа-ға дейін, жұмыс ортасы — тазартылған сығылған ауа; корпусы анодталған алюминий қорытпасынан жасалған.
Құрылымы және жұмыс принципі
WAALPC TWQ сериясы хромдалған штогы және NBR тығыздағыштары бар анодталған алюминий гильзаға негізделген. Сығылған ауаны камералардың біріне беру поршеньнің ілгерілемелі қозғалысын тудырады; кері жүрісті қарама-қарсы камера қамтамасыз етеді (екі жақты әрекет). Құрылым өнеркәсіптік жағдайларда ұзақ ресурсқа есептелген және қосылу өлшемдері бойынша импорттық аналогтармен үйлесімді, бұл жабдықты және құбыржолдарды қайта жасамай аналог таңдауды жеңілдетеді.
Үйкелісті азайту үшін гильзаның ішкі беттері тегістелген, шеткі қақпақтар орындалуына қарай шпилькаларға немесе бұрандамаларға бекітіледі. Поршеньдегі магниттік сақина (стандартты түрде, біздің барлық цилиндрлеріміз магнитпен) корпустың технологиялық ойығына бекітілетін түйіспесіз жағдай датчиктерін қолдануға мүмкіндік береді.
Поршень Ø: 20–50 мм
Ең жоғары жұмыс қысымы: зауыт каталогы бойынша 0,8 МПа-ға дейін
Жұмыс ортасы: тазартылған сығылған ауа
Корпус материалы: анодталған алюминий қорытпасы
WAALPC TWQ цилиндрлері құрастыру желілерінде, қаптау жабдығында, станоктарда, конвейерлерде, манипуляторларда және позициялау түйіндерінде қолданылады. Ø 20–50 мм, жүрісі 10–30 мм диапазоны өнеркәсіптік автоматтандырудың типтік міндеттерінің көпшілігін қамтиды.
Монтаж және жүріс бойынша үйлесімділіктің арқасында серия жаңа жобаларда да, қолданыстағы түйіндерді жөндеуде де қолданылады: орындалуды диаметр мен жүріс бойынша таңдау жеткілікті, қалғаны аналог өндірушінің сызбаларына сәйкес келеді.
Жиынтыққа таңдалған орындалудағы цилиндр кіреді; бекіту керек-жарақтары, датчиктер және фитингтер бөлек тапсырыс етіледі. Импорттық артикул бойынша таңдауға көмектесеміз, аналог спецификациясын құрастыруға жәрдемдесеміз.
Импорттық аналогтармен үйлесімділік
WAALPC TWQ сериясының габариттік, монтаждық және қосылу өлшемдері: Ø20–50 мм, жүрісі 10–30 мм. TWQ парағында әр типоөлшем бойынша ұзындық, отырғызу және қосылу өлшемдері көрсетілген.
Нақты өлшемге арналған бет: осы Ø мен жүрістің импорттық белгілері және бағасы көрсетілген біздің жауабымыз.
Бөлімдер TWQ сериясы үшін іріктелген.
