Распределители ручные с рычагом 5/2·5/3 4H (AirTAC-формат)

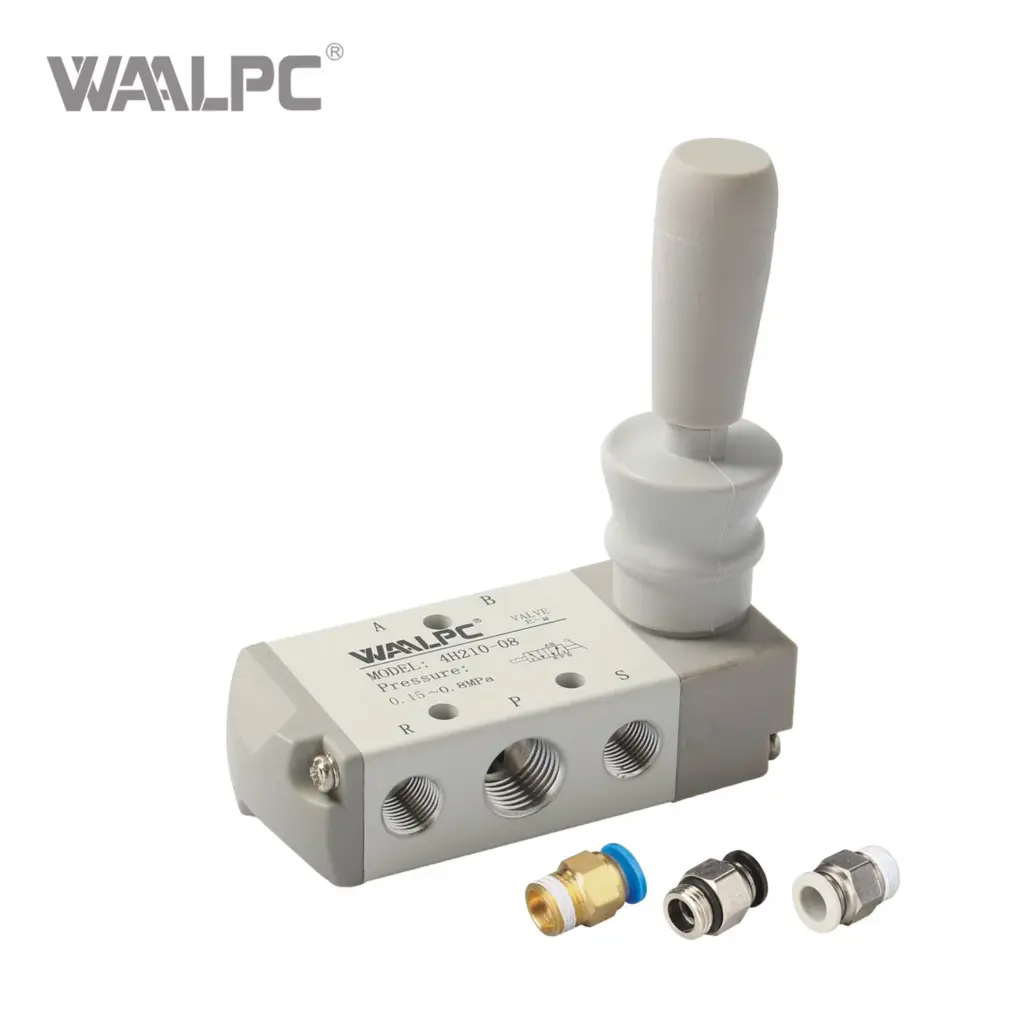

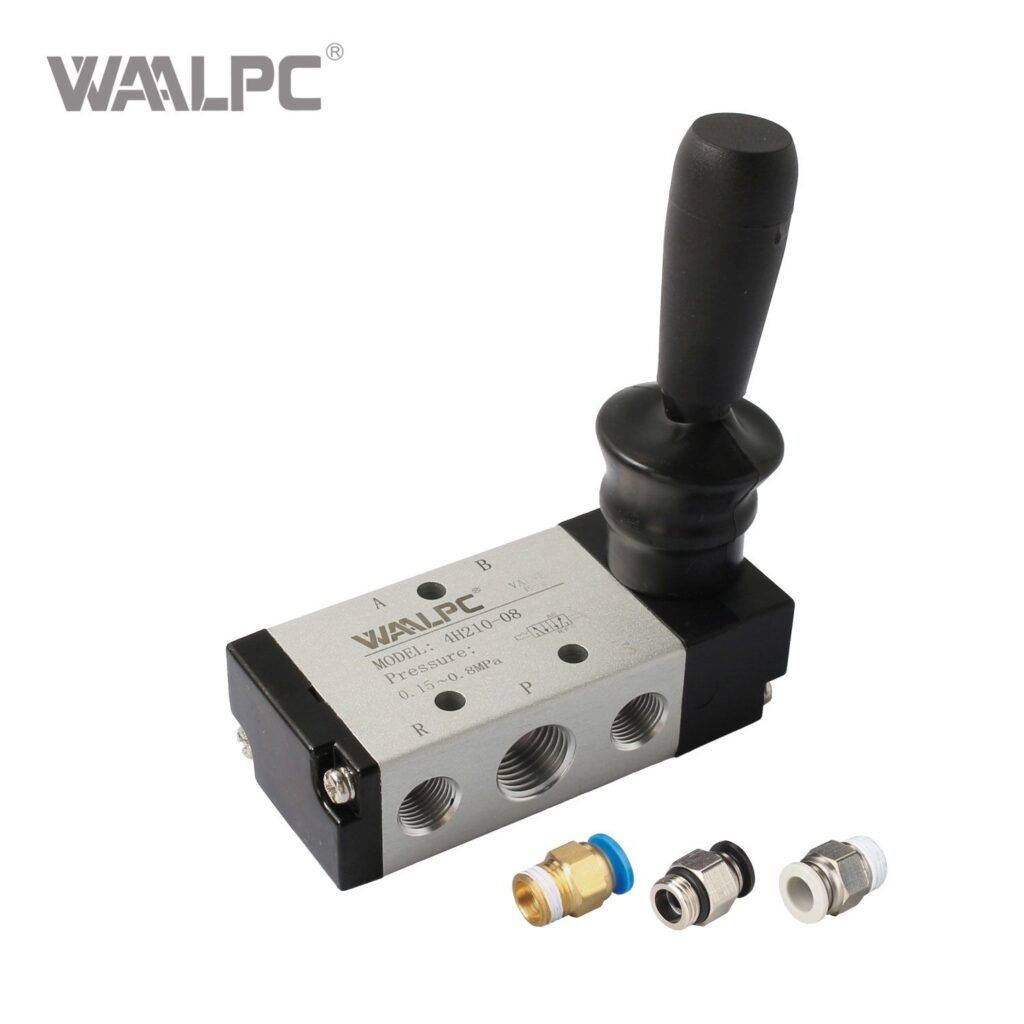

Распределитель с ручным рычагом 5/2·5/3 WAALPC 4H, 5/2, G1/4/G3/8/G1/2. Аналог AirTAC 4H.
Пневмораспределитель ручного управления WAALPC 4H — 5/2-ходовой бистабильный с рычажным управлением. Применяется для ручного управления пневмоцилиндрами двухстороннего действия. Корпус алюминий, уплотнение NBR.
Варианты по размеру порта
- 4H210-08 — G1/4″, 3 660₸ (для цилиндров Ø32-Ø50)
- 4H310-10 — G3/8″, 5 160₸ (Ø50-Ø80)
- 4H410-15 — G1/2″, 10 080₸ (Ø80-Ø125)
Технические характеристики
- Тип: 5/2 ручной распределитель, бистабильный
- Управление: рычажное
- Рабочее давление: 0…0.8 МПа
- Температура: −20…+70 °C
- Корпус: алюминиевый сплав
- Уплотнения: NBR
Технические характеристики и применение
Ручной пневмораспределитель Waalpc 5/2 ходовой с присоединительной резьбой 1/4″ предназначен для надежного управления потоками сжатого воздуха в системах промышленной автоматизации. Прочный корпус из алюминиевого сплава и износостойкие уплотнения NBR обеспечивают длительный ресурс работы, стабильное перекрытие каналов и минимальные утечки даже при интенсивной эксплуатации. Рычажное управление позволяет оператору точно и наглядно задавать положение клапана, что делает серию 4H удобной для локального пневматического управления, пневмостендов, испытательных стендов и небольших линий. Пневмораспределитель Waalpc 4H помогает снижать простои оборудования и повышать надежность производственных процессов за счет простоты конструкции и отсутствия требований к электропитанию.
Технические характеристики
- Тип устройства: ручной пневмораспределитель Waalpc, серия 4H
- Тип клапана: 5/2 ходовой, ручное управление, прямого действия
- Присоединительная резьба: Вход/Выход = G1/4, Выхлоп = G1/8
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Рабочее давление: 0~0.8 МПа
- Испытательное давление: 1.5 МПа
- Диапазон температур окружающей среды: -20~+70 °C
- Материал корпуса: алюминиевый сплав
- Материал уплотнений: NBR
- Эффективное сечение: 16 мм² (Cv=0.89)
- Угол качания рычага: ±15°
- Тип управления: ручное, без электромагнитной катушки
Область применения
- локальное управление пневмоцилиндрами и пневмоприводами;
- станки, оснастка и приспособления с ручным управлением;
- испытательные стенды и лабораторные пневмосхемы;
- линии с простым и отказоустойчивым пневматическим управлением.
Благодаря простой конструкции и отсутствию электрических компонентов, клапаны серии 4H подходят для эксплуатации
в условиях, где требуется максимальная надежность, безопасность и минимальная чувствительность к помехам.
Технические чертежи
Схемы подключения
Какие исполнения входят в серию 4H?
В серии 3 исполнений. Обозначения ряда: 4H210-08, 4H310-10, 4H410-15. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение 4H?
Подбор распределителя держится на четырёх признаках — схеме работы, типе управления, присоединительном размере и напряжении катушки, и все они закодированы в обозначении. Наиболее частая ошибка заказа — именно напряжение, поэтому его стоит продублировать отдельной строкой в спецификации.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы, а не исключение. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC 4H-C (совпадают присоединительные и установочные размеры, серия 4H).
Как расшифровать артикул 4H?
Формат: 4H{корпус (и порт)}
- 4H — серия
- Корпус (и порт): 200 (G1/4) / 300 (G3/8) / 400 (G1/2)
Пример: 4H210-08
