Распределители ручные вытяжные 5/2·5/3 4R (AirTAC-формат)
Распределитель с ручным вытяжным управлением 5/2·5/3 WAALPC 4R, 5/2, G1/4/G3/8/G1/2/M5/G1/8.

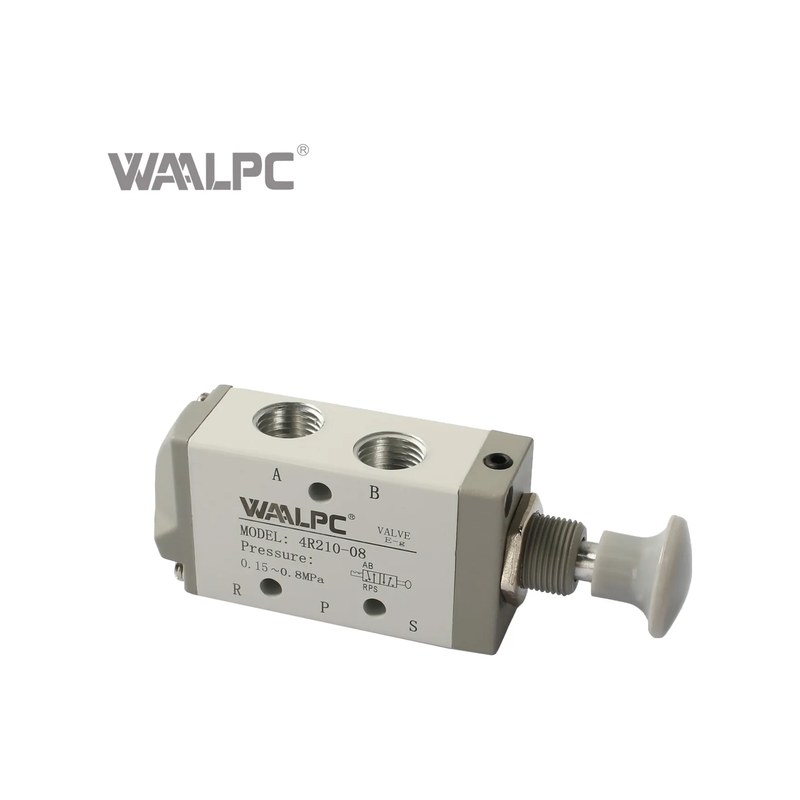

Ручной 5/2-ходовой распределитель WAALPC 4R210 с фиксированным рычагом — переключение поворотом рукоятки. Применяется для управления пневмоцилиндрами в технологических установках и для байпасной коммутации параллельно соленоидным клапанам.
Технические характеристики и применение
Ручной пневмораспределитель Waalpc 5/2 ходовой с резьбой 1/8″ предназначен для надежного управления потоками сжатого воздуха в системах промышленной автоматизации. Прочный корпус из алюминиевого сплава и износостойкие уплотнения NBR обеспечивают длительный ресурс работы, стабильное перекрытие каналов и минимальные утечки даже при интенсивной эксплуатации. Клапан удобен для ручного или рычажного управления, что делает его оптимальным решением для локального пневматического управления, пневмостендов, испытательных стендов и небольших линий. Пневмораспределитель Waalpc этой серии помогает снижать простои оборудования и повышать надежность производственных процессов за счет простоты конструкции и отсутствия требований к электропитанию.
Технические характеристики
- Тип устройства: ручной пневмораспределитель Waalpc, серия 4R
- Тип клапана: 5/2 ходовой, ручное управление, прямого действия
- Присоединительная резьба: 1/8″
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Рабочее давление: 0~0.8 МПа
- Испытательное давление: 1.5 МПа
- Диапазон температур окружающей среды: -20~+70 °C
- Материал корпуса: алюминиевый сплав
- Материал уплотнений: NBR
- Эффективное сечение: 30.0 мм² (Cv=1.67)
- Тип управления: ручное, без электромагнитной катушки
Область применения
- локальное управление пневмоцилиндрами и пневмоприводами;
- станки, оснастка и приспособления с ручным управлением;
- испытательные стенды и лабораторные пневмосхемы;
- линии с простым и отказоустойчивым пневматическим управлением.
Благодаря простой конструкции и отсутствию электрических компонентов, клапаны серии 4R подходят для эксплуатации
в условиях, где требуется максимальная надежность, безопасность и минимальная чувствительность к помехам.

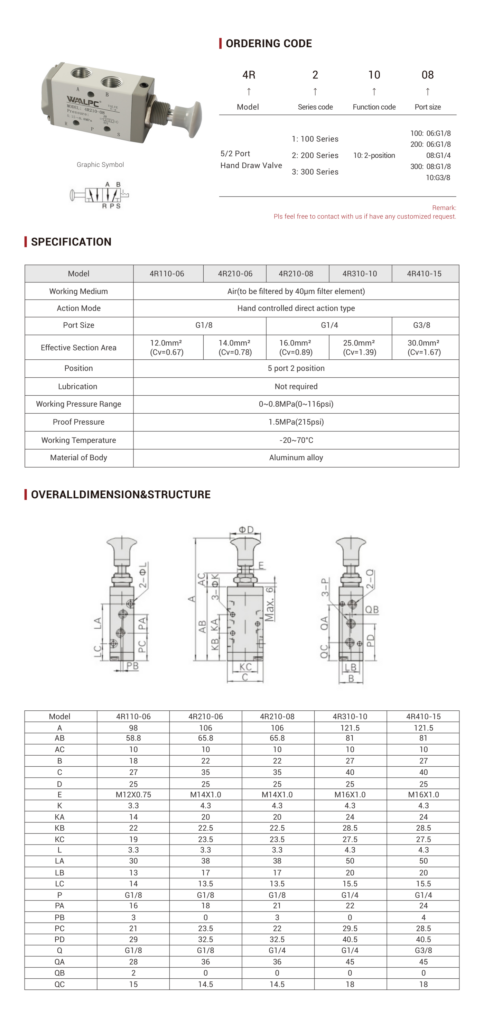

Технические чертежи
Схемы подключения
Какие исполнения входят в серию 4R?
В серии 5 исполнений. Обозначения ряда: 4R110-06, 4R210-06, 4R210-08, 4R310-10, 4R410-15. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение 4R?
Распределитель подбирают по четырём признакам: схема, способ управления, присоединительный размер и напряжение катушки — эти данные уже есть в обозначении. Именно напряжение чаще всего путают при заказе, так что его лучше указать отдельно в спецификации.
Что входит в комплект?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — SNS 4R (совпадают присоединительные и установочные размеры, серия 4R).
Как расшифровать артикул 4R?
Формат: 4R{корпус (и порт)}
- 4R — серия
- Корпус (и порт): 100 (G1/8) / 200 (G1/4) / 300 (G3/8) / 400 (G1/2) / 210-06
Пример: 4R110-06
