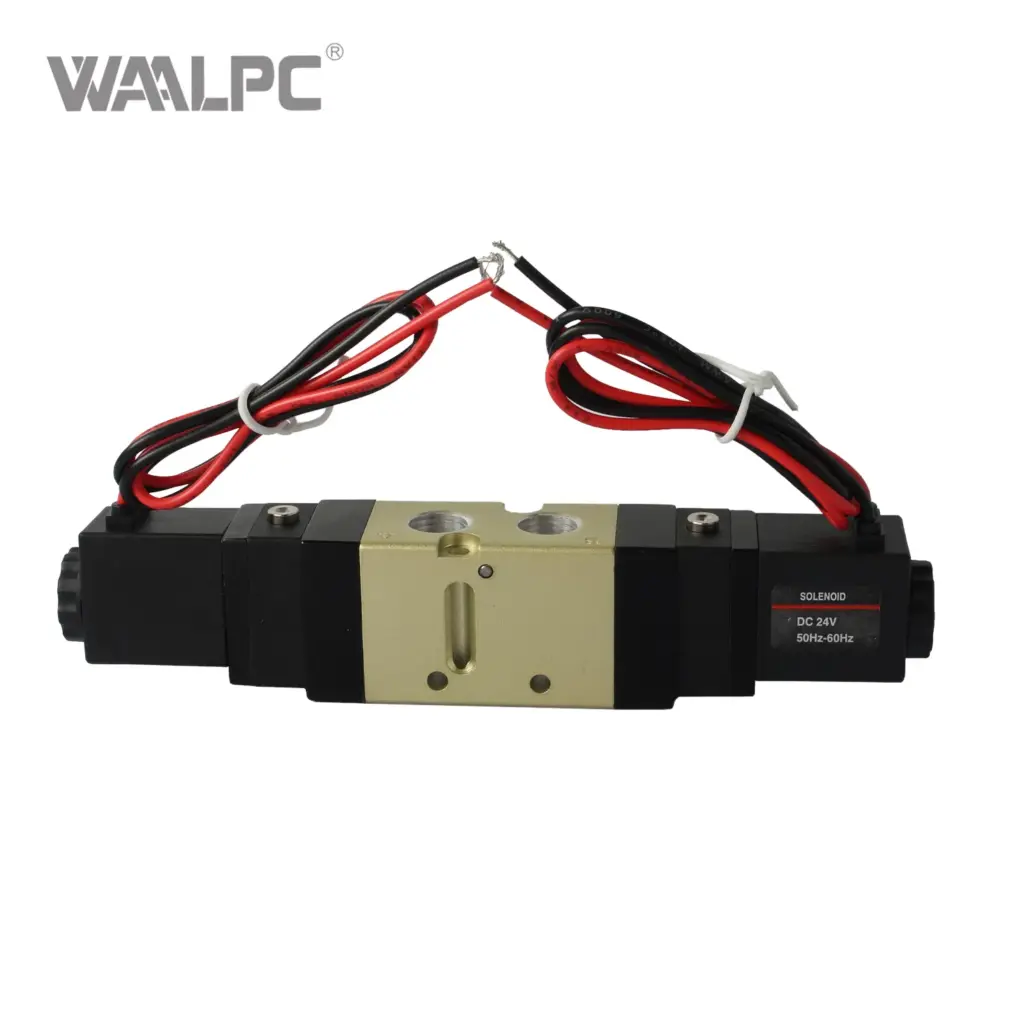

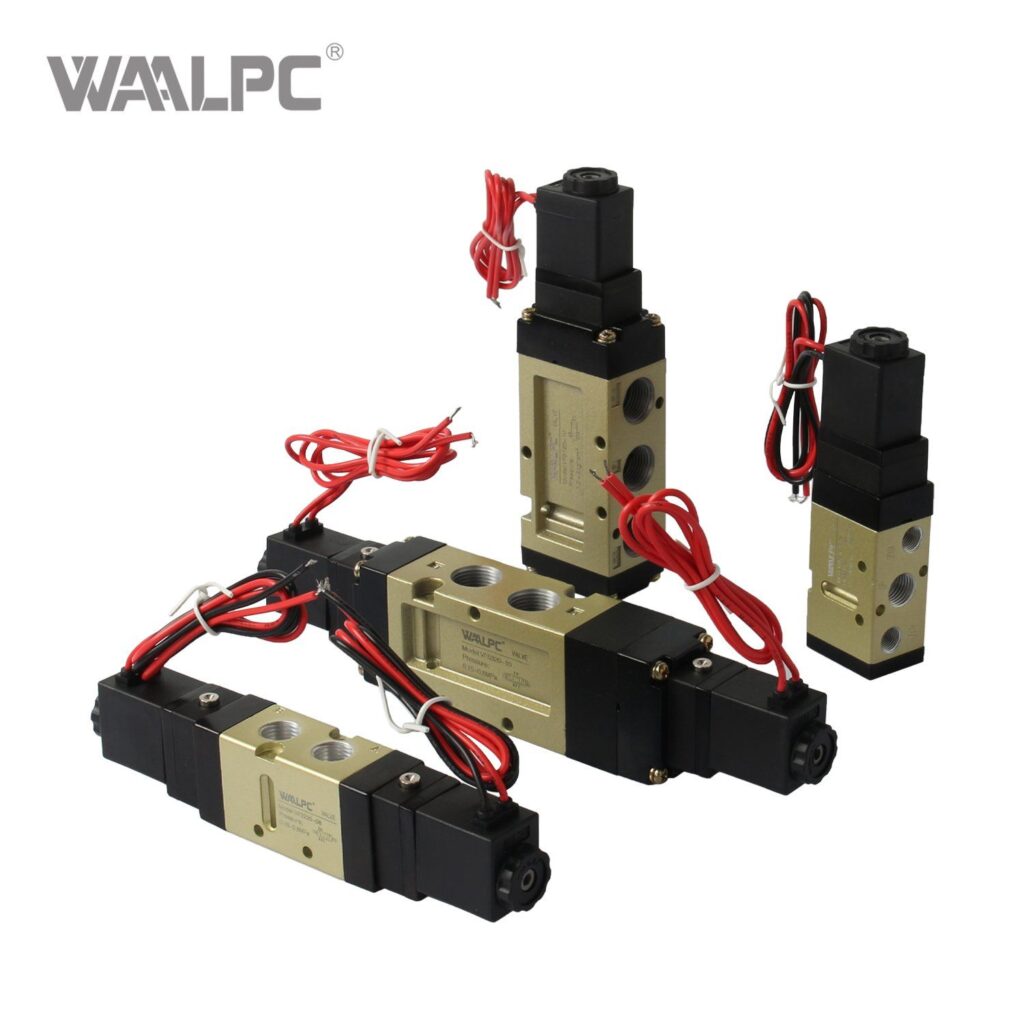

Распределитель электромагнитный 5/2 VF (SMC-формат)
Электромагнитный распределитель WAALPC VF 3/2·5/2, типоразмеры 300/500, порты G1/4/G3/8.
Распределитель электромагнитный (SMC-тип VF) WAALPC VF. Схема 3/2·5/2, присоединение G1/4/G3/8. Управление электромагнитное, напряжение катушки AC220V/AC110V/AC24V/DC24V/DC12V. Рабочее давление 0,15–0,8 МПа, среда — сжатый воздух. Поставка 2–4 недели.
Характеристики
| Тип | Распределитель электромагнитный (SMC-тип VF) |
| Серия | VF |
| Схема | 3/2·5/2 |
| Управление (катушка вид) | электромагнитное |
| Стабильность | моностабильный/бистабильный |
| Присоединение (порт) | G1/4/G3/8 |
| Корпус | 300/500 |
| Катушка напряжение | AC220V/AC110V/AC24V/DC24V/DC12V |
| Рабочее давление | 0,15–0,8 МПа |
| Температура | −20…70 °C |
| Среда | сжатый воздух |
| Аналог | не подтверждён |
| Срок | 2–4 недели |
Применения
Какие исполнения входят в серию VF?
Ряд VF насчитывает 88 исполнений: VF3120-08, VF3120-08-AC110V, VF3120-08-AC220V, VF3120-08-AC24V, VF3120-08-DC12V, VF3120-08-DC24V, VF3120-10-AC110V, VF3120-10-AC220V и другие. Одна и та же механика продаётся под пять разных катушек — отсюда и объём ряда. Полный перечень с ценами — в таблице этой карточки, цены тянутся из реестра, в тексте мы их не держим.
Как подобрать нужное исполнение VF?
У VF пять вариантов катушки — AC220V, AC110V, AC24V, DC24V, DC12V — и две схемы, 3/2 и 5/2, в одном ряду корпусов. При заказе схема, присоединение и напряжение указываются отдельными пунктами спецификации: перепутать напряжение проще всего, если в коде остаётся только цифра корпуса без явного вольтажа.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы, а не исключение. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — SMC VF3000 (совпадают присоединительные и установочные размеры, серия VF).
Как расшифровать артикул VF?
Формат: VF{subseries}{type}-{присоединение (порт)}-{voltage}
- VF — серия
- Присоединение (порт): G1/4 / G3/8
- Исполнения: 130 / 230 / 120 / 220
